越野车辆用辐条式金属轮毂结构设计

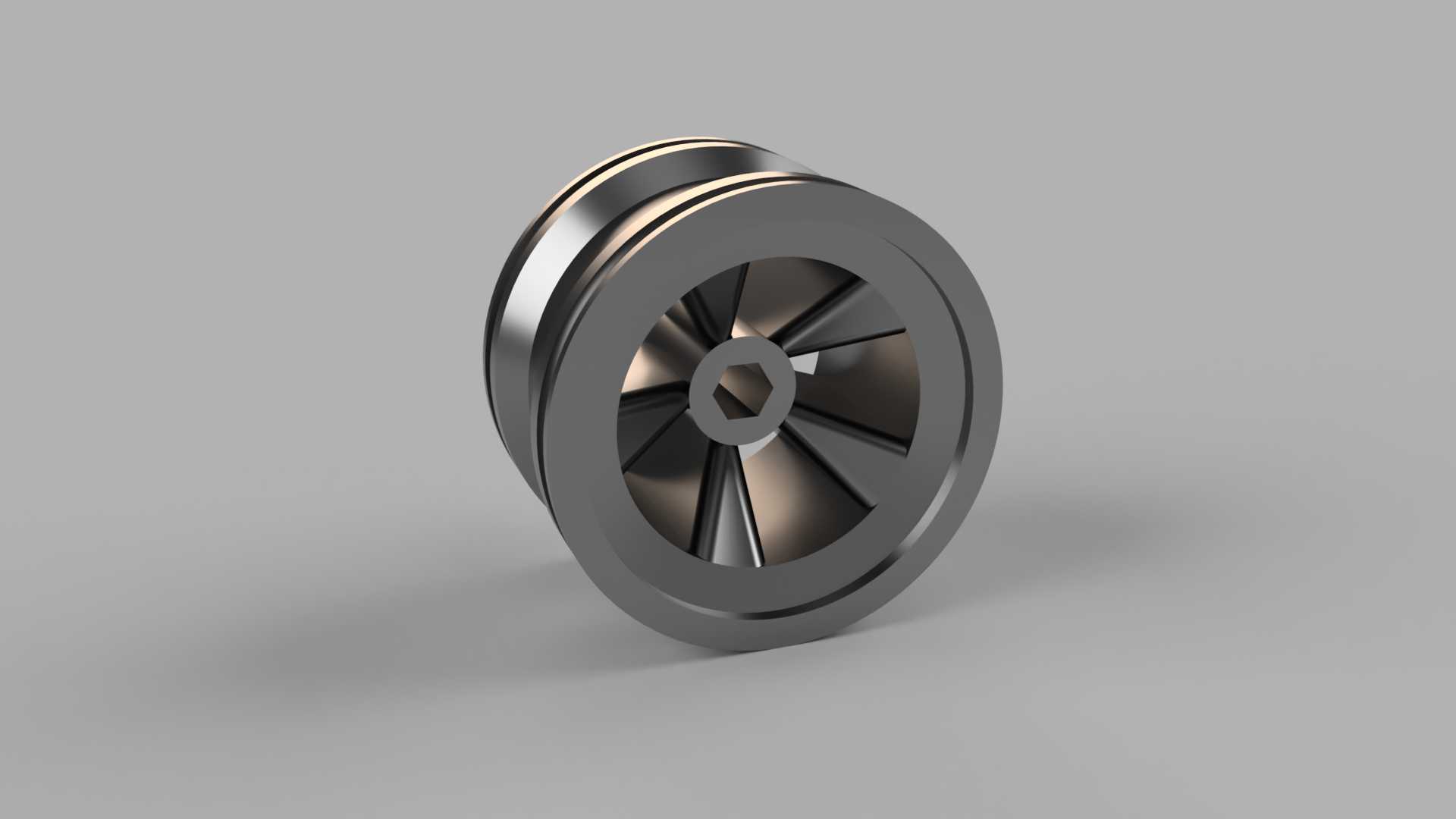

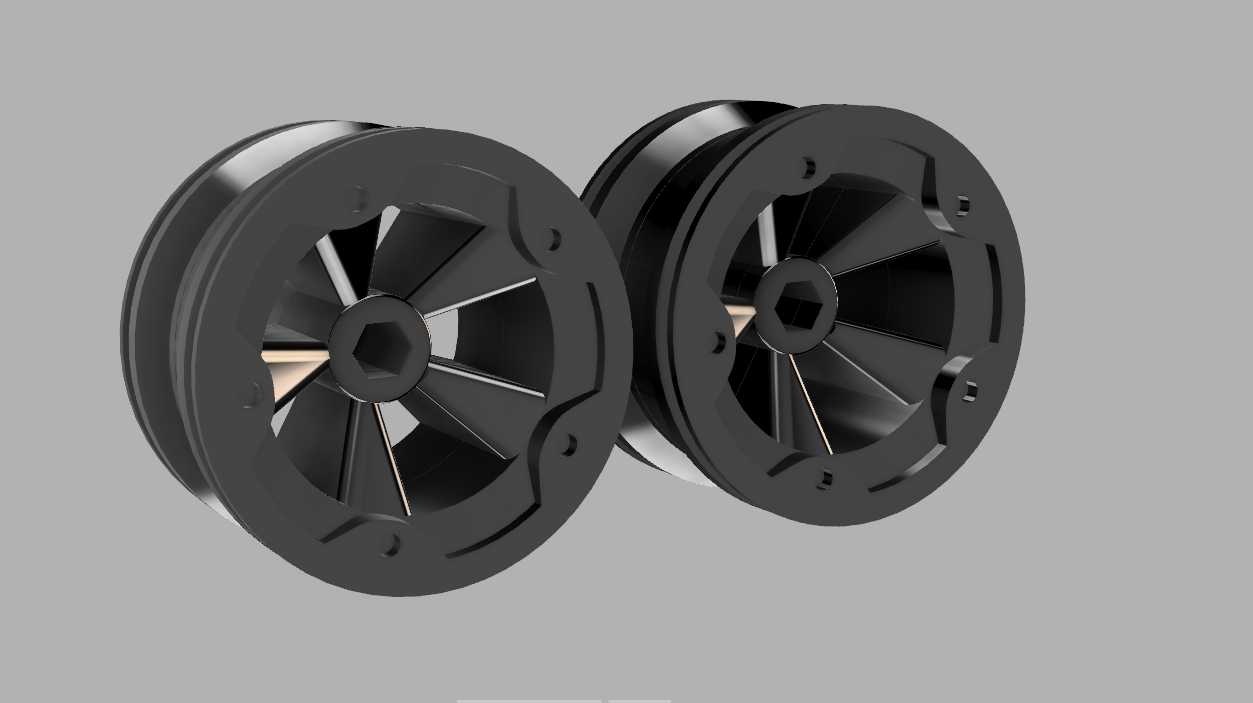

　　在非道路越野场景的行走系统设计中，轮毂作为连接轮胎与车桥传动端的核心承载部件，其结构合理性直接决定整车在碎石、泥泞、陡坡等复杂路况下的行驶可靠性。这款轮毂采用一体化辐条式结构设计，整体为对称回转体构型，轮辋部分设置双道凸缘结构，用于匹配越野轮胎的胎圈卡合需求，避免车辆在大侧向冲击、低胎压越野工况下出现胎圈脱开的故障。中心安装位采用内六角形传动配合孔，可直接与对应规格的六方驱动轴配合，省去额外的键连接结构，既简化了小比例越野车型的传动装配流程，也能在大扭矩输出时保证周向传动的可靠性，避免键连接常见的应力集中导致的孔壁压溃问题。

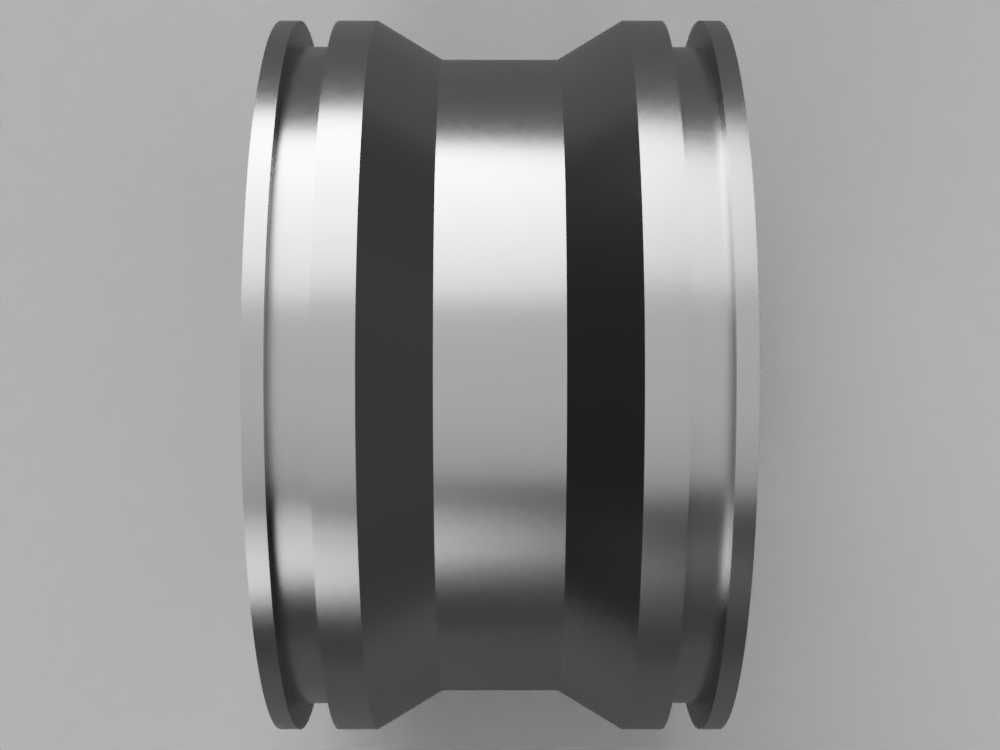

　　从设计思路来看，这款轮毂的辐条采用等厚放射状布局，每根辐条的截面从中心轮毂座向轮辋方向做渐变加宽处理，在控制整体重量的前提下，优化了载荷传递路径——当车轮受到地面垂向冲击、侧向转向力以及传动扭矩时，应力可顺着辐条平滑分散到整个轮辋环向结构，避免局部应力集中导致的辐条断裂问题。轮辋的内侧设置有环形减重槽，在不降低轮辋径向刚度的前提下，削减了非必要的实体材料，既降低了行走系统的簧下质量，提升越野行驶时的悬挂响应速度，也适配3D打印快速成型的工艺特性，减少打印过程中的支撑材料用量，降低成型后的后处理工作量。

　　在安装边界层面，这款轮毂的轴向尺寸经过严格校核，中心安装孔的深度与驱动轴的配合长度匹配，装配后轮毂端面与轴肩的贴合面平面度控制在合理公差范围内，保证轮组安装后的端面跳动量满足行驶要求，避免高速转动时出现轮组摆振。轮辋的径向尺寸与对应规格的越野轮胎内径匹配，凸缘的高度与厚度参考非道路车轮的设计标准，既保证胎圈安装时的卡合紧度，也不会因为凸缘过高导致轮胎拆装难度提升。辐条之间的镂空区域预留了足够的刹车散热空间，当车辆长时间下坡制动时，刹车组件产生的热量可通过辐条间隙快速随气流散出，避免热衰减导致的制动效能下降。

　　实际应用场景中，这类轮毂既可以适配小比例遥控越野模型的行走系统，也可通过等比例放大后应用在轻型全地形越野车、非道路作业代步车的行走机构中。针对越野场景常见的硬物冲击工况，轮毂的外缘做了小圆角过渡处理，避免尖锐棱角在受到石块撞击时出现应力开裂；中心安装孔的端部做了倒角导向，方便装配时驱动轴快速对位，减少装配过程中孔壁的刮擦损伤。从结构验证角度，该构型已经通过3D打印完成实物制作，可直接装配进行路试验证，设计过程中对辐条的受力角度做了多轮迭代，最初的直辐条设计在侧向冲击测试中出现辐条根部断裂问题，调整辐条的倾斜角度并加厚根部过渡圆角后，整体抗冲击载荷能力提升了近四成，同时重量仅增加不到5%，兼顾了强度与轻量化的平衡需求。轮辋表面的环形凸起结构除了卡合胎圈的作用外，也可在轮胎漏气的极端工况下提供临时的支撑面，避免轮辋直接与硬质地表接触导致变形，提升越野场景下的应急行驶能力。
