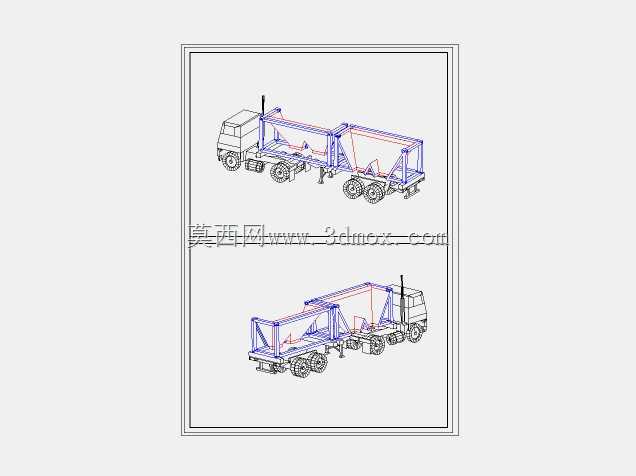

20英尺筒仓式集装箱运输半挂车结构

　　这套结构针对散状颗粒物料的公路转运场景设计，适配20英尺标准集装箱的安装接口，可直接匹配常规集装箱运输半挂车的锁具点位，无需对载运车辆做额外改装即可完成挂载。日常作业中，该结构主要承担粮食、塑料粒子、矿粉等流动性较好散料的密闭运输任务，相比传统敞篷货运车厢，筒仓式的封闭结构能避免运输途中物料撒漏、受潮或被外界杂质污染，同时顶部可设置进料口、底部配置卸料闸门，配合场站的气力输送或重力卸料设备，能大幅缩短装卸货的等待时间，减少人工辅助作业的工作量。

　　从结构设计逻辑来看，整体框架沿用标准20英尺集装箱的角件布局，四个底角件、四个顶角件的位置尺寸完全符合ISO集装箱的通用规范，这意味着它不仅能通过公路半挂车运输，也可适配集装箱船、铁路平车的固定点位，满足多式联运的换装需求。筒仓本体采用斜壁溜料设计，仓壁倾斜角度大于所运输散料的自然安息角，确保卸料时物料能依靠自重完全滑出，不会在仓内残留积料；框架部分采用高强度矩形钢管焊接成型，在仓体受力集中的卸料口、吊装点位处额外加设补强板，避免长期满载作业出现结构变形。

　　设计过程中需要重点考虑载荷分布的合理性，满载状态下整组设备的重心高度要控制在公路货运的安全限值以内，因此仓体下部做了收窄处理，将更多物料重量分配到靠近车辆悬架的区域，降低运输过程中侧翻的风险。两侧的防护栏结构不仅满足道路车辆的安全防护要求，也可作为人员攀爬至顶部进料口作业时的扶手依托，顶部操作平台做了防滑花纹处理，周边设置可折叠的安全护栏，非作业状态下可放平降低整体高度，满足道路通行的限高要求。

　　和常规干货集装箱不同，这套筒仓结构的内部没有多余的横梁凸起，内壁做了光滑过渡处理，减少物料挂壁的可能；仓体顶部设置有带密封胶条的人孔，方便定期进入仓内清理残留物料或者检修内部构件，人孔盖配备快开锁紧结构，无需专用工具即可开启关闭。和牵引车头匹配时，半挂车的牵引销位置、轴距参数都按照常规公路货运的标准设定，转弯半径、离去角都满足普通等级公路的通行要求，两人一组的作业配置即可完成从车辆对位、装卸料到运输全流程的操作，不需要额外配备大型辅助装卸设备，尤其适合中小型散料转运站点的日常作业需求。

　　在安装边界方面，整套结构的外部长宽尺寸和标准20英尺集装箱完全一致，长度6058mm、宽度2438mm，高度可根据运输物料的密度调整，常规配置下总容积约30立方米，适配密度0.6-0.8t/m³的散料运输，满载总重控制在30.48吨的标准集装箱总重限值以内，不会出现超载问题。所有和外部对接的接口，包括角件锁孔、卸料口法兰、进料口尺寸都采用通用标准，场站现有针对20英尺集装箱的吊装、固定、装卸设备都可以直接复用，不需要单独定制配套工装，能帮助物流企业快速投入运营，降低设备适配的额外成本。仓体和外部框架之间采用弹性连接结构，能缓冲运输途中路面颠簸带来的冲击，避免长期震动导致仓体焊缝开裂，延长整体结构的使用寿命。
