坎托内拉减压用阀类零件结构设计

　　在工业流体输送管网、民用给排水系统以及小型气动控制回路中，减压阀作为压力调节的核心元件，承担着将上游高压流体稳定降至下游所需工作压力的关键作用，坎托内拉结构的减压阀正是针对小通径、紧凑型安装场景开发的专用阀件。从实际应用场景来看，这类阀件常被布置在空间局促的设备内部管路节点，比如小型实验装置的气路分支、家用净水设备的进水调压段、紧凑型气动工具的供气管路中，不需要大流量通径，但对安装占用空间、压力输出稳定性有较高要求。

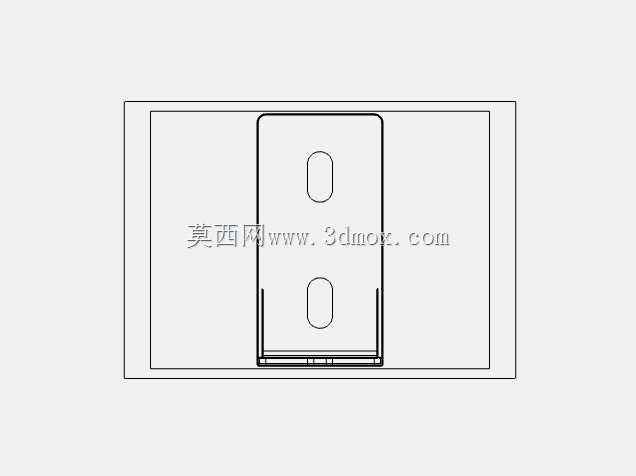

　　从设计思路上看，该结构采用对称式矩形主体布局，主体部分设置两个对称的腰型安装孔，既可以通过腰型孔补偿安装时的位置公差，也能适配不同规格的安装固定螺栓，避免安装孔位偏差导致的装配应力。主体底部设置的凸台结构，是为了匹配管路对接时的密封面安装需求，凸台的高度经过精确计算，既可以保证密封垫圈的压缩量处于合理区间，防止密封失效泄漏，也不会因为凸台过高导致装配时阀件主体与对接管路出现间隙。

　　功能特性方面，该阀件采用直动式减压结构，内部集成阀芯、弹簧与调压膜片，上游高压流体进入阀腔后，通过阀芯的节流作用实现压力衰减，下游压力反馈至膜片腔，与弹簧预紧力形成动态平衡，当下游压力出现波动时，膜片带动阀芯调整节流开度，始终维持下游压力稳定在设定区间。相较于传统的角式减压阀，这种平板式矩形结构的阀件可以直接贴装在设备面板或者安装板上，不需要额外的安装支架，大幅减少了安装附件的使用，也降低了管路布置的复杂度。

　　外形尺寸与安装边界上，该阀件整体采用薄型化设计，主体厚度控制在较小范围，安装时突出安装面的尺寸有限，不会与周边其他管路元件产生干涉。两个腰型孔的中心距经过标准化设计，适配常规的小通径阀件安装孔距规范，不需要对现有安装面板进行二次加工即可直接替换同规格的其他类型减压阀。主体侧面的流体通道采用同轴设计，进出口处于同一轴线上，管路对接时可以直接采用直线布管，减少弯头的使用，降低管路的流体阻力。在实际选型过程中，需要注意该阀件的适用压力范围，其针对低压小流量场景设计，不适用于高压大流量的工业主管路，安装时需要保证流体方向与阀体标识一致，反向安装会导致减压功能失效，甚至引发密封件损坏泄漏。建模过程中对安装孔的倒角、密封凸台的平面度都做了细节还原，能够直接用于装配干涉检查、安装模拟以及后续的工程图导出，为实际生产加工提供准确的结构参考。
