等温线检测传感装置结构设计方案

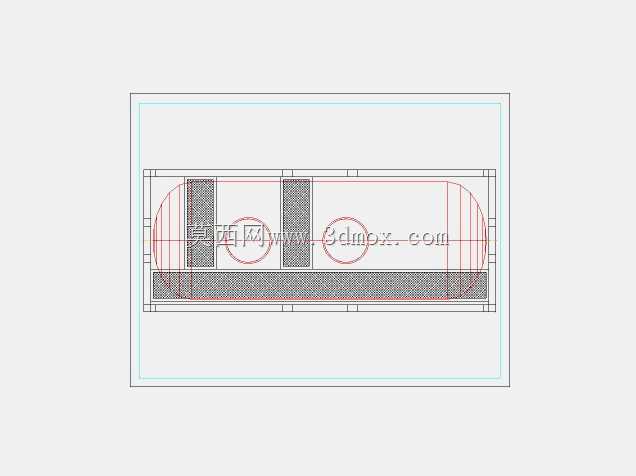

　　在工业温度场分布检测、热力系统效能核验、环境热流监测这类实际工程场景里，等温线传感装置的作用是精准捕捉同一温度阈值下的区域边界，把连续变化的温度场转化为可被控制系统读取的位置信号，不管是化工反应釜的壁面温度均匀性校验，还是暖通管道的热损排查，或是电子设备散热模组的热分布测试，都需要这类装置提供可靠的等温面定位数据。从结构设计的角度看，这套装置的整体布局采用了长条形矩形承载框架作为主体支撑，框架两端做了圆弧过渡处理，一方面是避免尖锐边角在安装过程中刮擦配套设备的安装面，另一方面圆弧轮廓能更好贴合圆柱类被测构件的弧面，比如管道外壁、圆柱形反应容器侧壁，减少安装间隙带来的检测误差。框架内部的功能分区非常明确，

　　两侧设置的高密度填充区域是传感元件的安装基座，采用低热导率的复合材质制作，能够隔绝框架自身的热传导干扰，避免不同位置的检测元件因为基座串温出现数据偏差；中间区域预留的两个圆形安装位，是核心温敏元件的固定位置，两个点位沿框架长度方向对称布置，间距经过热场仿真校准，能够在检测时通过两点的温度反馈，结合内置的算法拟合出连续的等温线轨迹，不需要密集排布大量传感元件就能实现较高的检测精度，既控制了整体制造成本，也减少了信号传输线路的排布复杂度。装置的安装边界设计充分考虑了不同场景的适配需求，框架外侧预留的等距安装凸耳，既可以通过抱箍固定在不同管径的管道表面，也能通过螺栓直接固定在平面型被测壁面上，安装时不需要对被测设备做大规模改造，

　　只要保证检测面与被测表面紧密贴合即可，整体厚度控制在较薄的区间，不会对原有设备的外部结构、周边管线排布造成干涉。在设计思路上，这套装置没有采用传统的整面传感层覆盖方案，而是通过离散点位加拟合算法的方式实现等温线检测，核心是平衡检测精度与结构可靠性——整面传感层虽然理论上能获取连续的温度数据，但在工业现场的振动、温变冲击环境下，大面积传感层很容易出现脱层、局部失效的问题，后期维护成本极高；而离散点位的设计把易损的温敏元件集中在可快速更换的圆形安装座内，一旦某个元件出现故障，只需要拧开固定压圈就能完成替换，不需要整体拆解装置，大幅降低了现场运维的难度。框架内部的走线槽沿侧边填充区域的边缘布置，所有信号线路都隐藏在槽内，

　　外部采用耐高温的密封胶层做灌封处理，既可以阻挡工业现场的粉尘、水汽侵入装置内部造成电路短路，也能避免线路直接暴露在高温环境下加速老化，延长装置的整体使用寿命。从实际使用的角度看，这套装置的检测响应速度经过针对性优化，基座与温敏元件之间填充了高导热的硅脂层，能够让被测表面的温度快速传导到元件检测端，减少温度传导的滞后时间，在需要动态追踪等温线移动的场景下，比如热力管道启动过程中的热扩散监测、设备升温阶段的温度场变化记录，能够更及时地反馈等温线的位置变化，不会因为响应滞后错过关键的温度场变化节点。装置两端的圆弧结构除了适配弧面安装之外，还在内部预留了接线端子的安装空间，信号输出线缆从端部的密封接头引出，不会占用框架正面的检测区域，也避免了线缆从侧面引出时容易被周边构件勾挂的问题。在结构强度校核阶段，框架主体采用了轻量化的合金材质，既保证了整体结构的刚性，在安装紧固时不会出现形变导致检测面贴合不严，也控制了整体重量，不会因为装置自重过大对薄壁类被测构件造成额外的载荷压力。针对不同的被测温度区间，这套结构可以通过更换填充基座的材质、调整温敏元件的型号来适配，不需要改动整体的框架尺寸与安装接口，能够形成系列化的产品谱系，覆盖从低温环境监测到中高温工业设备检测的不同需求，在设计时就预留了元件更换的结构余量，不同量程的元件都可以适配同一套框架结构，减少了配套加工件的种类，降低了批量生产的成本。
