单头开口呆扳手工业级五金工具结构

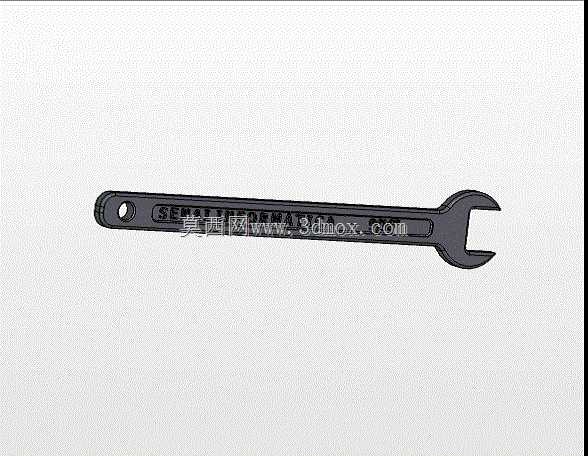

　　在设备装配、产线运维、五金加工等场景中，单头开口呆扳手是最常被取用的手动紧固工具之一，这类工具的三维结构建模，核心要匹配实际作业中的受力需求与操作边界，不能只做外观复刻。从结构设计逻辑来看，这款单头开口扳手的工作端采用标准开口轮廓，开口尺寸对应特定规格的外六角螺栓、螺母的对边尺寸，开口处的两个夹持面做了微小的倾角处理，实际作业时既能保证与紧固件侧面的贴合面积，又能在小空间操作时快速套入紧固件，不需要完全对准轴向位置，适配设备检修时常见的操作空间受限场景，比如机架内部的螺栓紧固、管路旁的螺母调整，都能借助这个结构快速完成操作。扳手的杆身采用长直扁平结构，长度设计匹配对应规格紧固件的额定拧紧力矩，杆身截面做了等强度优化，

　　靠近开口端的位置截面厚度略大于握持端，既保证拧紧作业时杆身不会发生弯折变形，又能控制整体重量，长时间手持操作不会产生过度的负重感，杆身表面的标识区域做了凹陷处理，可用于压印规格标识、品牌信息，不会因为日常的摩擦磕碰导致标识磨损消失，方便工具管理时快速识别规格。杆身末端的悬挂孔是这类手动工具的标准结构，孔径大小适配常见的工具挂板挂钩、工具串绳，作业间隙可以直接挂在工具架上，避免随手放置导致的工具遗失，也适配工厂5S管理的工具定点存放要求。从安装与使用边界来看，这款扳手的开口端工作时需要保证与紧固件轴线垂直，杆身的转动空间需要预留至少杆身长度的摆动半径，在做产线布局设计、设备维护空间预留时，可以直接参考这个三维模型的外轮廓尺寸，

　　核算操作所需的最小空间，避免后期设备安装完成后，工具无法伸入完成紧固件的拧紧或拆卸作业。从受力特性来看，开口端的两个夹持面在拧紧时承受主要的剪切力，建模时这个位置的过渡圆角做了优化处理，避免应力集中导致的开口端开裂，实际生产中这个位置通常会做整体热处理提升表面硬度，保证长期使用不会出现开口变形、打滑的问题。不同于活动扳手需要调整开口尺寸，这款单头呆扳手的开口尺寸固定，夹持时没有多余的活动间隙，拧紧过程中不会因为间隙产生打滑，更适合对拧紧力矩有一定要求、紧固件规格固定的批量装配场景，比如成套设备的出厂装配、标准件的批量安装作业，都能比活动扳手获得更高的作业效率，也能减少因为打滑导致的紧固件棱角磨损。在三维建模过程中，这类工具的结构还原需要重点关注开口的尺寸公差、杆身的弧度过渡、各位置的圆角处理，不能出现尖锐的棱角，避免实际使用时划伤操作人员，杆身的边缘都做了小圆角钝化处理，握持时的手感更舒适，也能提升工具的整体结构强度。
