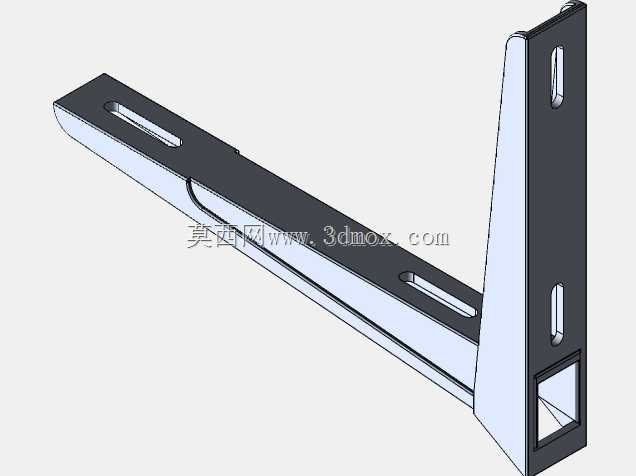

L型带加强筋壁挂式承重三角支架

　　这款L型三角承重支架，是工业现场、商用装修场景里常用的壁挂承载构件，日常在设备侧装走线架、车间墙面工具挂板、仓储区域轻型物料置物台、商用空间层板固定场景中都能见到它的应用。不同于普通薄铁皮冲压的简易支架，这款支架在直角转角处增设了一体化的三角形加强筋结构，从力学传递路径上直接补强了直角连接处的抗弯薄弱点，避免长期承重后支架转角处出现塑性变形、焊缝开裂的问题，能稳定传递竖向荷载到墙面安装基面。

　　从结构设计逻辑来看，支架的两个安装臂都采用了长条形腰型孔设计，而非固定直径的圆孔，这一细节是现场安装适配性的关键：实际施工中墙面预埋的膨胀螺栓位置、被承载构件的安装孔位很难做到完全与图纸标注尺寸零偏差，腰型孔预留了足够的位置调节余量，安装时不需要重新扩孔或者返工调整螺栓位置，能大幅降低现场安装的调校难度，同时也能适配不同孔距的安装基面，通用性更强。竖向安装臂的腰型孔沿竖直方向排布，可适配上下方向的安装误差，横向承载臂的腰型孔沿臂长方向排布，可适配前后方向的位置调整，两个方向的调节余量配合，能覆盖绝大多数现场安装的尺寸偏差场景。

　　支架的横向承载臂采用了槽型截面设计，相较于等厚度的平板结构，槽型截面的抗弯截面模量更高，在同等材料厚度、同等臂长的条件下，能承受更大的竖向荷载，同时槽型结构自身的抗扭性能也更优，当被承载物体的重心不在支架中心线上时，也不容易出现臂体扭转失稳的问题。转角处的加强筋与两个安装臂采用一体化折弯成型结构，没有额外的焊接接缝，避免了焊接缺陷带来的应力集中问题，长期受交变荷载时也不会在焊缝位置出现疲劳断裂，结构可靠性更高。

　　从安装边界来看，这款支架的竖向安装臂需要贴合平整的混凝土墙面、型钢立柱或者实心砌体墙面安装，禁止直接固定在空心砖、轻质隔墙等强度不足的基面上，若必须在轻质基面安装，需要在墙面背面增设预埋垫板分散应力。横向承载臂的有效承载长度为臂体上腰型孔的可调节范围，安装时承载物体的重心需要落在两个腰型孔的区间范围内，避免重心外移导致支架受力杠杆比过大，降低实际承载能力。单支支架的建议承载荷载需要根据安装基面的强度、膨胀螺栓的规格匹配确定，重载场景下需要多支支架均匀排布，共同分担荷载，禁止单支支架超载使用。

　　在实际选型应用中，这类支架常被用于工业现场的传感器安装支架、小型控制箱壁挂固定、气路管路的沿墙支撑、车间工位的置物台承重，也可用于商用装修中的层板固定、展示架壁挂支撑，不同场景下可根据实际荷载需求选择对应厚度的规格，安装时需要保证竖向臂完全贴合安装基面，螺栓紧固到位后再放置承载物体，避免安装间隙导致支架受力不均。支架的边缘都做了圆角钝化处理，没有尖锐的冲压毛边，现场安装时不会划伤施工人员，也不会对安装的线缆、设备表面造成刮损，细节处理符合工业五金件的安全设计要求。
