台式钻床电控与作业端结构设计

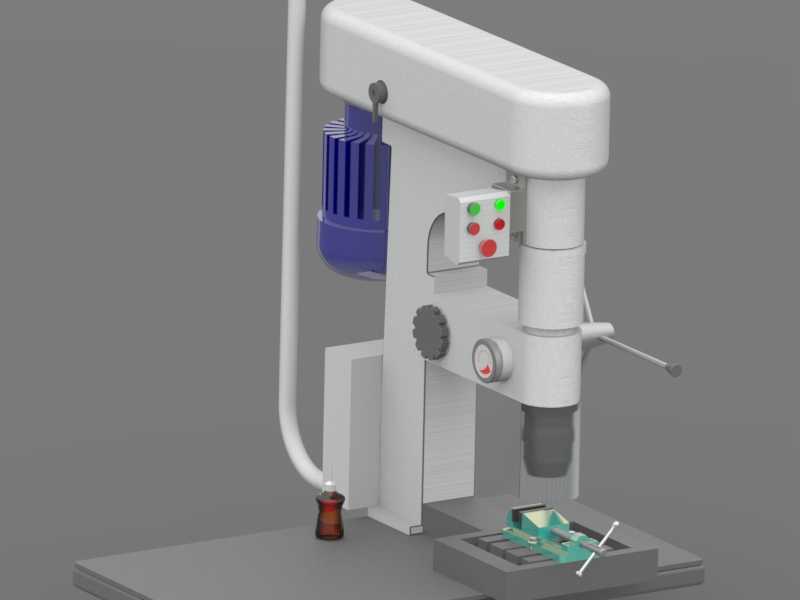

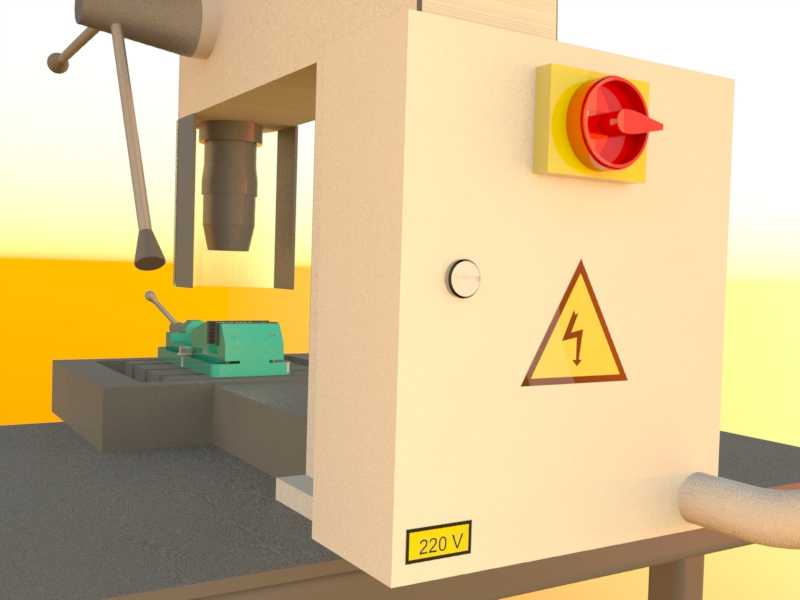

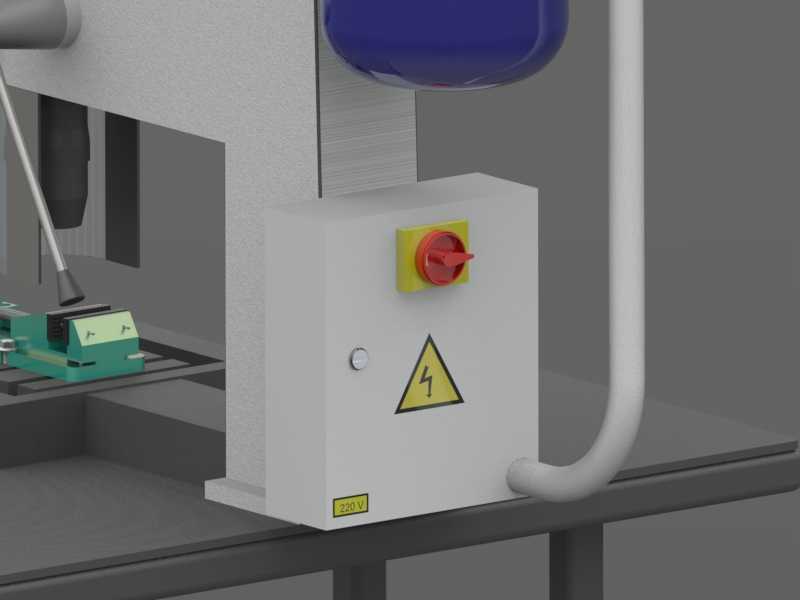

　　在小型机加工车间、五金维修工位、职业院校实训场地这类场景里，台式钻床是出镜率极高的孔加工设备，不同于大型落地钻床的厚重结构，这类台钻的设计核心是在有限的台面上兼顾操作便利性、电气安全性与加工稳定性。从结构布局来看，电控箱体采用壁挂式安装在床身立柱侧下方，这个安装位置的选择经过了实际操作场景的反复验证：既不会干涉钻削头的上下进给行程，也不会被加工时飞溅的切屑直接冲刷，操作人员站在工位正面伸手就能触碰到箱体上的主控开关，不需要侧身或者探身操作，遇到紧急情况时可以第一时间切断设备电源。箱体表面的红色急停旋钮带黄色防护底座，这种配色是工业设备安全设计的标准配置，高对比度的色彩组合能让操作人员在视线余光里快速定位开关位置，

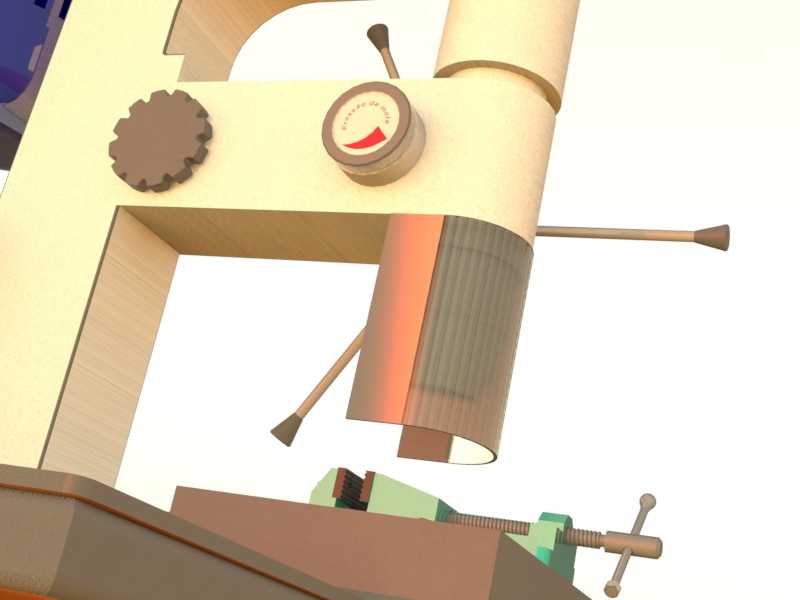

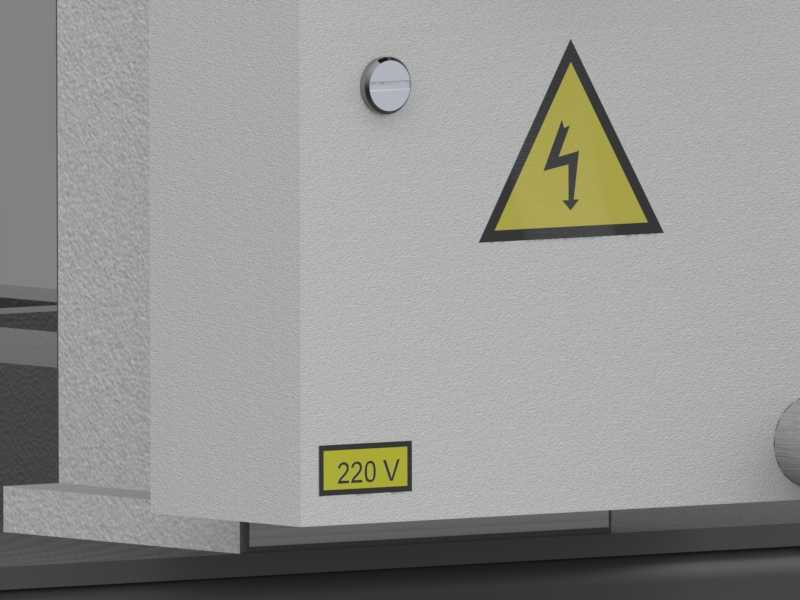

　　旋钮采用旋转复位结构，避免误触导致的设备意外启动。箱体正面的高压警示标识清晰标注了带电风险，提示维护人员断电检修，下方的接地标识明确了箱体等电位连接的要求，避免设备漏电引发的安全隐患。钻削作业端的设计充分考虑了小型工件的装夹需求，工作台面采用平整的铸铁结构，预留的T型槽可以配合平口钳、压板固定不同外形的待加工工件，钻头进给手柄的操作角度符合人体工程学设计，操作人员握持手柄施加进给力时，手臂自然下垂不需要抬肘，长时间作业也不容易产生肌肉疲劳。设备的布线采用硬质穿线管走线，从电控箱侧面引出后沿床身立柱向上排布到钻削动力头位置，穿线管的弯曲半径符合电气布线规范，既可以保护内部线缆不被切屑划伤、不被切削液腐蚀，

　　也能避免线缆悬垂干扰工件装夹或者进给动作。从安装边界来看，这类台钻的底座尺寸适配常规的重型工作台台面，不需要额外做地基固定，只需要通过底部的膨胀螺栓或者压板固定在工作台面上就能保证钻削时的稳定性，电控箱的突出尺寸控制在床身立柱外侧150mm范围内，不会额外占用过多的台面操作空间，设备整体的操作高度适配1.6米到1.8米身高的操作人员站立作业，不需要额外配置脚踏台。在功能设计上，台钻的主轴转速可以通过皮带轮档位调整，适配不同材质工件的钻削需求，从铝材、塑料的高速钻削到钢材的低速大扭矩钻削都能覆盖，电控箱内部集成了电机过载保护、短路保护元件，当钻削负载过大导致电机电流超标时，保护元件会自动切断电源，避免电机烧毁。日常维护时，

　　只需要打开电控箱侧面的锁具就能接触到内部的电气元件，接线端子的排布预留了足够的操作空间，不需要完全拆解箱体就能完成接线检修作业。钻床的主轴与工作台面的垂直度经过结构设计保证，钻削时不会出现孔位偏斜的问题，主轴的进给行程满足常规小型工件的钻孔深度需求，不需要多次调整工件装夹位置就能完成盲孔、通孔的加工作业。
