小型立式砂带磨削设备结构设计

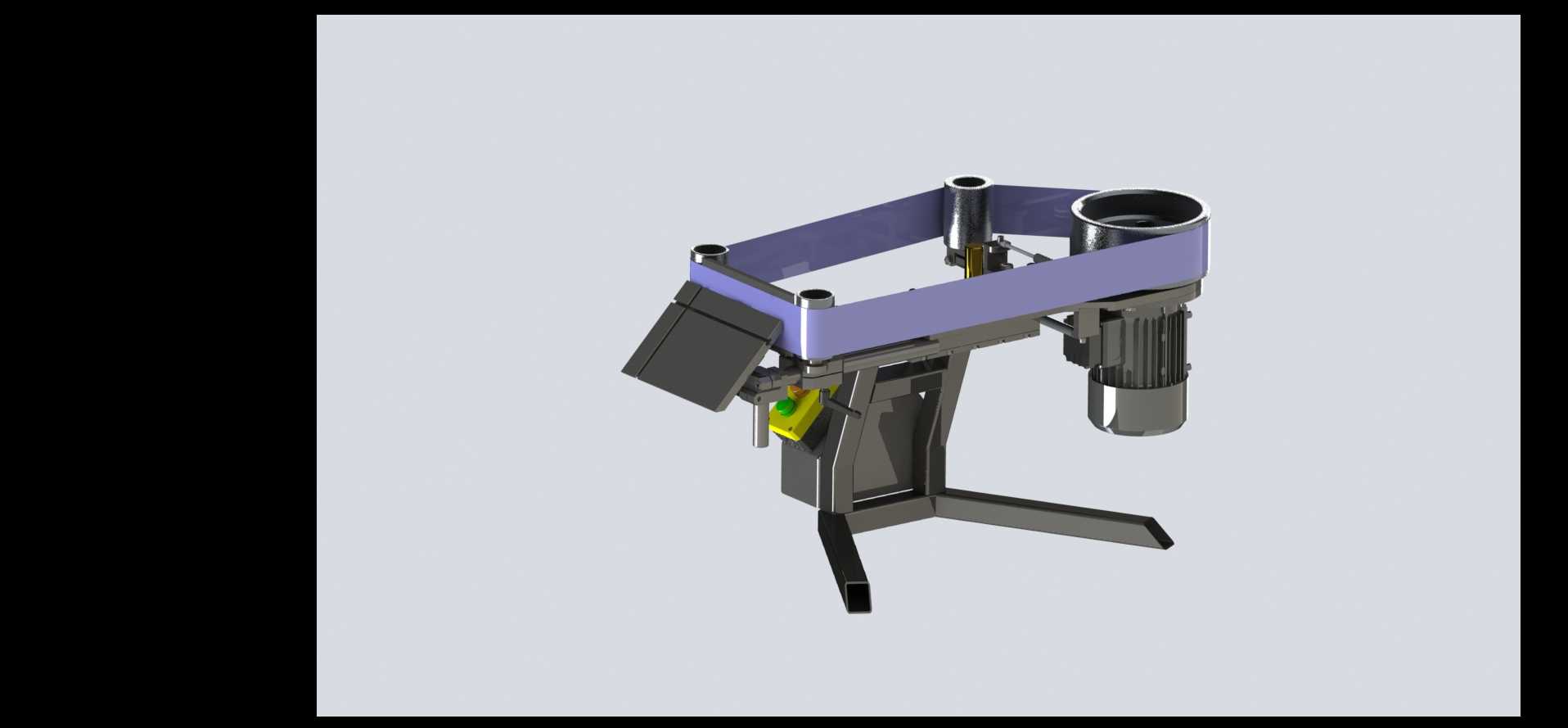

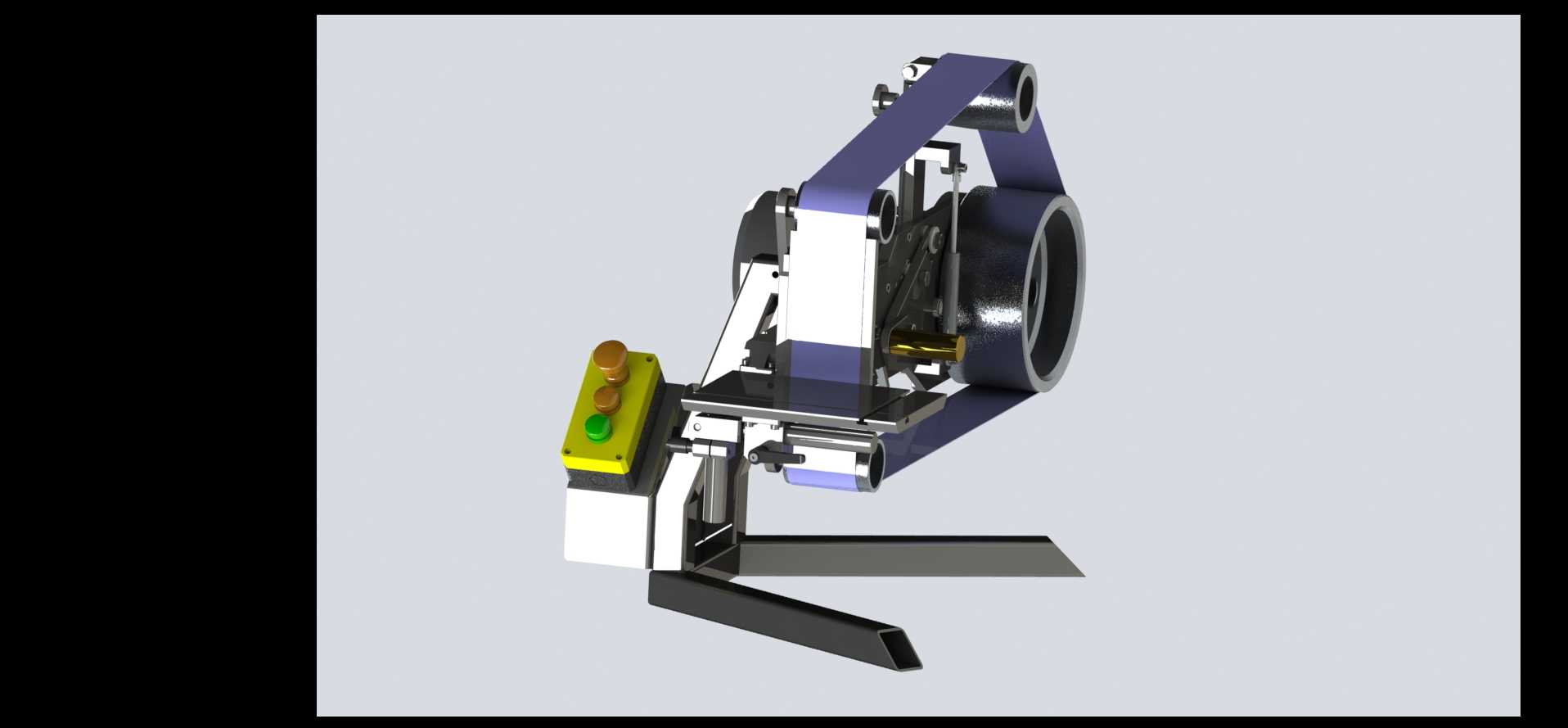

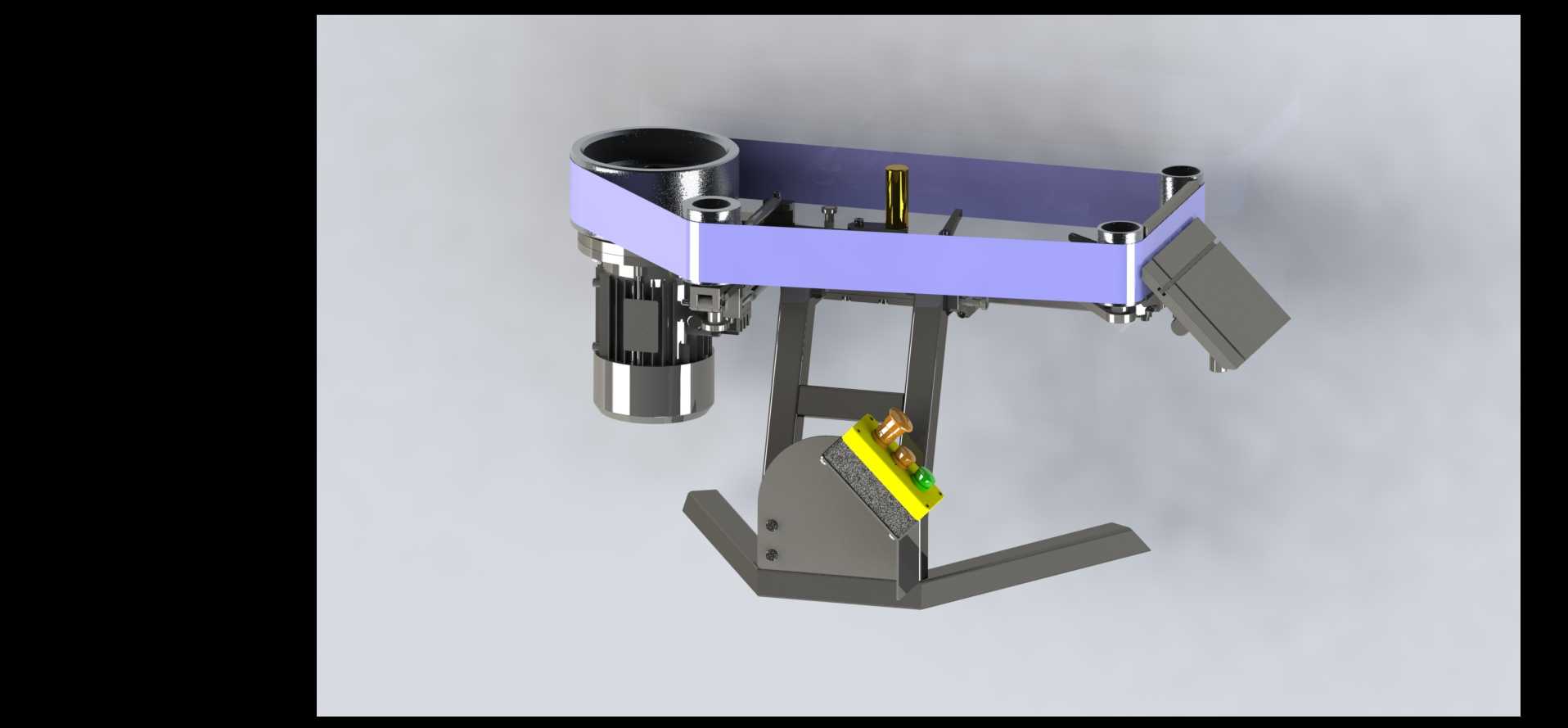

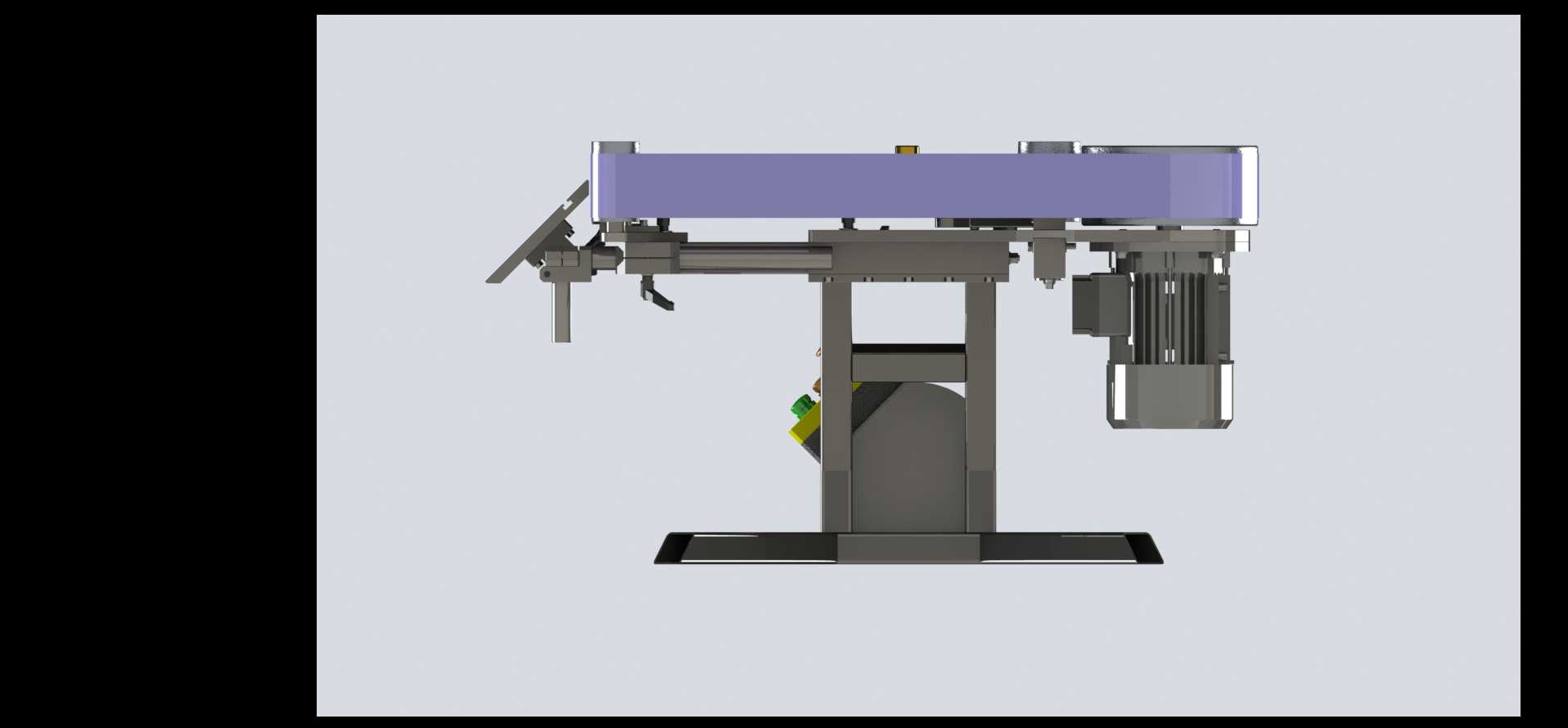

　　这款小型立式砂带磨削设备，主要面向小型机加工车间、五金修配工位、钣金加工单元的小工件表面处理场景，区别于大型落地式砂带机的大占地、高功率特性，这款设备的设计初衷就是适配狭窄工位的灵活打磨需求，可直接放置在标准钳工工作台面上使用，不需要额外做地基固定，安装边界控制在长450mm、宽300mm的矩形范围内，整机高度控制在520mm左右，不会遮挡操作人员的工位视线，适配身高160-185cm的操作人员站姿作业，操作按钮区设置在设备左侧的悬臂控制盒上，按钮布局符合人机工程学，操作人员握持工件的同时可随手完成启停操作，不需要大幅度挪动身体位置。

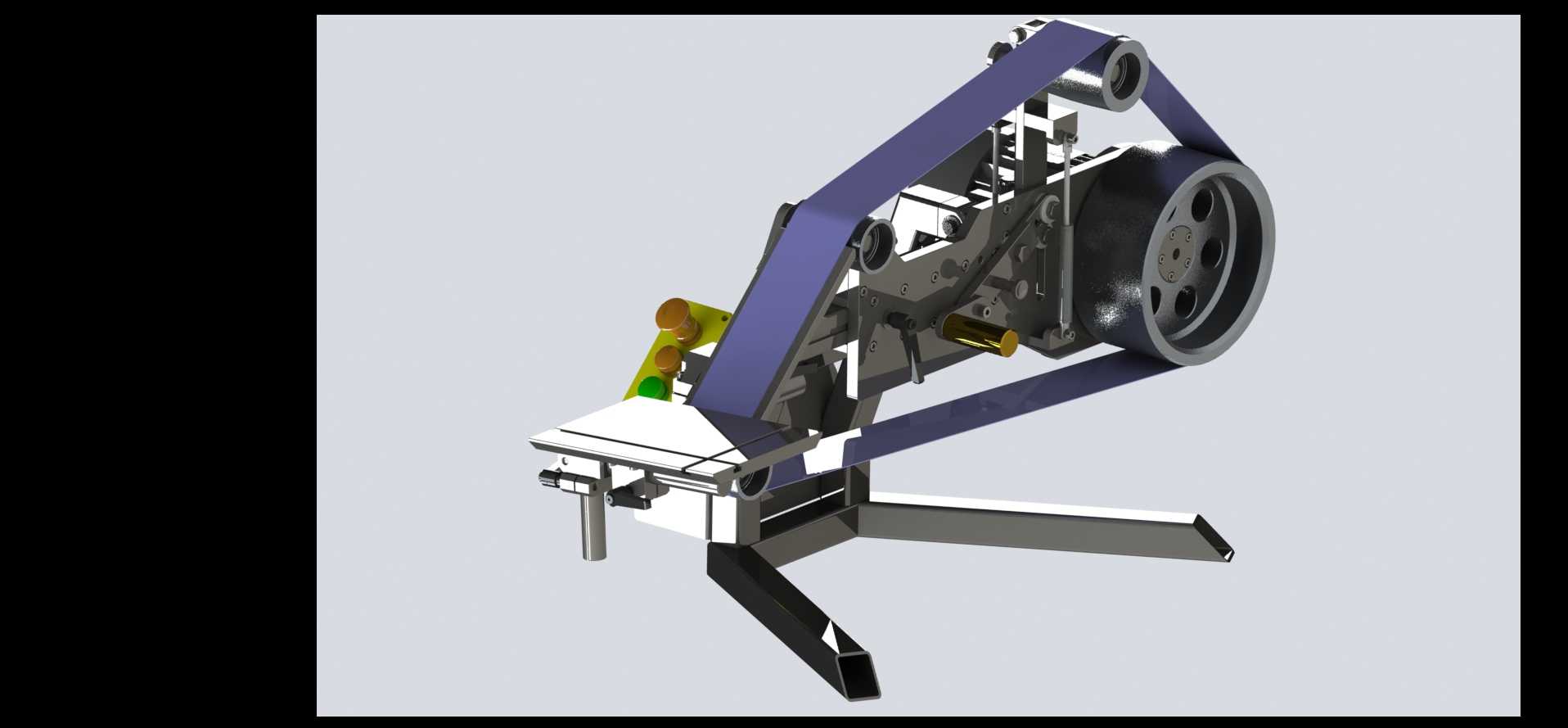

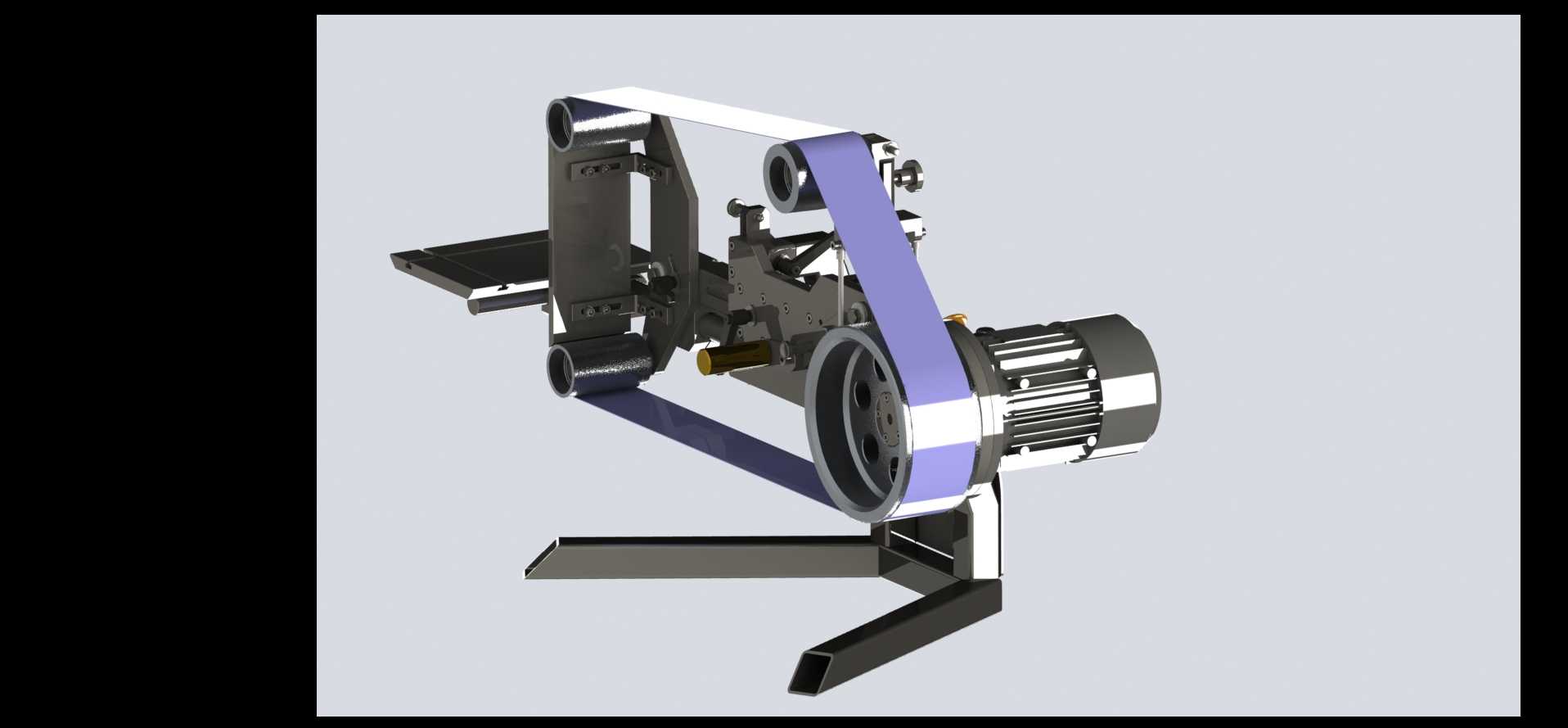

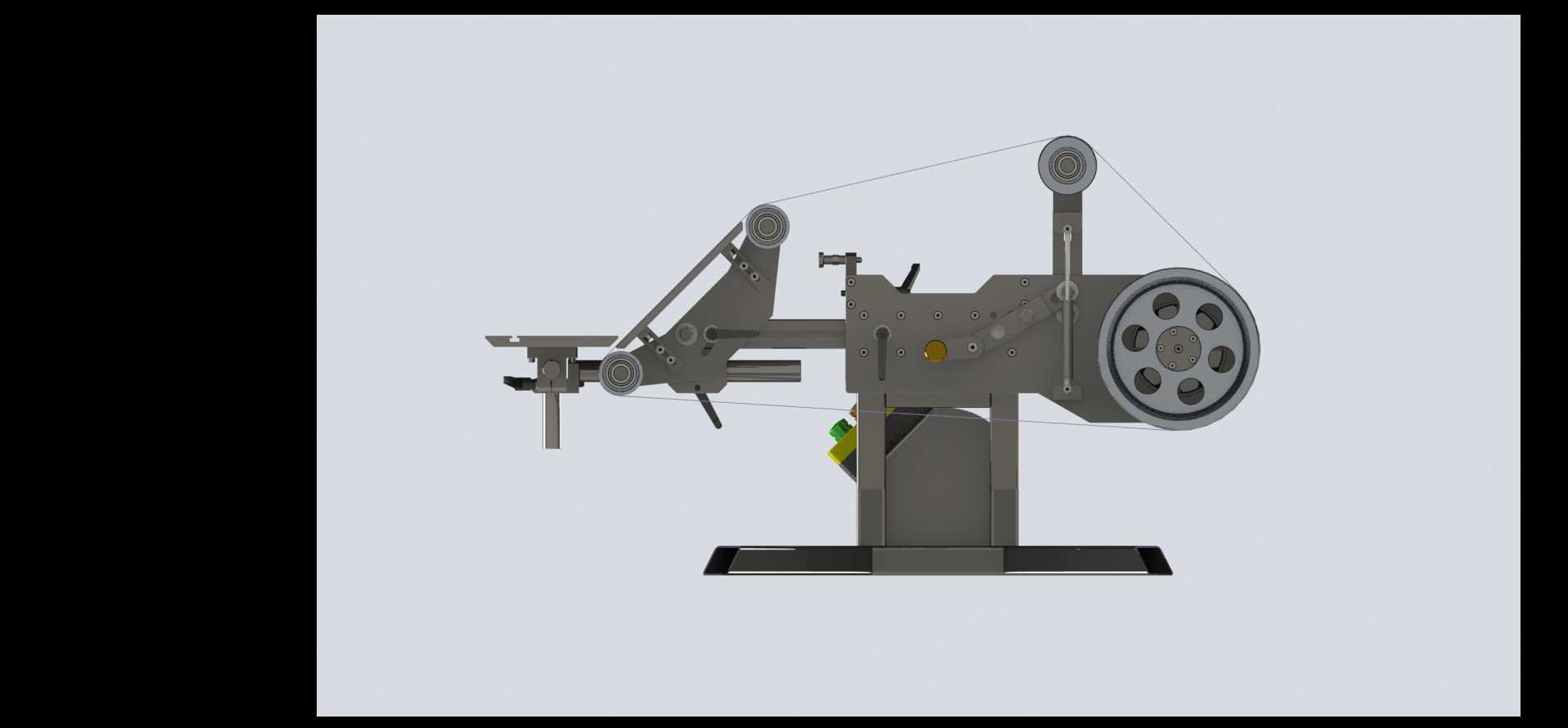

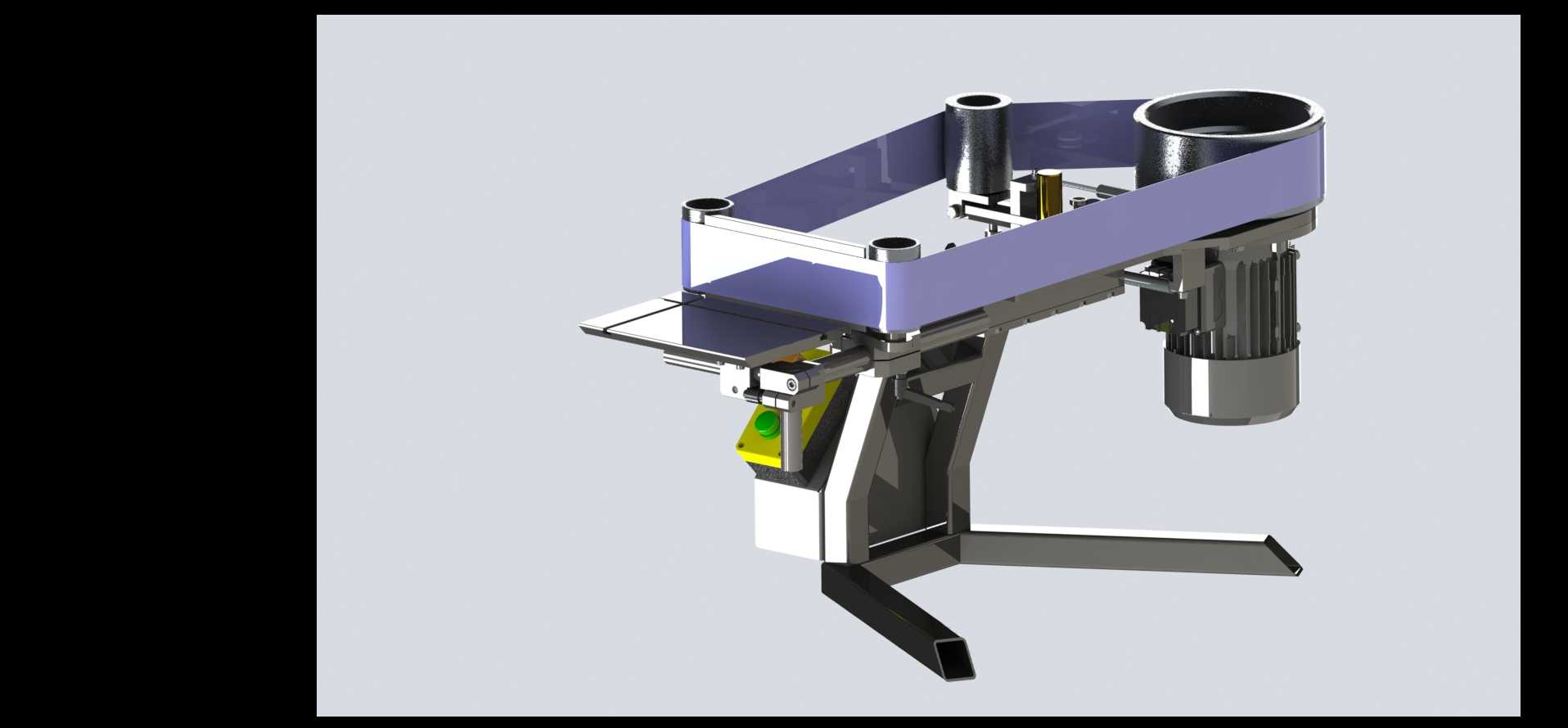

　　从功能特性来看，这款设备采用接触轮+支撑板的双磨削模式，上方的大直径接触轮适配弧面、异形曲面的磨削作业，下方的平直支撑板区域可完成平面工件的打磨、焊缝余高磨平、锐边倒钝、氧化皮去除等常规工序，砂带张紧结构采用偏心轮快调设计，更换砂带时只需要扳动张紧手柄即可完成砂带的松卸与张紧，不需要额外借助扳手等工具，单根砂带的更换时间可控制在30秒以内，有效减少工位停机等待时间。设备的驱动轮做了动平衡校正，额定转速下运行振动值控制在0.2mm/s以内，长时间打磨作业不会出现砂带跑偏、设备共振移位的问题，接触轮表面包覆60度邵氏硬度的橡胶层，磨削时可提供适度的弹性让刀量，避免刚性接触导致的工件表面过烧、磨削纹理不均问题。

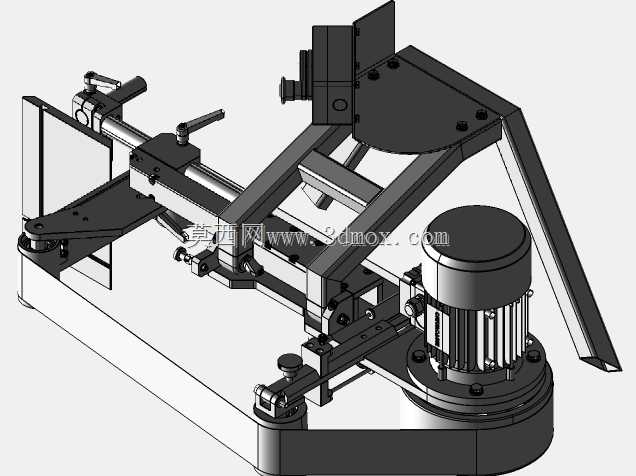

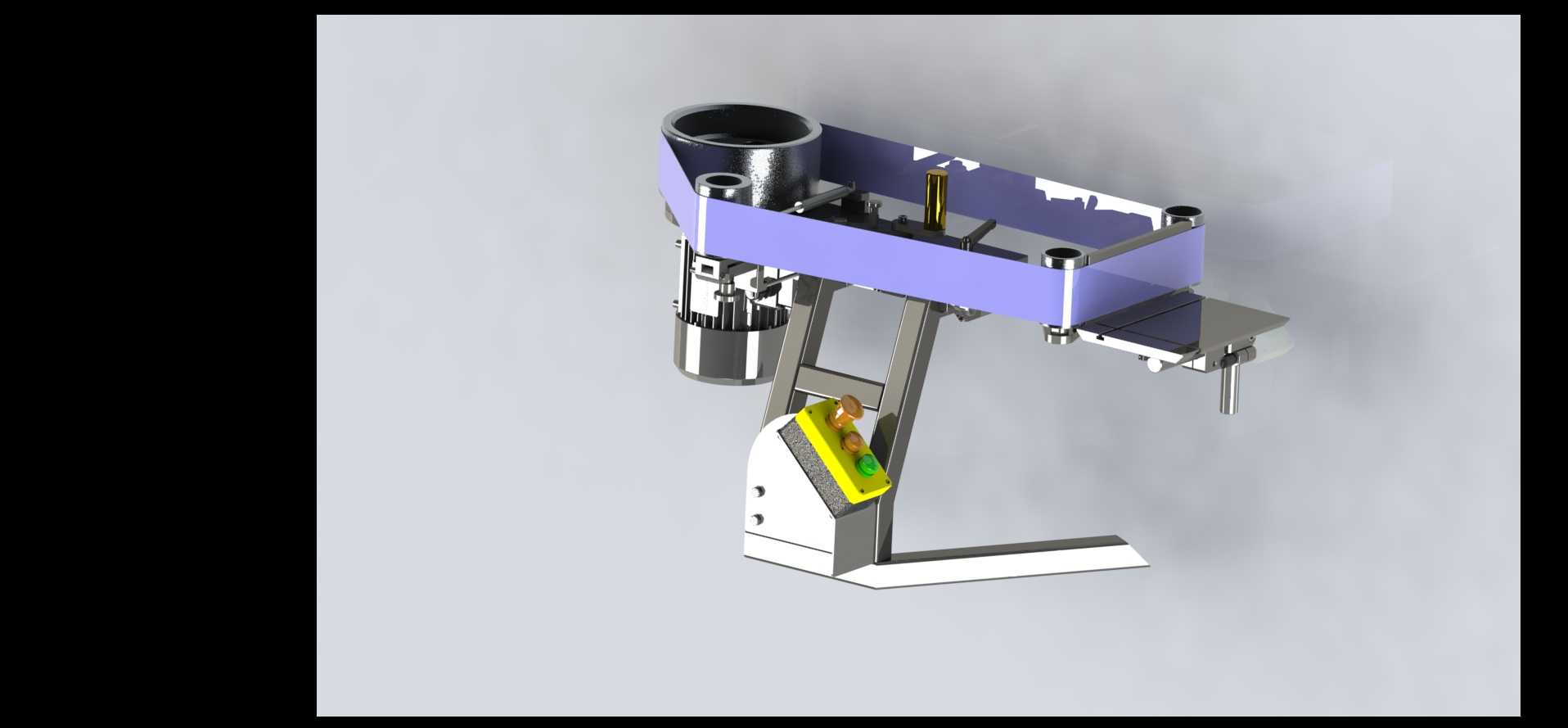

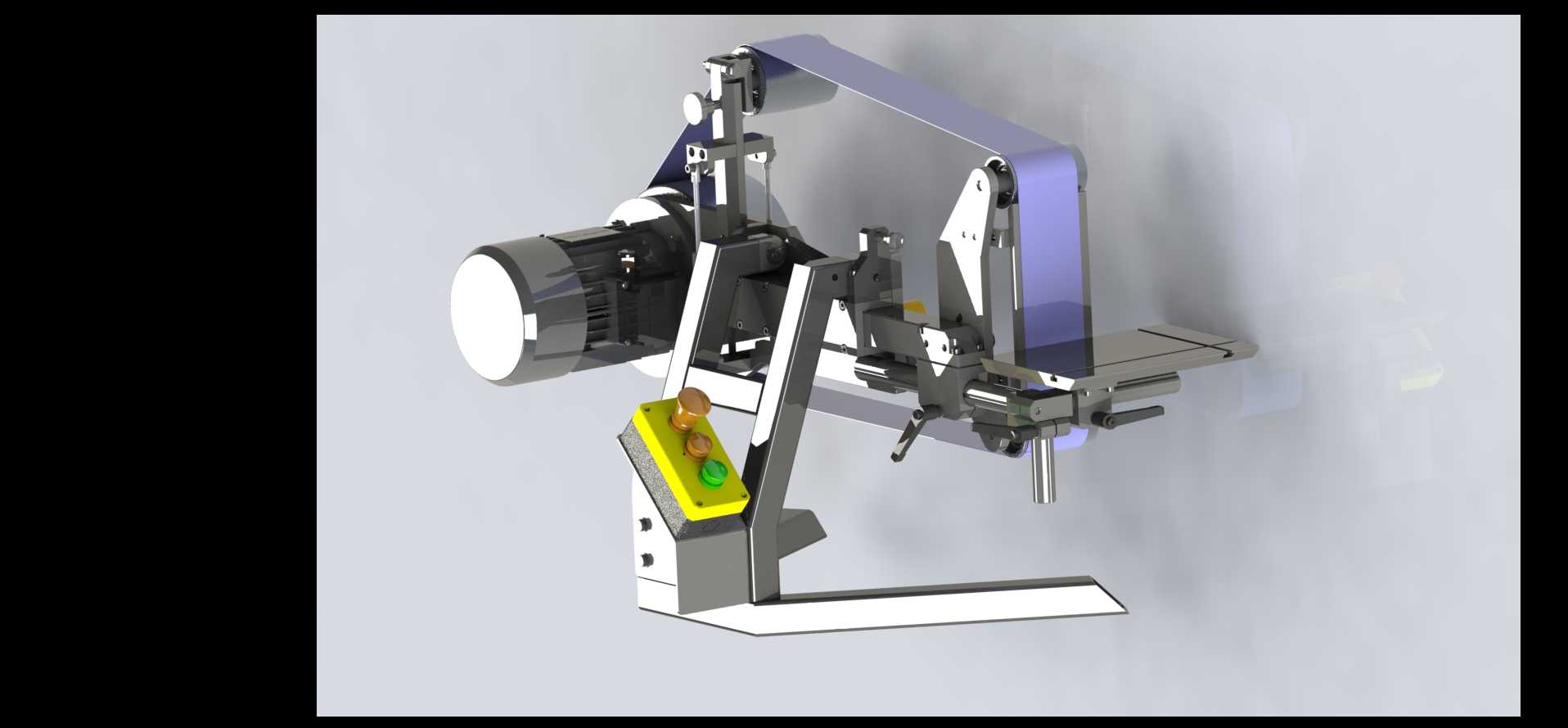

　　设计思路上，这款设备优先考虑了工位的实用性与维护便捷性，整体机架采用钢板折弯焊接结构，焊接后做整体去应力处理，避免长期受力出现机架变形导致砂带跑偏，所有转动部位都采用密封式深沟球轴承，日常作业环境下的金属粉尘不会进入轴承内部，轴承的润滑周期可延长至6个月以上，不需要频繁拆解维护。设备的支撑脚采用可调节角度的叉型结构，可根据作业需求调整设备的前倾角度，打磨长条形工件时可将设备前倾15度，让磨削面更贴合操作人员的施力方向，降低长时间作业的疲劳感。控制盒集成了启停按钮与急停按钮，急停按钮采用大直径蘑菇头设计，出现异常情况时可快速拍停，设备的电气走线全部隐藏在机架内部的走线槽内，外部没有明露的电线，避免打磨产生的金属碎屑磨损线缆绝缘层造成安全隐患。

　　实际应用中，这款设备可适配不同粒度的砂带完成多工序作业，安装粗粒度砂带时可完成铸件浇冒口残留磨除、冲压件飞边去除、焊接件焊瘤打磨等粗加工工序，更换细粒度砂带后可完成五金零件表面抛光、刀痕去除、电镀前表面预处理等精加工工序，相比手持式角磨机的打磨方式，这款固定工位的砂带设备磨削效率提升40%以上，同时打磨后的工件表面一致性更好，不需要后续额外的人工修磨，也能避免手持打磨工具容易出现的工件棱边倒角不均、局部磨削过量的问题。设备的集尘接口预留位置设置在磨削区的后方，可直接对接工位的中央集尘系统，也可配套小型移动式集尘器使用，打磨产生的金属粉尘可直接被吸走，避免作业区域粉尘扩散，改善工位的作业环境。

　　从安装适配性来看，设备底部预留了四个螺栓固定孔，若需要长期固定在工作台面上，可通过M8螺栓完成锁紧固定，若需要灵活移动工位，也可直接放置在台面上使用，设备自重控制在28kg左右，单人即可完成搬移调整。砂带的运行轨迹做了限位设计，两侧设置了防跑偏挡边，即使砂带安装时存在小幅偏差，运行过程中也会自动回正，不会出现砂带滑出轮系的问题，设备的驱动电机采用铝壳电机，散热性能优异，可满足连续8小时的作业需求，电机输出轴与驱动轮采用键连接，传动扭矩稳定，重载磨削时不会出现打滑丢转的问题。
