异形截面方形螺旋弹性构件结构设计

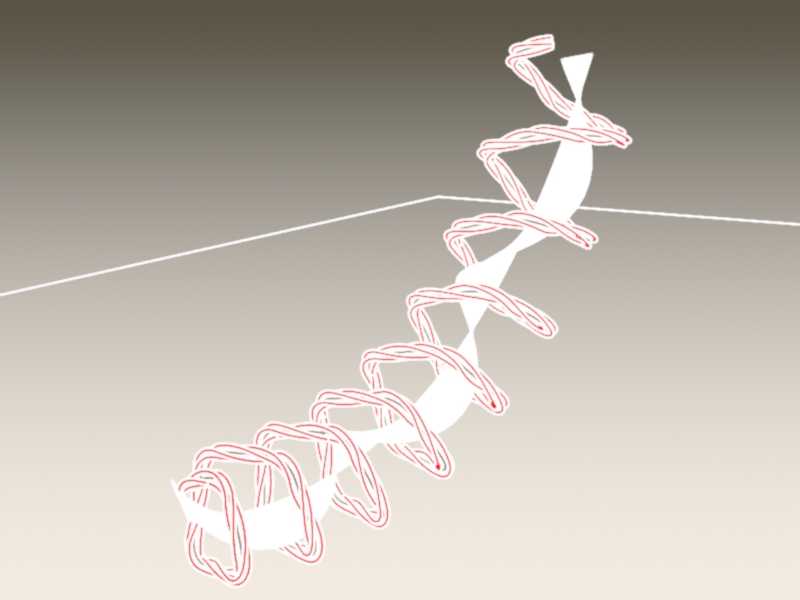

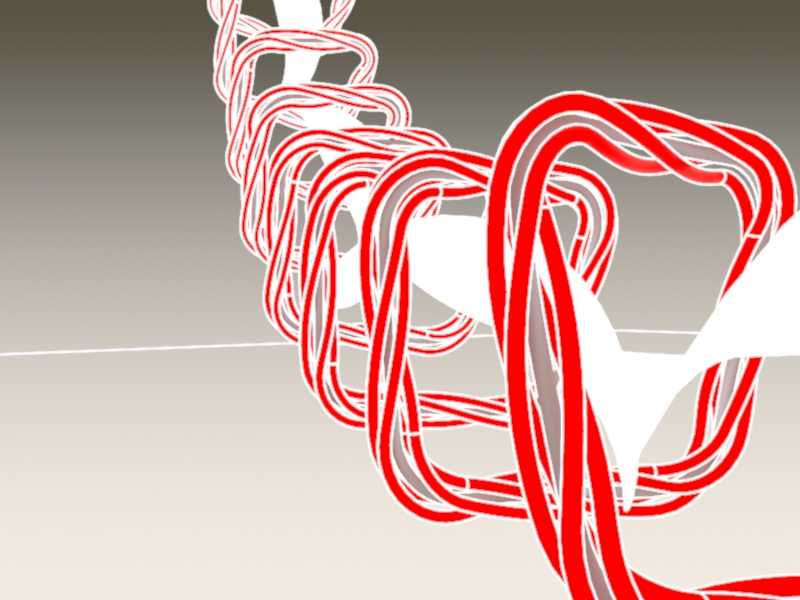

　　在工业传感检测、精密缓冲限位的实际工况里，常规圆形截面圆柱弹簧往往无法适配方形安装腔的空间约束，这类方形截面的螺旋弹性构件，就是为填补这类安装边界的适配空白设计的。不同于普通圆柱弹簧的圆形簧丝绕制逻辑，该构件采用方形截面的弹性基材，沿方形轮廓做连续螺旋卷绕成型，每一圈簧体的四个边都保持平直段过渡，转角位置做等曲率圆弧衔接，避免应力集中在转角处引发早期疲劳断裂。

　　从实际应用场景来看，这类构件常被嵌入方形安装槽内，用在光电传感器、压力传感模块的预紧缓冲工位，当传感探头受到外部轴向冲击载荷时，簧体可以沿轴向均匀压缩，给传感元件提供恒定的预紧力，同时抵消外部振动带来的检测误差，不会像圆形弹簧那样在方形腔体内出现径向窜动、卡滞的问题。在一些紧凑型自动化设备的定位缓冲工位，方形的外轮廓可以直接和方形安装孔配合，不需要额外加装导向套，就能压缩整体安装空间，减少零件数量。

　　设计这类弹性构件的时候，首先要确认安装边界的尺寸约束：簧体的外轮廓边长要比安装腔的内壁尺寸小0.2到0.5毫米，预留压缩过程中的径向膨胀余量，避免簧体压缩时和腔壁摩擦卡滞；内轮廓边长要根据芯轴的导向尺寸确定，和导向芯轴的间隙控制在0.1到0.3毫米，保证压缩过程中簧体不会出现偏斜。簧丝的截面边长需要根据工况载荷计算，要兼顾弹性极限和疲劳寿命，截面过大会导致刚度超出设计要求，预紧力过大压损传感元件，截面过小则会导致载荷不足，缓冲限位失效。

　　卷绕成型的参数设计上，螺旋的节距要保持均匀，每一圈的升角一致，保证压缩过程中各圈的受力均匀，不会出现局部并圈过早的问题。转角位置的卷绕半径不能过小，否则基材在冷卷过程中会出现局部加工硬化，后续使用中容易在转角位置产生裂纹。端部的处理要根据安装需求做磨平处理，保证两端的支撑面和轴线垂直，垂直度误差控制在自由高度的1%以内，避免安装后出现侧向力，导致簧体偏磨。

　　从功能特性来看，这类方形螺旋构件相比同截面面积的圆形簧丝圆柱弹簧，在方形安装空间内的有效承载面积更大，刚度特性更线性，在额定压缩行程内的力值波动更小，非常适合对预紧力精度要求高的传感类工位。同时方形的外轮廓自带防转特性，安装后不会因为设备振动出现周向转动，不需要额外设置防转销钉，简化了周边结构的设计。在实际选型匹配的时候，需要根据工况的最大冲击载荷确定簧体的有效圈数，有效圈数越多，刚度越低，缓冲吸能的效果越好，但对应的自由高度也会增加，需要平衡安装空间和缓冲性能的需求。还要考虑工作环境的温度、腐蚀因素，选择对应的基材处理方式，保证长期使用的弹性稳定性。
