径向曲面叶片涡轮结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:569346
  • 径向曲面叶片涡轮结构设计
  • 径向曲面叶片涡轮结构设计
  • 径向曲面叶片涡轮结构设计

  在流体能量转换类设备的核心部件选型与结构设计中,涡轮作为将流体动能、压力能转换为旋转机械能的核心过流元件,其结构合理性直接决定整套设备的能量转换效率与运行稳定性。这类径向进流的曲面叶片涡轮,常应用在小型涡轮增压器、微型燃气轮机、工业管道余压回收装置、高转速流体输送设备的动力端,部分同结构构型也会适配在高速离心风机、涡轮流量计的传感驱动端,依靠流体冲击叶片产生的扭矩带动主轴旋转,完成能量形式的转换。

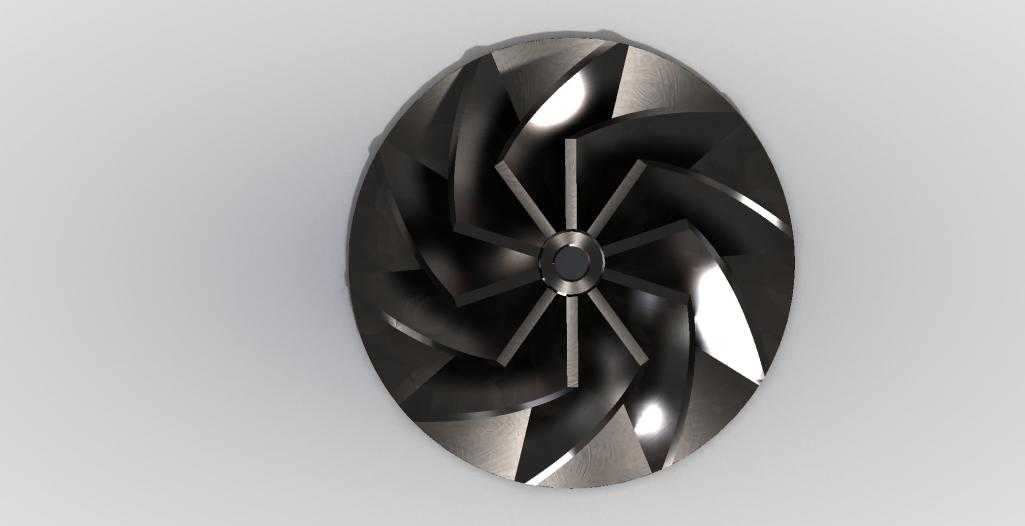

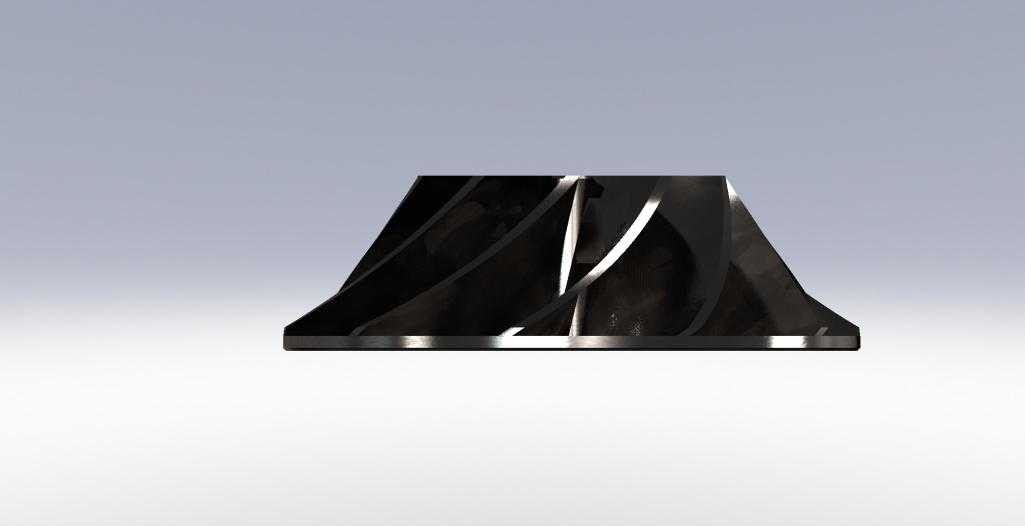

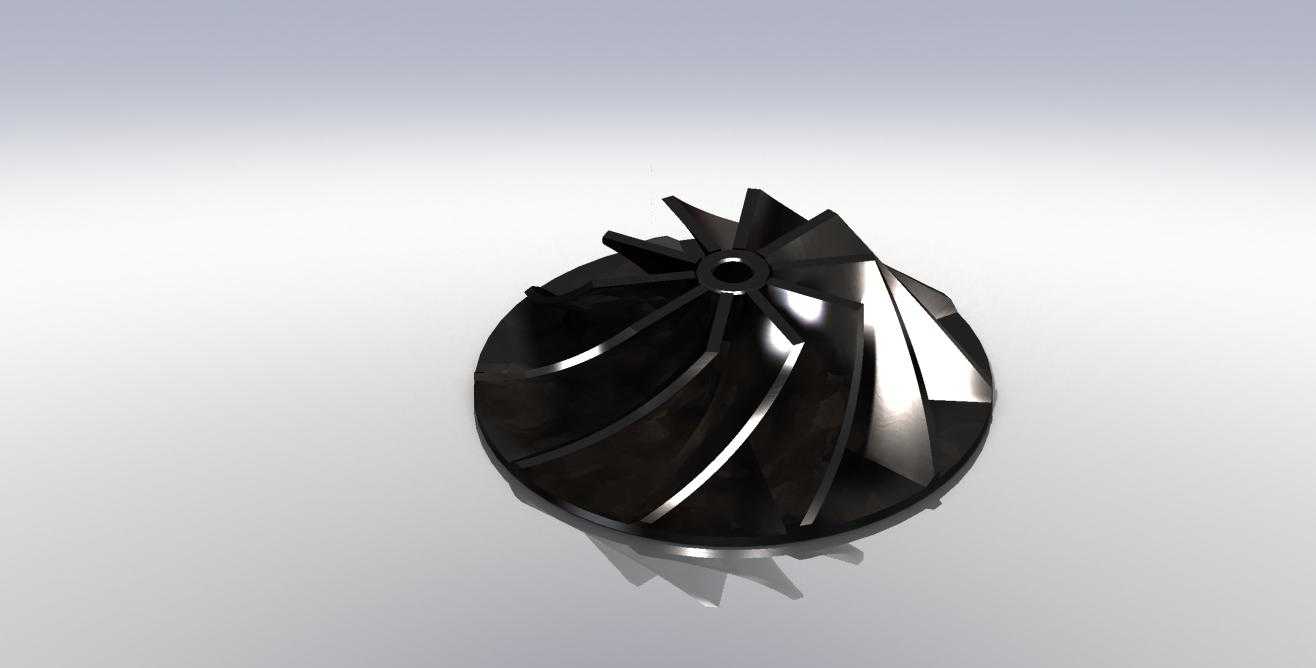

  从实际工程应用的边界条件来看,这类涡轮的设计首先要匹配安装腔体的尺寸约束:轮盘整体为等厚圆盘结构,中心设置带定位台阶的轴孔,轴孔与主轴的配合公差通常选取H7/k6的过渡配合,保证高转速下的同轴度,避免转动过程中出现偏心振动;轮盘外缘的直径需要严格匹配蜗壳的出口流道宽度,叶片顶端与蜗壳内壁的间隙控制在0.2-0.5mm区间,间隙过大会导致流体泄漏损失升高,间隙过小则容易在高速转动时出现叶片擦碰壳体的故障。叶片采用后弯式空间曲面构型,每片叶片从中心轮毂位置沿径向向外延伸,同时沿旋转方向呈现平滑的曲面扭转,这种构型可以让流体在流道内的转向更平缓,减少流体在叶片表面的脱流与涡流损失,相比直叶片结构,能量转换效率可提升15%以上,同时能降低高转速下的气流脉动噪音。

  设计过程中需要重点考量叶片的受力特性:涡轮在额定工况下承受流体的持续冲击载荷,叶片根部与轮盘连接的位置是应力集中区域,建模时需要在叶片根部设置R2-R3的圆角过渡,避免直角连接带来的应力集中,防止长期交变载荷下出现叶片疲劳断裂的问题。叶片的数量选取需要结合设计转速与流体介质特性,通常11-13片的叶片数量可以在保证流道过流面积的同时,兼顾结构强度与动平衡性能,建模完成后需要对整个轮体做动平衡校验,在轮盘的非工作面去除少量材料实现动平衡精度达到G2.5等级,满足每分钟上万转的高转速运行要求。

  从安装适配的角度,中心轴孔的深度需要与主轴的轴伸长度匹配,轴孔内可设置键槽或者端面定位销孔,用来传递扭矩,部分小功率应用场景也会采用过盈配合加粘接的方式固定涡轮与主轴,省去键槽加工的工序,降低装配难度。轮盘的背面通常设计为平面结构,与轴承端盖的端面保留0.1-0.2mm的轴向间隙,避免转动时出现端面摩擦,同时可以在轮盘背面设置浅的平衡凹槽,方便动平衡校正时的材料去除,不需要破坏叶片的工作面型线。

  在实际的设备运行场景中,这类涡轮的工作介质可以是压缩空气、高压蒸汽、高压水或者其他带压流体,不同介质下只需要调整叶片的表面粗糙度与材质选型即可适配,比如压缩空气驱动的场景可以选用铝合金材质降低转动惯量,提升响应速度;高压蒸汽或者带腐蚀的流体场景则可以选用不锈钢材质,提升部件的耐温耐腐蚀性能。建模过程中叶片的曲面需要保证光滑连续,曲面的G2连续性可以减少流体在叶片表面的流动阻力,避免出现局部低压区导致的气蚀问题,延长部件的使用寿命。
