ATV迷你巴哈用10英寸钢制轮毂结构

　　这款10英寸规格的轮毂，主要适配全地形车与迷你巴哈越野赛车的行走系统，作为非铺装路面行驶场景下的核心承载部件，直接决定了轮端连接可靠性与轮胎的固定精度。从结构设计来看，轮辋部分采用多台阶式轮廓，完全匹配低压越野轮胎的胎圈座尺寸，轮缘位置做了加厚卷边处理，能在低胎压越野工况下承受轮胎侧滑带来的侧向冲击，避免胎圈脱开导致的漏气问题。安装盘面采用四孔定位布局，中心孔为异形非圆结构，直接与巴哈赛车的轮边输出轴花键端配合，省去了额外的定位衬套，既减少了装配层级带来的累积误差，也能在大扭矩输出时避免轮毂与轴之间出现相对滑动，适配越野场景下频繁的急加速、急制动载荷。

　　设计过程中优先考虑了越野工况的载荷特性，轮辐与轮辋的连接位置采用圆弧过渡结构，没有直角应力集中区域，能分散飞坡落地时的垂直冲击载荷，避免焊缝位置出现疲劳开裂。整个轮毂采用等强度设计思路，在安装孔周边做了局部加厚，提升螺栓连接的压紧力承载能力，而在非受力的轮辋中段区域适当减薄壁厚，在保证整体结构强度的前提下控制了旋转件的自重，降低轮端转动惯量，对提升车辆的加速响应性有明显帮助。

　　从安装边界来看，这款轮毂的轴向安装距经过精准校核，装配后轮胎外端面与车架下摆臂、减震器弹簧座的安全间隙预留充足，即使在最大减震压缩行程下，轮胎也不会与车架结构发生运动干涉。螺栓孔的分布圆直径严格匹配对应车型的轮边法兰参数，装配时无需额外打孔改制，直接通过四颗轮毂螺栓压紧即可完成固定，安装面的平面度控制在0.1mm以内，能保证压紧力均匀分布，避免长期使用后出现螺栓松动的问题。

　　实际使用场景中，这类小尺寸轮毂适配的全地形车与迷你巴哈赛车，多行驶在沙地、泥地、碎石路等非铺装路面，轮毂除了承受垂直载荷外，还要频繁承受路面凸起带来的径向冲击、转向时的侧向弯矩，以及驱动、制动时的扭矩载荷。设计时针对这些工况做了针对性的结构强化，轮辋的槽底位置预留了气门嘴安装孔，位置避开了轮辐的遮挡区域，方便充气操作与胎压检测。轮辋的胎圈座角度符合越野轮胎的通用安装标准，更换不同品牌的同尺寸越野轮胎时无需额外修配，轮胎拆装过程中也不会刮伤胎圈橡胶层。

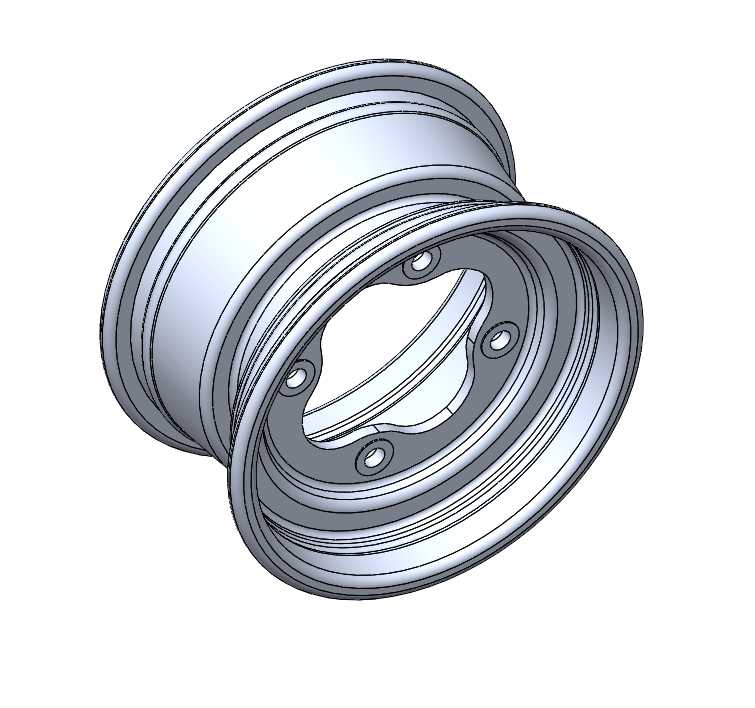

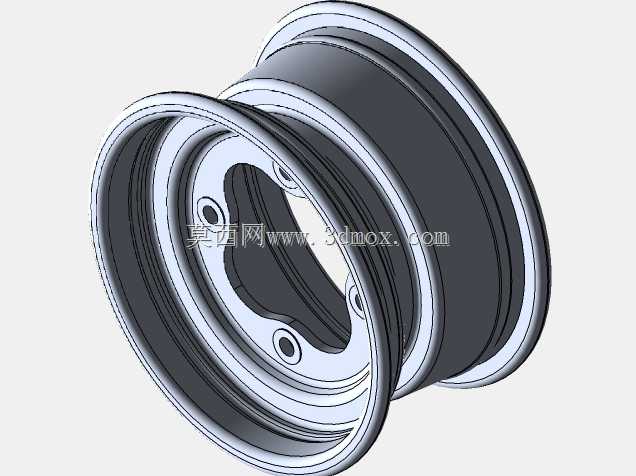

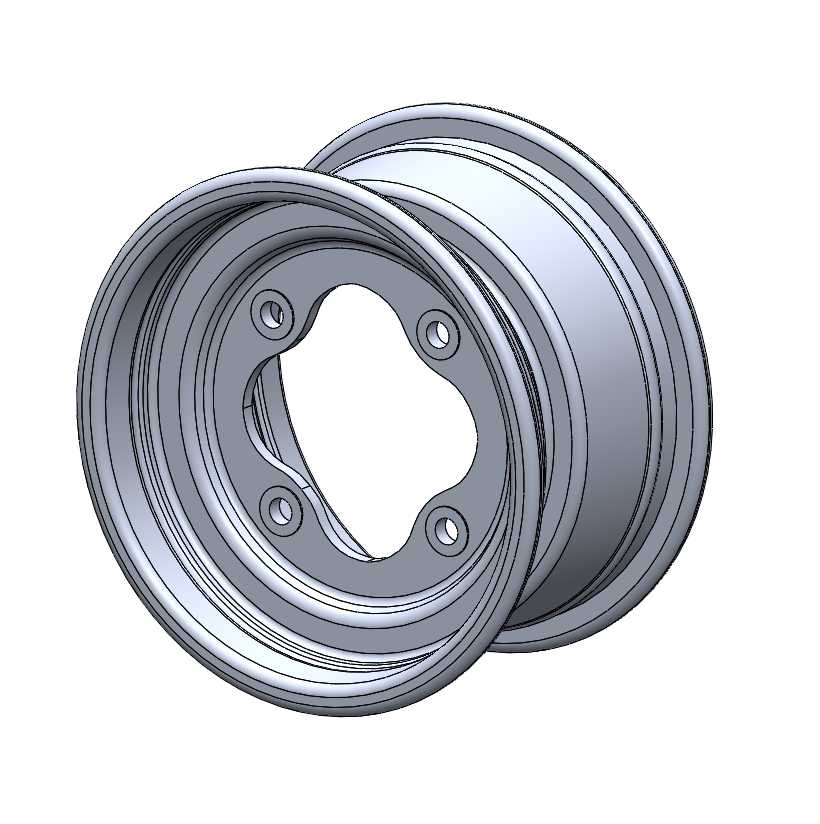

　　从建模逻辑来看，整个模型采用旋转特征加阵列孔位的建模思路，轮辋的各段直径、过渡圆角完全参照实际钢制轮毂的冲压成型工艺设计，没有出现无法通过冲压工艺实现的倒扣或极端壁厚结构，后续如果要开模量产，模型可以直接作为冲压模具的设计参考，不需要做大幅的结构调整。安装盘面的异形中心孔轮廓，完全匹配对应车型轮轴的外花键轮廓，配合间隙控制在合理范围内，装配时既能顺利套入，又不会出现过大的旷量，保证轮端的传动精度。
