壳牌环保马拉松赛电动原型车底盘车架结构

　　该桁架式车架结构针对壳牌环保马拉松赛事的电动原型车开发，核心应用场景为低能耗竞速类赛事的整车承载平台，需要在满足赛事规则对车身尺寸、安全结构要求的前提下，最大化降低结构自重，同时保证整车行驶过程中的结构刚度与动态稳定性。从实际用途来看，该底盘作为整车所有子系统的安装基体，需要承接前部转向机构、中部驾驶舱与电池组、后部驱动单元的安装载荷，同时要承受车辆过弯时的侧向载荷、制动时的纵向载荷以及颠簸路面带来的垂向冲击载荷，避免结构出现共振或者永久变形。

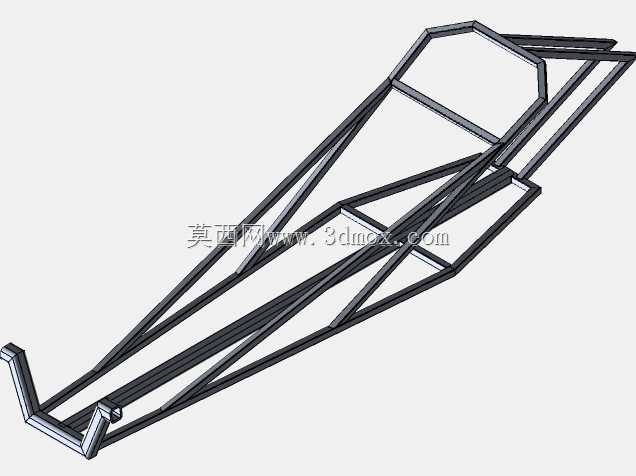

　　设计思路上采用了空间钢管桁架的结构形式，没有使用传统乘用车的冲压焊接承载式车身结构，主要是考虑到原型车小批量试制的加工便利性，以及桁架结构在轻量化与刚度平衡上的优势：通过不同管径、壁厚的钢管拼接，将载荷沿管材轴向传递，最大化发挥材料的抗拉压性能，避免板材弯曲带来的材料冗余。前部结构做了收窄的锥形设计，一方面是为了降低整车迎风面积，匹配赛事对低风阻的要求，前部预留的安装位可以固定转向立柱、制动踏板组以及前悬安装点，前端的突出结构同时兼顾了低速碰撞时的溃缩吸能空间，避免碰撞载荷直接传递到驾驶舱区域。

　　中部驾驶舱区域采用了六边形的环框结构，作为整个车架的刚性核心，环框周边的管材做了加密斜撑布置，保证驾驶舱在侧碰、翻滚时的结构完整性，符合赛事对驾驶舱生存空间的强制要求，驾驶舱底部的平面框架预留了电池组、座椅的安装孔位，安装平面的平面度公差控制在1mm以内，避免电池组安装后出现受力不均的情况，同时中部框架的横向宽度严格控制在赛事规则允许的范围内，保证驾驶员有足够的操作空间，同时不会额外增加风阻与自重。

　　后部结构采用了双纵梁搭配斜撑的布置形式，主要用于固定驱动电机、减速机构以及后悬安装点，纵梁的管材规格比前部辅助支撑杆件更厚，因为驱动与制动的峰值载荷都会直接作用在后部纵梁上，斜撑的角度经过反复调整，将后悬点的载荷直接传递到中部核心环框上，避免后部结构出现应力集中。整个车架的所有管材连接节点都采用了相贯线切割后满焊的工艺，建模过程中所有相贯面都做了贴合处理，没有出现间隙或者重叠的几何错误，方便后续直接导出工程图用于管材切割与焊接工装制作。

　　安装边界方面，整车轴距控制在1.8米左右，前轮距0.75米，后轮距0.7米，车架整体离地间隙在满载状态下不小于80mm，满足赛事场地的通过性要求；所有子系统的安装点都采用了统一的安装孔位标准，转向、悬置、电池固定点的孔位公差控制在±0.2mm，保证后续装配时不需要额外配钻。结构设计过程中通过对不同工况的载荷模拟，对非承载区域的管材做了壁厚优化，在保证整体扭转刚度不低于12000N·m/deg的前提下，将整个车架的自重控制在12kg以内，最大化降低整车整备质量，提升车辆的能耗表现。另外车架的上部结构预留了车身覆盖件的安装点，覆盖件采用轻量化复合材料制作，安装点的位置均匀分布在车架上沿，避免覆盖件安装后出现振动异响，同时方便赛事过程中快速拆装维护。
