98款雪佛兰科德特14寸乘用车轮毂结构

　　这款14英寸乘用车轮毂，适配90年代紧凑型家用轿车的行走系统，主要承担承载车身载荷、传递行驶扭矩、配合轮胎缓冲路面冲击的核心作用，在整车行走机构中属于直接关联行驶安全与操控表现的关键部件。日常使用场景覆盖城市铺装路面通勤、城郊非铺装路面短途通行，轮辐采用五辐式大开口布局，一方面能在行驶过程中为制动盘、制动卡钳预留足够的散热风道，避免连续制动后热量堆积引发制动效能衰减，另一方面大尺寸的辐条间隙也能降低日常维护时的拆装难度，清理轮腔积泥、检查制动片磨损状态时无需额外拆卸遮挡结构。

　　设计阶段首先锁定安装边界参数，中心孔直径匹配对应车型的轮毂轴头尺寸，确保装配后同轴度偏差控制在0.05mm以内，避免高速行驶时出现轮端抖动；PCD节圆直径严格对应原车螺栓孔位分布，五颗固定螺栓的孔位公差控制在±0.02mm，保证装配时螺栓能顺利穿入，不会出现强行别入螺栓导致的应力集中问题；轮辋宽度适配14英寸规格的常规乘用轮胎，胎圈座的轮廓尺寸完全符合行业通用标准，轮胎装配后能保证胎唇与轮辋紧密贴合，高速行驶时不会出现漏气、胎圈脱开的风险。偏距参数经过反复校核，确保轮毂装车后不会超出翼子板边界，同时转向打满时不会与减震器、下摆臂、翼子板内衬发生运动干涉，预留的跳动间隙能覆盖悬架最大压缩、拉伸行程下的位置偏移。

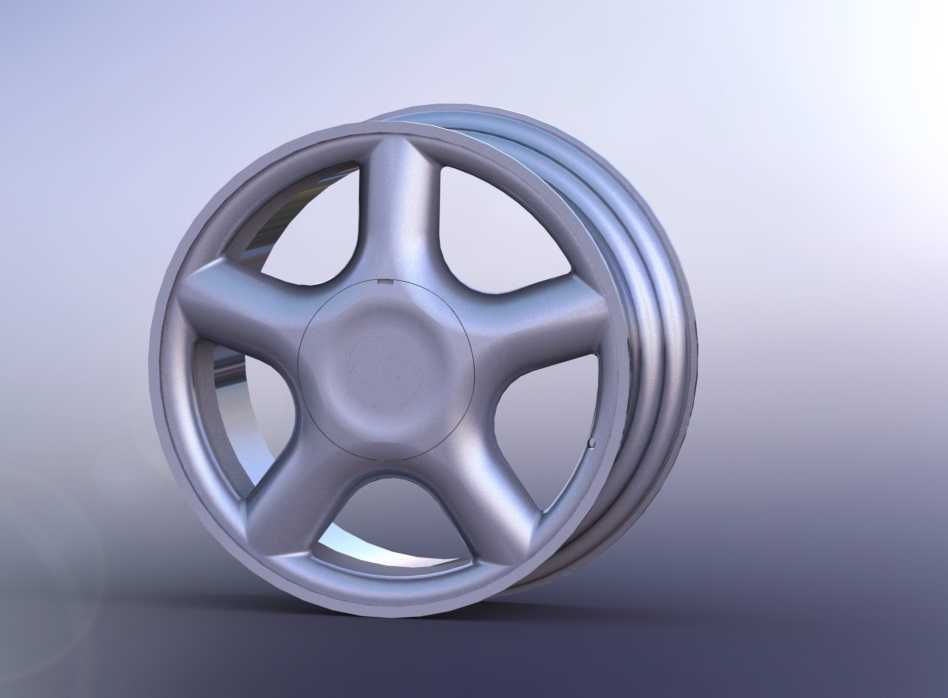

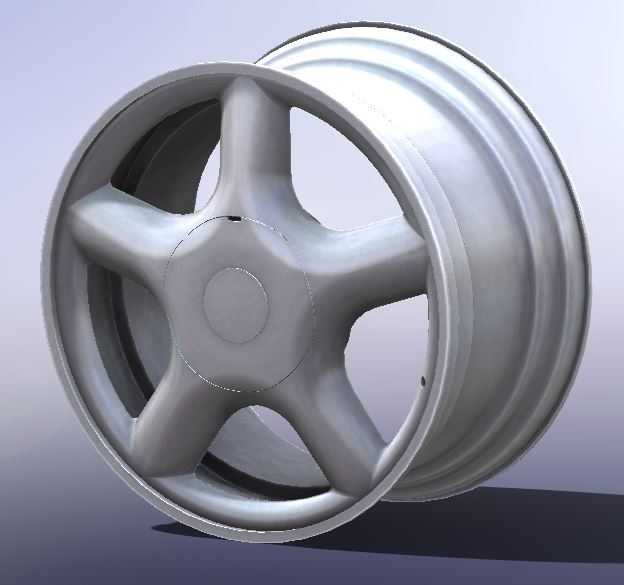

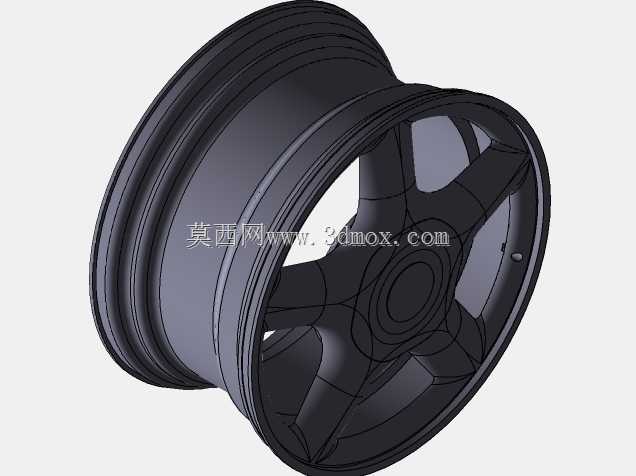

　　轮辐的造型采用等宽五辐设计，每根辐条从中心盖位置向轮辋边缘平滑过渡，截面采用变厚度设计，靠近中心安装座的位置厚度更大，能承受起步、制动时的扭矩冲击，靠近轮辋的位置适当减薄，在保证结构强度的前提下降低整体重量，减少簧下质量，提升悬架的响应速度。中心盖区域做了内凹式平面设计，既可以容纳品牌标识安装位，也能避免日常行驶中飞石磕碰直接损伤轴头螺母。轮辋部分采用双凸峰结构，能在轮胎亏气状态下临时限制胎圈移位，降低突发漏气时的行驶风险，轮缘位置做了圆弧过渡处理，拆装轮胎时不会划伤胎唇橡胶，也能减少路边停车时路肩剐蹭对轮辋边缘的损伤。

　　从建模逻辑来看，整个模型先以旋转特征构建轮辋的基础回转体轮廓，再通过草图绘制单根轮辐的截面形状，利用阵列特征完成五根辐条的均匀分布，之后对辐条与轮辋、辐条与中心安装座的衔接位置做圆角过渡处理，消除应力集中的锐角结构，最后对螺栓孔、中心孔、气门嘴孔做切除特征，保证所有安装位置的尺寸精度。模型的曲面过渡连续，没有突兀的棱角，既还原了实物的金属质感，也能直接用于后续的有限元强度分析、渲染展示、改装适配校核等工作，对于同年代同规格车型的轮毂改装替换、维修配件测绘、行走系统教学演示都有实际参考价值。

　　实际装车验证逻辑上，这类轮毂需要满足径向载荷疲劳测试、弯曲疲劳测试、冲击测试的基本要求，五辐结构的应力分布相对均匀，每根辐条独立承担载荷，即便单根辐条出现轻微损伤，剩余结构也能临时支撑车辆低速行驶到维修点位，相比多辐细条结构，抗冲击能力更强，更适配早年道路条件相对复杂的使用环境。气门嘴孔预留位置在两根辐条之间的轮辋凹槽处，安装气门嘴后不会被辐条遮挡，充气、检测胎压时操作空间充足，也不会在轮胎转动时与制动部件发生刮碰。
