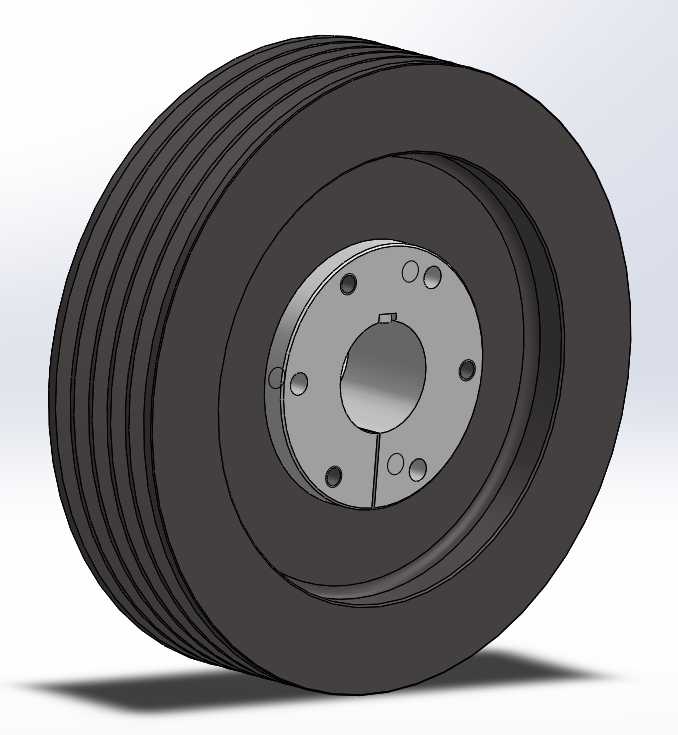

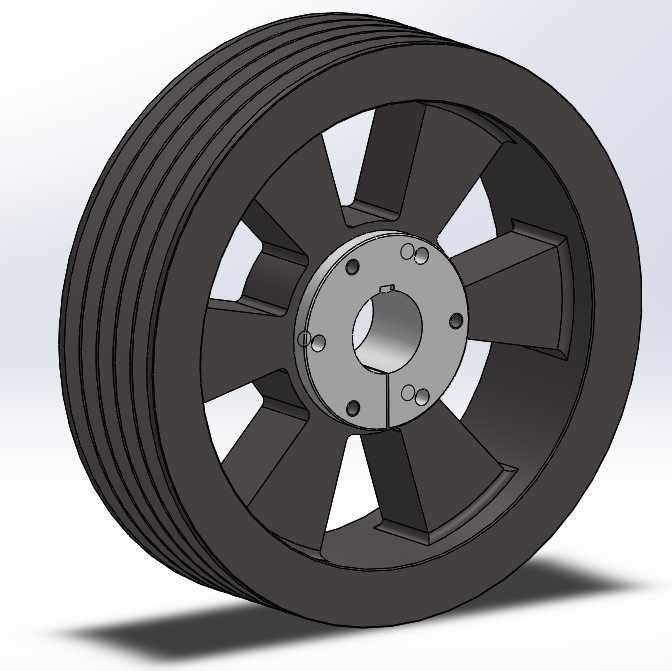

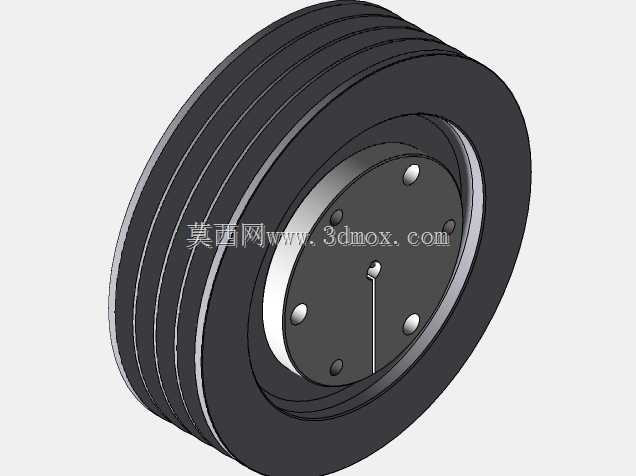

多槽带轮式传感检测轮组结构

　　在工业传动与转速检测融合的应用场景里，这类带传感检测功能的多槽轮组，常被布置在动力传输链路的从动端，既承担多楔带的动力传递负载，又能通过轮体端面的感应点位，配合外置的接近式传感元件完成转速、转角的实时信号采集，替代了传统分体式带轮加编码盘的冗余安装结构，在纺织机械的罗拉传动、输送线的驱动辊端、小型风机的动力输出侧都有广泛适配空间。从实际使用的功能逻辑来看，轮体外侧的多道环形楔槽是匹配标准多楔带的核心结构，槽型的弧度、槽间的间距严格对应通用多楔带的齿形参数，保证传动过程中皮带不打滑、不偏磨，能稳定传递额定范围内的扭矩；轮体中心的内孔是与传动轴配合的安装基准，孔壁的加工精度直接决定轮组运转的同轴度，

　　避免高速转动时出现径向跳动影响检测精度。端面分布的多个金属感应凸点，是配合传感元件完成信号触发的核心结构，凸点的高度、分布的角度间隔经过精准计算，每转过一个凸点就会给传感单元输出一个脉冲信号，后端的控制系统通过统计脉冲频率就能换算出实时转速，相比外置编码盘的安装方式，这种集成式结构不需要额外预留编码盘的安装空间，也省去了编码盘与轴端的同轴度调试步骤，能大幅缩减装配环节的工时。设计这类轮组的时候，首先要平衡传动负载与检测精度的双重需求，轮体主体采用耐磨的工程材质或者轻质合金，既保证带槽部分的耐磨寿命，又能降低整体转动惯量，减少动力传输过程中的惯量损耗；端面的感应凸点采用导磁金属材质，保证传感元件能稳定识别触发信号，

　　不会因为材质导磁率不足出现信号丢脉冲的问题。安装边界上，轮组的轴向厚度要匹配安装位的轴段长度，外侧多楔槽的位置要对应传动皮带的走线平面，避免皮带出现轴向偏斜；端面感应凸点的回转平面要与外置传感元件的检测端面保持平行，两者的间隙要控制在传感元件的额定检测距离范围内，一般留1到2毫米的间隙即可，间隙过大会导致信号触发不灵敏，间隙过小则容易在轮组出现径向跳动时刮碰传感探头。在实际选型适配的时候，要先确认传动端所需传递的额定扭矩，匹配对应槽数的轮体，槽数越多能传递的扭矩上限越高；再根据后端控制系统所需的转速检测分辨率，选择端面凸点的数量，凸点分布越密，单位转角内输出的脉冲数越多，转速检测的分辨率就越高，适合对转速控制精度要求高的场合，

　　比如精密输送线的定长送进、纺织机械的恒线速传动场景。轮体的中心安装孔可以根据实际轴径做适配加工，孔内可以加工键槽配合平键传递扭矩，也可以采用顶丝锁紧的方式固定在光轴上，适配不同的安装工况；轮体外侧的挡边结构能防止皮带运转过程中脱出轮槽，挡边的高度略高于皮带的安装高度，既不干涉皮带的正常运转，又能起到可靠的限位作用。这类集成传感触发结构的带轮，相比传统分体结构的组件，整体的装配同轴度更容易保证，因为感应凸点与带轮本体是一体化加工成型的，不存在分体装配时的角度偏差、同轴度偏差问题，长期运转后也不会出现编码盘松动移位导致的检测误差，设备的长期运行稳定性更有保障。在日常维护环节，只需要定期检查多楔槽的磨损情况、感应凸点表面是否有油污铁屑附着即可，不需要像分体编码盘那样定期检查紧固螺丝是否松动、编码盘是否有移位，维护工作量大幅降低。
