佩内拉多安提戈之门悬挂式防护实验装置

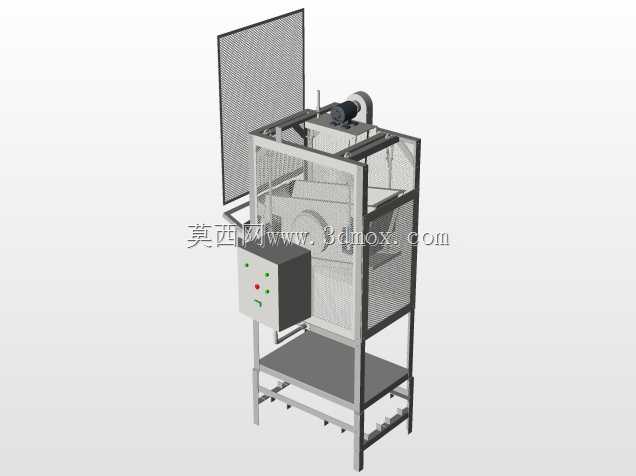

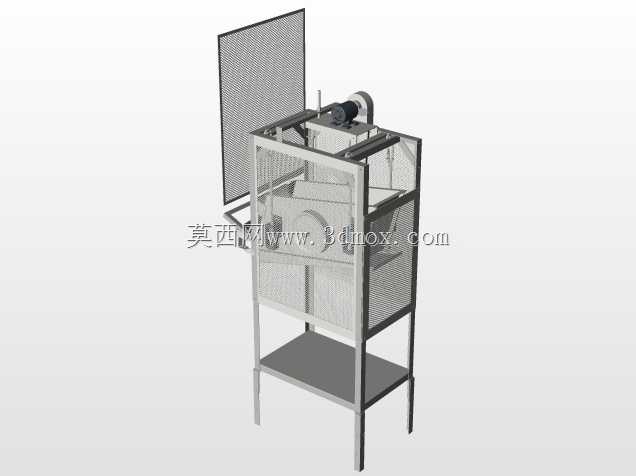

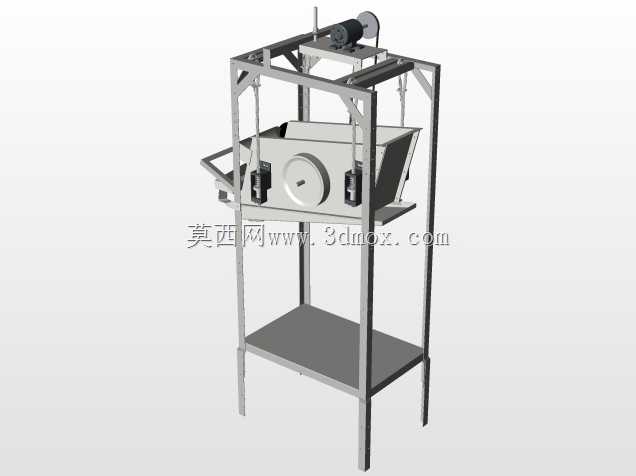

　　这套装置的设计初衷是面向小型工业实验场景的安全防护与操作承载需求，整体采用立式框架结构搭建，主体受力框架选用标准矩形钢管焊接成型，框架底部设置带安装孔的水平支撑脚，可直接通过膨胀螺栓固定在混凝土地面，安装时需保证框架整体垂直度偏差不超过1.5mm/m，避免上部悬挂部件运行时出现偏载晃动。上部的悬挂驱动单元安装在框架顶部的横梁上，驱动单元外侧设置半包围式的金属防护网罩，网罩采用2mm厚冷轧钢板冲孔成型，冲孔孔径控制在8mm以内，既可以保证驱动部件运行时的通风散热需求，又能防止操作人员肢体意外伸入运动部件区域造成机械伤害。框架中部为核心操作空间，三面都安装了快拆式的金属网防护门，防护门与框架之间采用合页连接并配套安全联锁开关，

　　当任意一侧防护门被意外打开时，驱动单元的控制回路会立即切断动力输出，同时触发制动机构锁止悬挂部件，避免带载状态下部件坠落。侧面独立安装的控制箱采用壁挂式固定在框架立柱上，控制箱面板上设置了启动、停止、急停三个操作按钮，同时配套电源指示灯与运行状态指示灯，控制箱内部预留了PLC扩展安装位，可根据后续实验需求接入不同的传感检测元件，实现更复杂的逻辑控制流程。下部设置的水平置物平台采用花纹钢板铺设，平台边缘做15mm高的翻边处理，可防止放置在平台上的实验工件、工具意外滑落，平台下方预留了200mm高的走线空间，所有动力线缆与信号线缆都通过框架立柱内部的穿线孔布置，避免线缆外露造成的剐蹭、绊倒风险。装置后侧的大面积防护挡板采用铰链式连接，

　　可整体向上翻开锁定，方便后期对内部部件进行维护检修，挡板翻开后的最大开启角度为110度，翻开后可完全露出框架内部的所有安装空间，无需额外拆解其他结构件即可完成驱动部件的更换、传动部件的润滑保养作业。在实际应用场景中，这套装置可配套不同的检测传感元件完成小型工件的悬挂式测试、模拟工况下的安全防护联锁验证等作业，设计时充分考虑了操作人员的作业 ergonomics 需求，操作按钮的安装高度距离地面1.2m，正好对应成年操作人员站立操作的舒适高度，中部操作空间的净宽度为800mm，可满足单人在装置前完成工件装夹、参数调整等常规操作，不需要额外预留过大的操作空间，适合布置在实验室、小型试制车间等场地面积有限的区域。

　　框架的所有焊接位置都做了打磨去毛刺处理，整体表面经过喷塑处理，可适应常规工业环境下的防腐蚀、防剐蹭需求，安装时不需要额外做地基处理，只要地面平整度满足要求即可快速完成部署，后期如果需要调整作业位置，也可通过叉车整体转运，不需要拆解主体结构。驱动单元的输出端预留了标准的法兰安装接口，可根据不同的实验需求更换不同的悬挂夹具，适配不同重量、不同尺寸的被测工件，最大可承载15kg的悬挂负载，运行时的噪音控制在65dB以内，不会对周边的作业环境造成噪音干扰。防护网的网格尺寸经过严格核算，在保证结构强度的前提下最大化减少对操作人员观察视线的遮挡，操作人员站在装置正前方即可清晰观察到内部实验部件的运行状态，不需要额外加装观察窗。控制箱的防护等级达到IP54，可适应车间内少量粉尘、偶尔溅水的使用环境，所有接线端子都做了防松处理，长期运行不会出现接线松动导致的接触不良问题。
