车载专用佩尼亚德弗雷奥传感组件结构

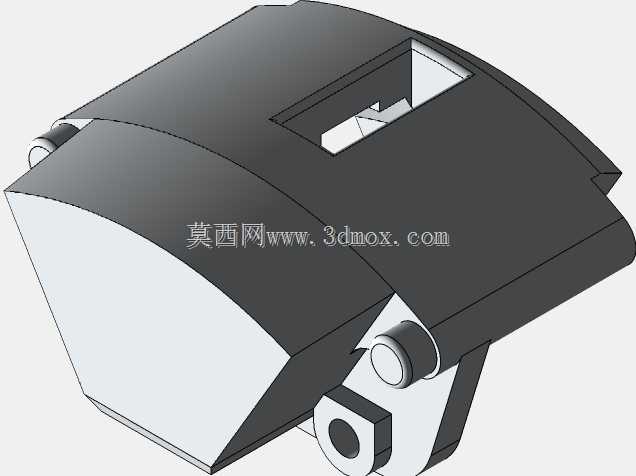

　　在车载电控系统的布局设计中，这类传感组件的安装适配性直接决定了整车信号采集的可靠性，不少刚接触车载电控结构设计的工程师，很容易忽略传感部件和周边安装位的干涉问题，最后装车阶段才发现接插件插拔空间不足、固定耳受力角度不对，甚至出现运行过程中部件松脱的隐患。这款传感组件的结构设计，首先考虑的是车载复杂安装环境下的适配性，主体采用半包覆式的壳体结构，弧形端面可以更好贴合车载安装位的曲面轮廓，避免和周边线束、管路产生硬干涉。从结构细节来看，壳体侧面伸出的两个圆柱定位柱，和安装基座上的定位孔采用间隙配合设计，装配时可以快速完成预定位，不需要额外的工装辅助对准，下方带通孔的固定耳采用加厚结构，螺栓锁紧时的受力可以均匀分散到壳体主体，

　　不会出现局部应力集中导致的壳体开裂问题。壳体顶部预留的开槽结构，是内部感应元件的信号采集窗口，窗口边缘做了内凹的止口设计，后续加装密封防护盖时可以直接卡入止口，不需要额外打胶就能满足车载环境下的防尘防水要求，适合发动机舱、底盘等存在飞溅泥水、粉尘的安装场景。实际应用中，这类传感组件主要负责采集车辆运行过程中的位置、位移或者转速类信号，壳体的外形尺寸经过多轮适配调整，整体轮廓的最大边界控制在紧凑范围内，不会占用过多的车载安装空间，接插件的位置设置在壳体侧方，插拔操作时手部的操作空间预留充足，即使在整车装配后期，周边已经布置好线束和管路的情况下，也能顺利完成接插操作。设计过程中，壳体的壁厚采用均匀化设计，整体壁厚保持一致，

　　既可以满足注塑成型时的工艺要求，避免出现缩痕、翘曲等成型缺陷，也能在保证结构强度的前提下控制部件重量，符合车载部件轻量化的设计趋势。固定耳的安装孔位和定位柱的相对位置公差控制在较小范围内，装配后传感组件的感应面和被测部件的间隙可以保持在设计要求的区间内，不会因为安装偏差导致信号采集精度下降，甚至出现信号丢失的问题。不少工程师在选型这类车载传感部件时，往往只关注电气参数，忽略结构安装的适配性，最后不得不修改周边的安装支架，既增加了设计成本，也拉长了项目开发周期，这类经过实际安装验证的传感组件结构，可以直接适配通用车型的标准安装位，不需要额外做结构修改就能直接装车使用。壳体的边角位置都做了圆角过渡处理，

　　一方面可以避免装配过程中锋利边角划伤操作人员或者周边线束，另一方面也能减少应力集中，提升部件在车辆运行振动环境下的结构寿命，即使长期承受路面传递的振动载荷，壳体也不会出现开裂损坏的问题。侧面的定位柱除了装配预定位的作用外，还能在车辆运行过程中承受横向的剪切力，减少固定螺栓的受力负荷，避免螺栓因为长期受剪切力出现断裂的隐患，整个结构的受力路径经过优化，外部载荷可以通过定位柱、固定耳均匀传递到安装基座上，不会让壳体的薄弱位置承受额外载荷。
