这类带侧向安装弹片、侧部引出接线脚的触觉检测开关,在消费电子、小型自动化检测工位、智能门锁触发机构、小家电触控反馈模块里的应用占比不低,做结构选型的时候经常会碰到这类器件的装配校核需求。从实际使用场景来看,这类开关不需要太大的触发行程,通常触发压力控制在几十克到一百多克的区间,靠前端圆柱状的触发头接收外部的按压位移,内部的弹片触点完成通断信号的输出,用来检测部件是否到位、门盖是否闭合、按键是否被触发这类开关量信号,相比光电类的检测元件,它的抗粉尘干扰能力更强,不需要额外的信号放大电路,直接接入主控的IO口就能读取信号,在成本敏感、检测精度要求不极端的工位上适配性很好。

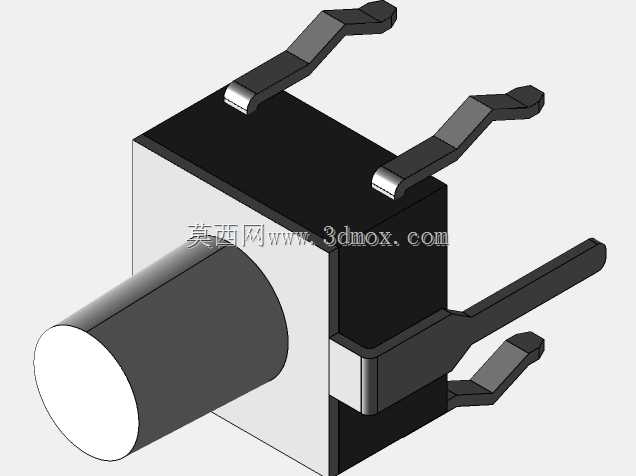

从结构设计的角度拆解这个模型,主体的黑色方块部分是开关的绝缘基座,一般采用耐高温的工程塑料注塑成型,用来固定内部的触点弹片、引出端子还有外部的安装固定结构。基座上伸出的四个带弯折的金属弹片是安装固定脚,设计的时候特意做了向外的预张角,装配的时候对准PCB板上对应的安装孔插进去,弹片的倒刺结构会卡在PCB的孔壁上,不需要额外焊接固定就能实现预定位,后续过波峰焊的时候焊锡会顺着弹片和孔壁的间隙填充,既完成电气连接也实现结构固定,这种设计比直插式的引脚抗振动能力更强,在有轻微振动的使用场景下不容易出现引脚脱焊、开关移位的问题。前端伸出的圆柱触发头是和外部被检测部件直接接触的部分,头部做了圆弧过渡,避免长期按压的时候刮擦被检测件的表面,触发头和基座之间的配合间隙控制得很小,既保证按压的时候动作顺滑无卡滞,也能阻挡外部的灰尘、细小杂物进入开关内部,延长触点的使用寿命。侧部伸出的扁平引脚是信号输出端,相比底部出脚的开关,侧出脚的设计可以降低整体的装配高度,在厚度方向空间紧张的产品里,比如超薄的智能门锁面板、小型手持检测设备里,能省出至少2-3mm的垂直空间,给其他元器件的排布留出余量。

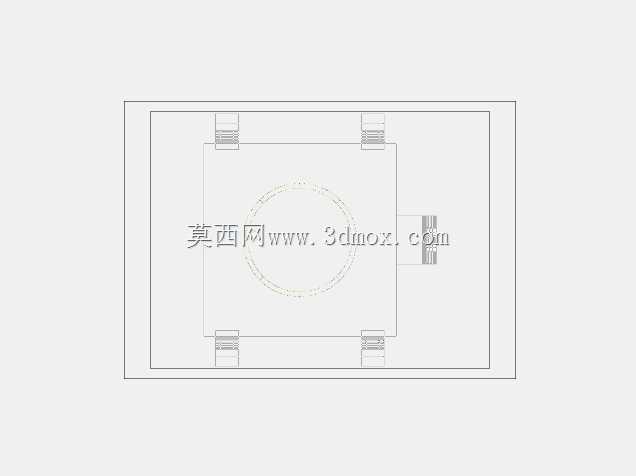

做三维建模和装配校核的时候,首先要关注几个关键的安装边界尺寸:首先是基座主体的长宽高尺寸,要在PCB板上预留对应的安装避让区域,不能和周边的电容、电阻等元器件发生干涉;其次是四个安装弹片的位置度,弹片的中心距要和PCB上的安装孔中心距严格匹配,公差控制在0.1mm以内,不然插装的时候会出现弹片变形、插装不到位的问题;然后是触发头的伸出长度和触发行程,要计算被检测部件的运动位移,保证部件运动到指定位置时,触发头被按压的行程在开关的额定触发行程范围内,不能超行程按压,不然会压坏内部的弹片结构,也不能按压行程不足导致信号无法触发。还要注意触发头的中心高度,要和被检测部件的接触面对齐,避免出现偏载按压,偏载会导致触发头受力不均,长期使用会出现磨损加剧、触发压力漂移的问题。
在实际的设备调试过程中,这类开关的固定可靠性很容易被忽略,很多设计人员只预留了插装孔,没有考虑弹片的预紧力,在长期反复按压的工况下,开关可能会出现轻微的后退移位,导致触发位置偏移,所以在建模的时候可以在开关基座的尾部预留一个限位挡筋,挡筋高度刚好顶住基座的后端面,抵消按压时候的反向力,不需要额外点胶固定就能保证位置稳定。另外接线引脚的走线要注意避开运动部件,引脚的焊接处要做应力释放,避免设备运输过程中的振动导致引脚焊点断裂。这类开关的触点负载通常不大,一般用来传输信号,不能用来直接驱动大功率的负载,选型的时候要核对触点的额定电流电压参数,避免出现触点烧蚀的问题。从建模的细节来看,这个模型还原了弹片的弯折角度、触发头的圆弧细节、基座的分型线位置,在做整机虚拟装配的时候,可以直接用来做干涉检查,模拟实际按压的动作行程,验证结构设计的合理性,减少后续打样试装的迭代次数。
