四位共阳红色七段数码显示组件结构设计

　　做工业控制板卡、小型检测设备的数显界面设计时，这类四位七段数码显示组件是绕不开的选型对象，和点阵屏、OLED屏相比，它的亮度过载能力强，在车间强光环境下依然能保持清晰的读数辨识度，而且驱动逻辑简单，不需要复杂的显存刷新协议，用普通IO口配合译码芯片就能直接驱动，非常适合用在温控器、计数器、小型称重仪表、电源电压电流显示面板这类只需要输出数字量读数的场景。

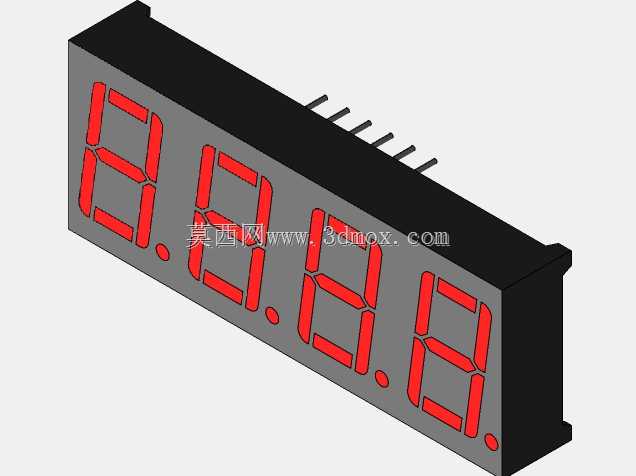

　　从结构设计角度看，这款四位显示组件采用一体化黑色阻燃塑封外壳，外壳做了轻微的遮光倒角设计，每一位数码管的显示区域都有独立的内凹遮光槽，能避免相邻位的段码发光串扰，就算是长时间高亮度点亮，也不会出现数字边缘发虚、相邻位数字晕染的问题。四个数字位沿长度方向等距排布，每个数字位右下角集成了独立的小数点发光段，可根据显示需求点亮对应位的小数点，实现不同精度的数值显示，比如显示温度时可点亮第二位小数点实现一位小数精度，显示电压时可点亮第三位小数点实现两位小数精度，适配不同的测量显示需求。

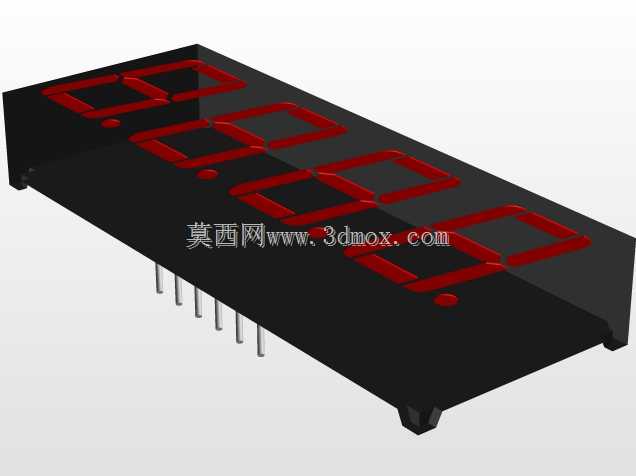

　　组件的引脚采用直插式排布，所有引脚统一从壳体后侧的同一侧伸出，引脚间距做了标准化设计，刚好匹配通用万用板、标准PCB焊盘的孔距，不需要额外做异形焊盘设计，焊接时引脚的插入深度有壳体后侧的凸台做限位，不会出现引脚插接过深顶到内部PCB、或是插接过浅焊接不牢的问题。壳体底部做了两个对称的定位柱，安装时可以先把定位柱卡入面板的对应定位孔，再从后侧用卡扣或是热熔胶固定，不需要额外打螺丝，能大幅减少面板装配的工时，而且定位柱的存在能保证显示面和面板开孔完全对齐，不会出现装歪后数字被面板边缘遮挡的问题。

　　设计这款组件的三维模型时，首先要确认的是安装边界尺寸：壳体的总长度、宽度、厚度要匹配常用的嵌入式面板开孔尺寸，一般这类四位数码管的面板开孔只需要比壳体外形单边留0.1mm的装配间隙就能顺利装入，不需要留过大的间隙，不然会出现面板和显示组件之间的缝隙漏光的问题。显示面的红色段码部分要做轻微的下沉处理，和黑色外壳的表面形成0.2mm左右的高度差，模拟真实数码管的段码封装结构，渲染出来的效果更贴近实物，不会出现段码和外壳齐平的违和感。引脚部分的长度要预留出焊接弯脚的余量，一般伸出壳体的长度控制在10mm左右，既满足波峰焊的引脚长度要求，也方便手工焊接后修剪多余引脚。

　　实际选型应用时，要注意这类数码管的段码电流参数，公共端的限流电阻要根据供电电压匹配，避免电流过大烧毁段码LED，不过结构设计层面不需要考虑电路参数，只需要保证安装位的尺寸匹配、引脚位置和PCB封装对应即可。另外这款组件的外壳采用哑光黑色塑材，表面没有做亮面处理，在工业环境下不容易积灰显脏，就算长时间使用表面有少量浮尘，用干布擦拭也不会留下划痕，不会影响显示区域的透光效果。和贴片式的数码管相比，这种直插式的四位一体组件结构强度更高，抗振动性能更好，用在有轻微振动的设备上，比如小型冲床的计数面板、移动检测设备的显示面板，不会出现引脚脱焊、显示断码的问题。

　　在做设备面板的三维装配时，这款模型可以直接导入到装配体中，和面板开孔、后侧PCB板做干涉检查，提前发现引脚和PCB上其他元器件干涉、壳体和面板加强筋干涉的问题，避免开模或是打样后才发现装配问题，减少样机迭代的次数。另外模型的显示段码部分做了独立的面拆分，在做渲染或是动画演示时，可以单独给需要点亮的段码设置发光材质，模拟实际工作时的数字显示效果，做产品宣传动画、操作演示动画时不需要额外做后期处理，就能直观展示设备的读数显示状态。

　　很多新手工程师在选型数码管时容易忽略小数点的位置，这款四位数码管的小数点都在每一位的右下角，是最通用的排布方式，能适配绝大多数的数显场景，如果是有特殊显示需求，比如需要显示时间的冒号，就需要选带中间冒号的型号，但通用工业场景下这种带右下角小数点的型号通用性最强，备件采购也更方便，不需要找特殊定制的型号，后期维护更换的成本更低。从安装维护的角度看，这种一体化的组件如果出现某一段损坏，整体更换的成本也很低，不需要单独更换单个数码管，维修时只需要把旧组件从面板拆下，焊下引脚换上新的即可，维修工时比用单个独立数码管拼接的结构少一半以上。
