小型激光测距雷达传感器结构设计

　　在做小型智能装备的传感选型配套时，这类小体积激光测距传感器的三维结构模型，能帮结构工程师省掉大量逆向测绘的时间，毕竟很多时候做整机布局，不需要拿到原厂的精确内部图纸，只要外部安装边界、引脚定义对应的结构尺寸准确，就能完成前期的堆叠设计。先从实际应用场景说，这类传感器常被用在小型服务机器人的避障模块、智能仓储的小件料位检测、桌面级自动化设备的工件到位判断，甚至是一些消费级智能硬件的近距距离感应场景，相比超声测距模块，它的检测精度更高，波束角更小，不会因为周边软质材料吸波出现检测失效的问题，相比大尺寸的工业激光雷达，它的体积更小，成本更低，适合短距、多点位的检测布局。

　　从功能特性来看，这款传感器采用飞行时间测距原理，有效检测范围覆盖厘米级到数米区间，响应速度能满足多数低速运动设备的实时检测需求，板载的信号处理芯片直接集成在传感本体上，不需要额外搭配信号调理电路，输出的数字信号可以直接和主流单片机、PLC的IO口通讯，减少了外围电路的设计工作量。设计这款模型的时候，首先还原了实际产品的安装结构：本体两侧带镀金安装孔的凸耳是核心安装位，两个安装孔的中心距、孔径都按照实际量产产品的尺寸做了还原，安装面的平整度、凸耳的厚度都做了细节处理，工程师在做安装板设计的时候，可以直接把这两个安装孔的特征引用到安装板的草图里，不需要反复核对尺寸，避免出现安装孔位错位、螺丝干涉的问题。

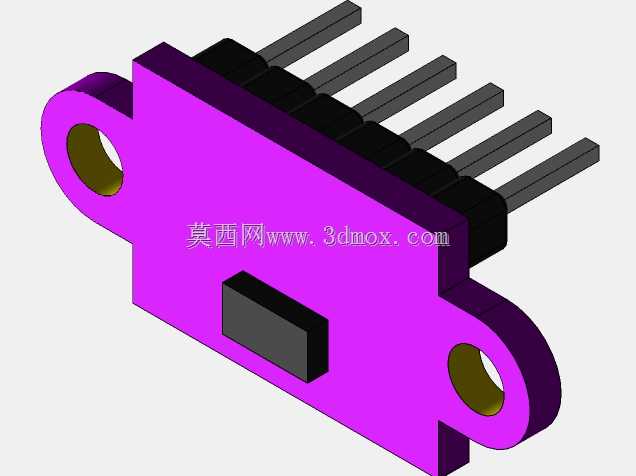

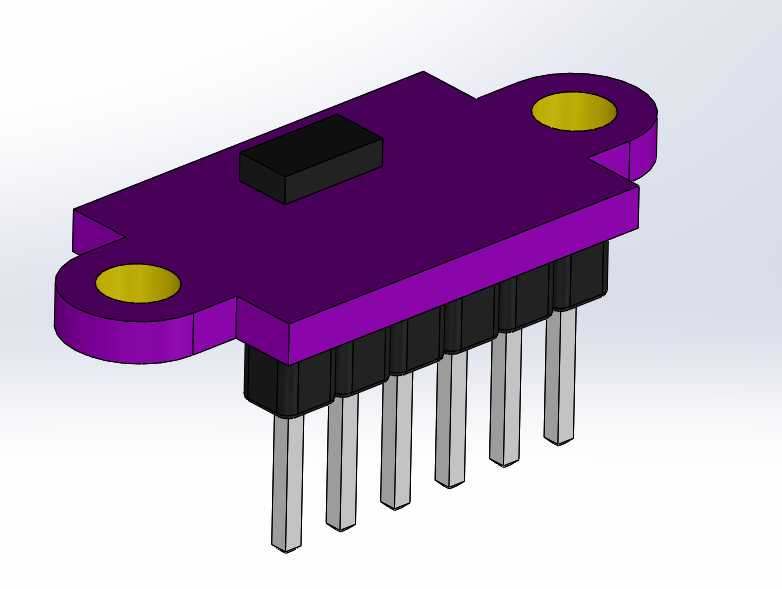

　　引脚部分的设计也做了精准还原，一共6根直插式引脚，每根引脚的截面尺寸、引脚间距、引脚伸出本体的长度都按照实际封装尺寸建模，引脚根部的黑色塑胶绝缘座也做了细节还原，在做PCB布局的时候，可以直接把这个模型导入PCB设计软件，匹配对应的封装尺寸，避免出现引脚和PCB焊盘错位、元件本体和周边元件干涉的问题。本体顶部的黑色方块是激光发射与接收的光学窗口，建模的时候特意留出了窗口的突出高度，在做整机外壳设计的时候，要对应这个窗口的位置预留通光孔，通光孔的尺寸要略大于光学窗口的有效区域，同时要注意窗口前方不能有透明或者半透明的结构件遮挡，避免影响激光的发射与接收，造成检测数据偏差。

　　从安装边界来看，这款传感器的本体厚度、整体宽度都控制得很小，适合在空间紧凑的设备内部安装，安装的时候要注意，传感器的引脚是直插设计，焊接到PCB上之后，本体底部和PCB表面要预留一定的间隙，避免焊接的时候助焊剂残留堆积在本体底部，长期使用出现腐蚀电路的问题；两侧的安装孔适合用M2或者M2.5的小螺丝固定，固定的时候不要过度拧紧螺丝，避免两侧的塑料安装耳出现应力开裂，毕竟这类传感器的外壳都是注塑成型的工程塑料，虽然有足够的结构强度，但过大的锁紧力矩还是会造成结构损坏。另外在布局的时候，要注意传感器的光学检测面要正对检测方向，倾斜角度不要超过产品允许的范围，否则会因为激光反射路径偏移，造成检测距离不准的问题。

　　建模的时候还特意还原了产品的外观细节，比如本体外壳的紫色塑壳质感、安装孔内的金属衬套特征、引脚的金属质感，这些细节虽然不影响结构安装，但在做整机渲染、方案汇报的时候，能让整体的装配效果更真实，方便和非技术岗的同事沟通方案的时候，更直观地展示元件的实际形态。很多工程师在做前期方案设计的时候，往往会忽略这类小元件的准确建模，等到打样的时候才发现元件和周边结构干涉，或者安装孔位对不上，耽误项目进度，这类经过实际尺寸核对的传感器模型，能在设计前期就把这些潜在的干涉问题排查掉，减少后期改模、调整PCB布局的工作量。

　　还要注意的是，这类传感器在安装的时候，要尽量远离强电磁干扰源，比如大功率的伺服电机、变频器这类设备，虽然模型本身不会体现电磁兼容的设计要求，但在结构布局的时候，要结合传感器的实际使用要求，预留足够的安全距离，或者在传感器和干扰源之间增加金属屏蔽结构，保证传感器的检测稳定性。另外，传感器的工作环境温度范围也需要在结构设计的时候考虑进去，如果是用在温度变化较大的户外场景，要在安装结构上预留一定的热膨胀间隙，避免因为温度变化造成结构应力拉扯传感器引脚，出现引脚脱焊或者本体变形的问题。
