IRF520功率MOS管驱动模块结构设计

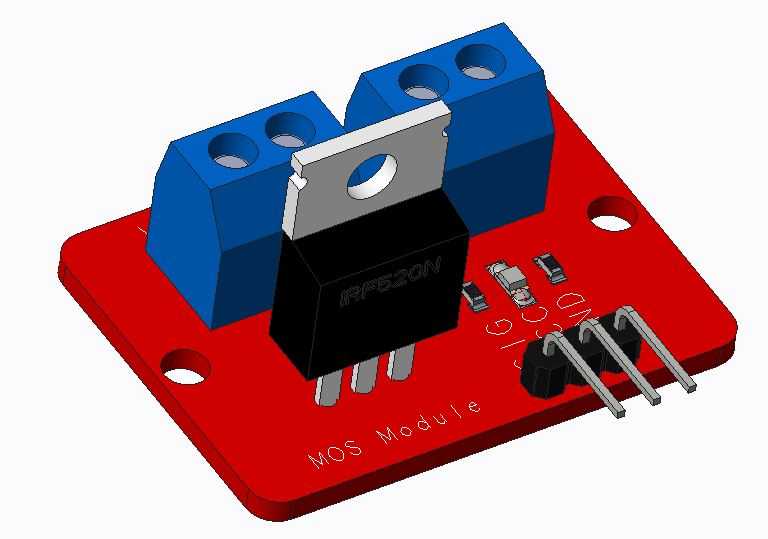

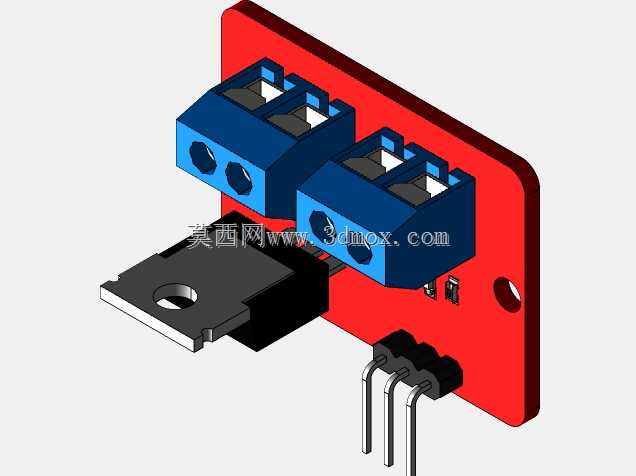

　　这款IRF520驱动模块的结构设计，核心围绕小功率负载的通断控制需求展开，在嵌入式开发、小型自动化装置的负载驱动场景中应用十分广泛，可直接对接Arduino等开源控制板的IO口，实现对直流电机、LED灯条、小型电磁阀等低压直流负载的开关控制，解决控制板IO口输出电流不足无法直接驱动功率负载的痛点。从结构布局来看，红色PCB基板作为整个模块的承载主体，板上预留了两个直径3.2mm的安装固定孔，孔位间距适配通用面包板及小型设备安装位的固定需求，安装时可通过M3螺丝直接固定在设备壳体或安装支架上，无需额外设计转接固定结构。基板上的功率器件IRF520MOS管采用立式安装方式，管身自带的金属散热片通过螺丝与管体紧固，

　　在持续通过大电流时可通过散热片及时导出热量，避免器件过热失效，散热片上预留的固定孔也可根据实际负载功率需求额外加装小型散热片，拓展模块的持续负载能力。模块的功率接线端采用两个蓝色大电流接线端子，端子的接线孔径可适配线径0.5-2.5平方毫米的导线，满足最大5A持续电流的接线需求，接线时无需焊接，通过端子顶部的螺丝即可压紧导线，现场接线与后期维护都十分便捷。信号输入端采用标准2.54mm间距的排针，共三个引脚分别对应信号输入、电源地、电源正，排针长度适配标准面包板的插接深度，也可直接通过杜邦线与控制板连接，插接后接触可靠，不易出现松脱接触不良的问题。PCB板上的丝印清晰标注了各个引脚的功能定义与接线方向，

　　安装接线时可直接参照丝印标识操作，避免接反引脚导致器件烧毁。板载的贴片电阻与稳压二极管构成了MOS管的栅极保护与驱动电路，可将控制板输出的信号电压稳定在MOS管的可靠导通范围内，同时抑制栅极的尖峰电压，避免静电或电压尖峰击穿MOS管栅极。整个模块的外形尺寸紧凑，长宽尺寸控制在45mm*30mm范围内，安装后不会占用过多设备内部空间，可直接集成在小型控制盒、实验装置内部。在结构设计过程中，充分考虑了手工焊接与批量生产的工艺可行性，所有器件的封装都选用通用标准封装，焊盘尺寸设计符合波峰焊与手工焊接的工艺要求，器件之间的间距预留了足够的焊接操作空间，不会出现器件干涉导致焊接困难的问题。功率回路的走线在PCB设计时做了加宽处理，

　　大电流路径的走线宽度不小于2mm，可承载持续大电流通过时的发热需求，避免走线过窄导致线路发热烧毁。信号回路的走线远离功率回路，减少功率回路开关时的电磁干扰对信号输入的影响，保证控制信号的稳定可靠。模块的边角做了圆角处理，避免安装时尖锐边角划伤操作人员或导线绝缘层，整体结构没有突出的尖锐部件，安装使用的安全性更高。在实际选型使用时，可根据负载的额定电压与电流参数确认模块的适配性，该模块支持的负载电压范围为0-24V直流，持续负载电流不超过5A，可满足绝大多数小型低压直流负载的驱动需求，安装时需注意MOS管散热片与安装面之间的绝缘处理，避免散热片与其他导电部件接触造成短路。
