槽型透射式光电开关结构三维设计

　　做设备电控选型和结构适配的时候，槽型光电开关是出场率极高的非接触检测元件，这款对射式槽型光开关的结构设计，完全贴合量产器件的实际安装与使用需求，没有做多余的艺术化修饰，所有结构特征都服务于实际装配与检测功能。

　　从实际应用场景来看，这类槽型光电元件常被用在自动化设备的原点定位、工件到位检测、转速计数、行程限位环节，比如小型传送带的物料到位触发、3D打印机的限位归零、点钞机的纸币计数、编码器的转速采集，甚至办公设备里的纸张进出检测，都能看到同结构元件的身影。它的检测逻辑很直接：槽体一侧是红外发射端，另一侧是接收端，当有不透明物体从槽口中间穿过，遮挡住红外光路，接收端的信号就会发生跳变，给控制系统输出开关量信号，整个检测过程不需要和被检测件接触，不会产生机械磨损，响应速度比机械微动开关快几个量级，也不会因为接触摩擦产生碎屑或者卡滞问题。

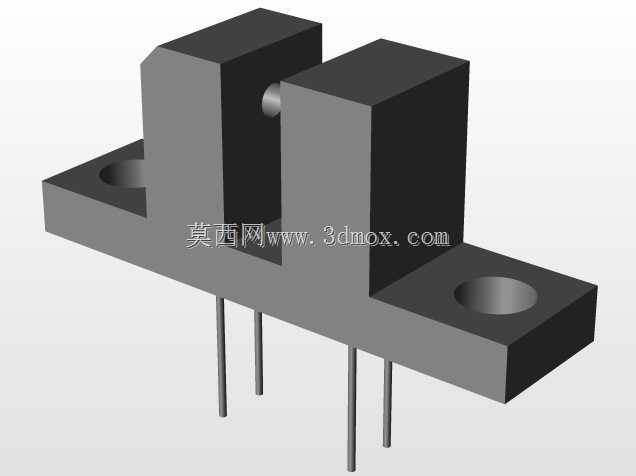

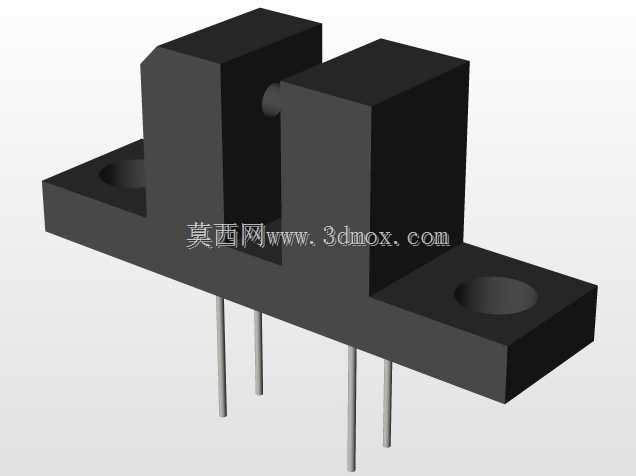

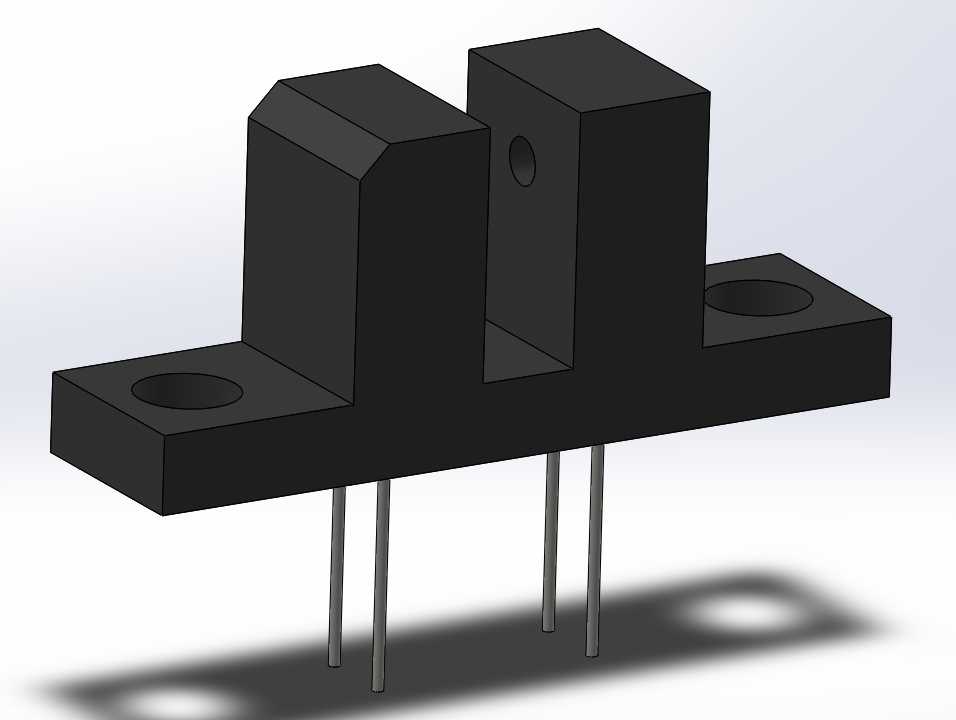

　　在结构设计思路上，主体外壳采用黑色不透光工程塑料造型，一方面是作为内部发射、接收芯片的封装载体，保护内部的半导体晶片、绑定金线不受外力磕碰和环境粉尘侵蚀，另一方面黑色材质可以隔绝环境杂散光的干扰，避免外界光线照射到接收管造成误触发。外壳的槽口宽度是核心设计参数，留足了被检测物体的穿行空间，不管是薄金属挡片、纸质标签还是塑料拨片，只要厚度在槽口间隙范围内，都能顺利触发光路遮挡，不会出现卡滞或者刮蹭外壳的问题。底座部分做了两个带沉台的安装孔，这两个孔的中心距严格匹配行业通用安装尺寸，安装时可以直接用M2或者M2.5的螺丝穿过孔位固定在PCB板或者设备支架上，沉台设计可以让螺丝头完全埋入塑料底座内，不会凸出来干涉周边的其他元件，也能保证安装后整个元件的底面完全贴合安装面，不会出现倾斜导致光路偏移的问题。

　　元件下方伸出的四个直插引脚，排布间距符合标准2.54mm排针间距规范，既可以直接插在印制板的对应焊盘孔里进行波峰焊焊接，也可以搭配插座做可拆卸连接，引脚的长度预留了足够的焊接余量，不会因为焊盘厚度或者板层差异导致引脚穿不透焊盘，同时引脚的位置和内部发射管、接收管的电极一一对应，做PCB封装设计的时候不需要额外调整引脚映射，能直接匹配常规的槽型光耦封装库。外壳侧面的小圆孔是封装注塑时的工艺定位孔，量产注塑的时候这个孔位用来和模具定位柱配合，保证整个外壳的成型尺寸精度，避免注塑件出现缩水、变形导致槽口错位，要是发射端和接收端的光轴不在同一条直线上，哪怕没有物体遮挡，接收端也收不到足够的光强，会直接导致元件失效。

　　做三维建模的时候，特意把外壳的棱角做了小倒角处理，这不是为了外观好看，而是实际量产的注塑件本来就不会有尖锐的直角，尖锐直角在注塑冷却的时候容易出现应力集中，导致零件开裂，同时装配的时候尖锐边角也容易划伤操作人员的手，或者刮伤相邻的导线绝缘层。底座下方的引脚做了等长处理，保证插件的时候四个引脚能同时接触焊盘，不会出现某一个引脚虚焊的问题。整个元件的外形尺寸控制得非常紧凑，不会占用过多的安装空间，在空间局促的小型设备内部也能灵活布置，比如手持设备、小型桌面自动化机构里，不需要预留太大的安装区域就能完成装配。

　　在安装边界的考量上，建模时严格还原了元件的外围最大轮廓，安装时只要保证槽口前方没有遮挡光路的结构件，安装面的平面度在常规公差范围内，螺丝锁紧扭矩不超过塑料件的承受上限，就不会出现安装后检测失效的问题。另外槽体的深度设计也兼顾了不同厚度挡片的使用需求，哪怕被检测的挡片有小幅的上下窜动，只要还在槽体的深度范围内，就不会脱离光路遮挡区域，能保证检测信号的稳定性，不会因为设备运行的小幅振动就出现信号闪断的情况。和反射式光电开关比起来，这种槽型对射结构的检测可靠性更高，不需要调整反射距离，也不会因为被检测物体的表面反光率差异出现检测误差，只要物体能挡住光路就能稳定触发，非常适合固定点位的精准检测场景。
