RC航模60cc排量燃气发动机结构模型

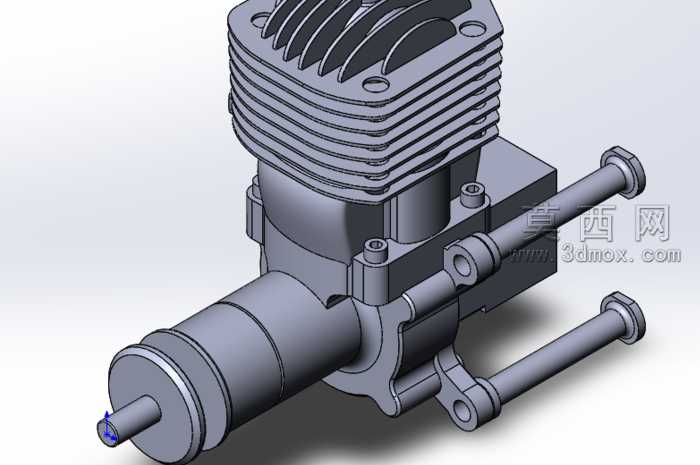

本模型为适配RC固定翼飞机的60cc排量单缸二冲程燃气发动机三维建模成果，建模过程严格遵循航模发动机的真实尺寸比例与功能结构逻辑，采用SolidWorks完成全参数化建模，所有特征均保留可编辑参数，方便后续根据装机需求调整缸径、行程、安装孔位等关键尺寸。模型完整还原了该款发动机的全部核心结构：上部为带密集散热鳍片的气缸头组件，散热鳍片采用等间距环形阵列排布，鳍片厚度、间距均参考真实航模发动机的散热需求设计，保证风冷散热效率的同时兼顾轻量化要求，气缸头顶部预留了火花塞安装位与缸盖固定螺栓孔，孔位公差按照航模装配标准设定；中部为曲轴箱主体结构，集成了进气道、排气道安装接口，以及前后曲轴轴承安装位，曲轴箱侧壁设计有发动机架固定凸台，凸台上的安装通孔位置完全匹配常见60cc航模发动机的安装架尺寸；前部为伸出的曲轴输出端，输出轴做了轴径台阶与定位卡簧槽设计，方便安装螺旋桨固定座；侧部延伸出双管式安装撑杆，撑杆末端带固定孔位，用于发动机在航模机身内的辅助定位与减震安装。材质渲染阶段，整体发动机主体采用哑光铸铝材质，还原小型航模发动机的铝合金压铸壳体质感，散热鳍片边缘做轻微倒角处理避免渲染出现锐利硬边，输出轴表面赋予光亮镀铬金属材质，固定螺栓统一采用镀锌钢材质，不同材质的粗糙度、金属度参数经过反复调试，渲染效果贴近真实发动机的金属质感。设计思路上优先保证结构的完整性与装配合理性，所有零部件之间的装配间隙符合机械设计公差要求，不存在特征干涉问题，既可以作为航模设计选型时的动力系统布局参考，也可用于航模发动机结构原理的教学演示，模型拆分了气缸、曲轴箱、输出轴、固定撑杆等独立零部件，能够清晰展示单缸航模燃气发动机的内部构造与外部安装逻辑，帮助使用者快速理解这类小型内燃机的工作原理与装机适配要点。
