工业流水线多工位作业输送工作站

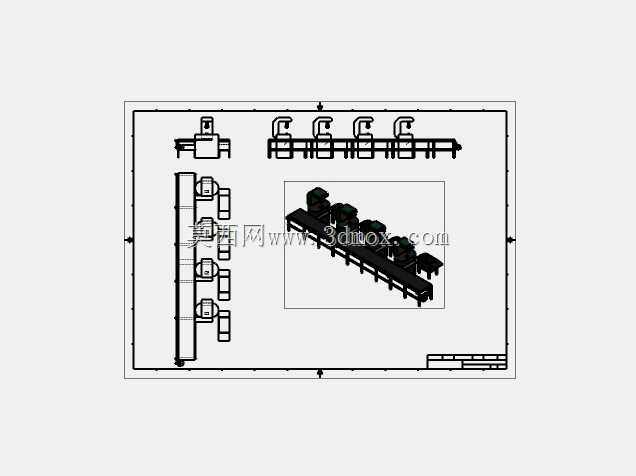

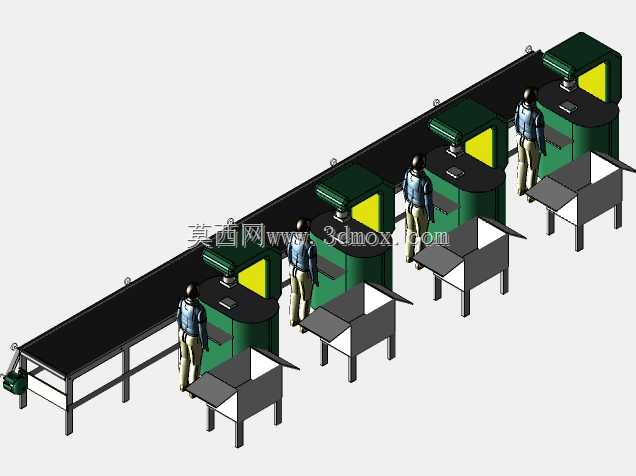

　　这套三维建模完成的多工位输送作业工作站，核心围绕离散制造场景的工序流转需求搭建，在电子元器件组装、小型机电产品分装、五金零件检测等车间场景中，这类布局是衔接前后工序、平衡产线节拍的核心载体。从结构布局来看，主体采用带式输送结构作为物料流转的主干通道，输送段的水平高度经过适配人体作业姿态的设计，站立作业时工位台面与输送面的高度差控制在150mm范围内，避免作业人员长期操作产生的肢体疲劳，每个独立作业工位配套独立的操作台面与物料暂存区域，工位之间的间距按照单工序作业最大占用空间预留，相邻工位的操作边界互不干涉，即便同时开展物料取放、零件装配、外观检测等操作，也不会出现作业空间冲突的问题。

　　设计过程中优先考虑了产线的柔性拓展属性，输送段的支架采用标准型材拼接结构，可根据实际工序数量增减工位段长度，不需要对主体机架做破坏性改动就能完成产线长度调整；每个工位的操作柜体采用分层结构设计，上层预留工具挂装、小型检测仪器放置的空间，中层可存放待加工物料与周转盒，下层柜体可收纳作业辅料与个人防护用品，充分利用工位的垂直空间，避免台面上物料堆积影响操作效率。输送面的驱动端布置在产线起始段，张紧机构设置在尾端，日常维护时不需要拆解工位柜体就能完成皮带张紧度调整、辊筒轴承润滑等常规保养操作，降低产线运维的时间成本。

　　从安装边界来看，整线的宽度方向总尺寸控制在1200mm以内，其中输送面宽度占400mm，单侧工位操作台面深度为400mm，剩余空间预留为人员通行与物料周转通道，可适配大多数标准厂房的柱距布局，不需要对车间原有空间做大规模改造就能完成布设；设备底部配置可调式支撑脚杯，可根据车间地面的平整度调整整线水平度，调整范围覆盖±30mm，即便地面存在轻微坡度也能保证输送面水平，避免物料在输送过程中出现偏移、滑落的问题。每个工位上方预留了辅助工装、照明灯具、防静电接口的安装点位，可根据不同工序的作业需求加装电动螺丝刀支架、零件分拣料槽、静电消除装置等附属配件，不需要额外在车间顶面架设安装支架，减少现场施工的工作量。

　　在功能逻辑上，输送线的运行速度可根据产线节拍做无级调整，每个工位可独立设置物料停留触发信号，当载有工件的工装板流转到对应工位时，可通过挡停机构将工装板固定在作业位置，待当前工序完成后再放行到下一个工位，避免工件在输送过程中持续移动影响操作精度；工位之间的挡板结构可阻挡相邻工位的作业碎屑、加工废液飞溅到其他作业区域，保持工位周边的作业环境整洁。针对需要做工序检测的工位，台面上预留了检测设备的走线孔与电源接口，检测仪器的线路可从柜体内部的走线槽布设到台面，避免线路外露造成的安全隐患。整线的结构设计充分考虑了不同行业的通用适配性，不管是小型消费电子的组装工序，还是五金零件的去毛刺、初检工序，都可以通过调整工位附属配件来适配作业需求，不需要重新设计主体结构，大幅缩短产线的设计与落地周期。建模过程中对所有配合面的安装公差做了预留，型材拼接处的连接孔位、脚杯与机架的安装螺纹、挡停机构的固定点位都按照实际加工标准做了参数化设置，导出工程图后可直接用于零部件的加工与采购，不需要二次调整尺寸参数。
