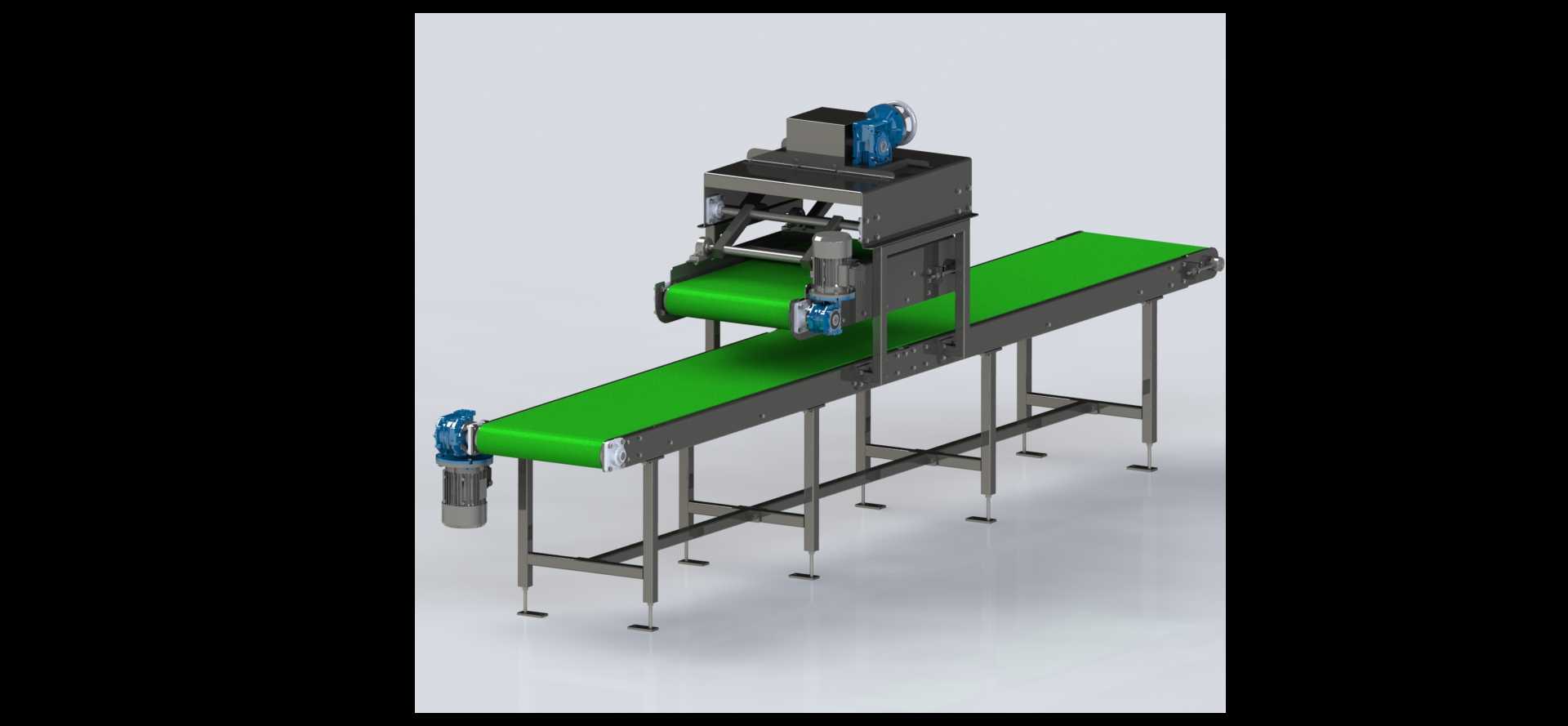

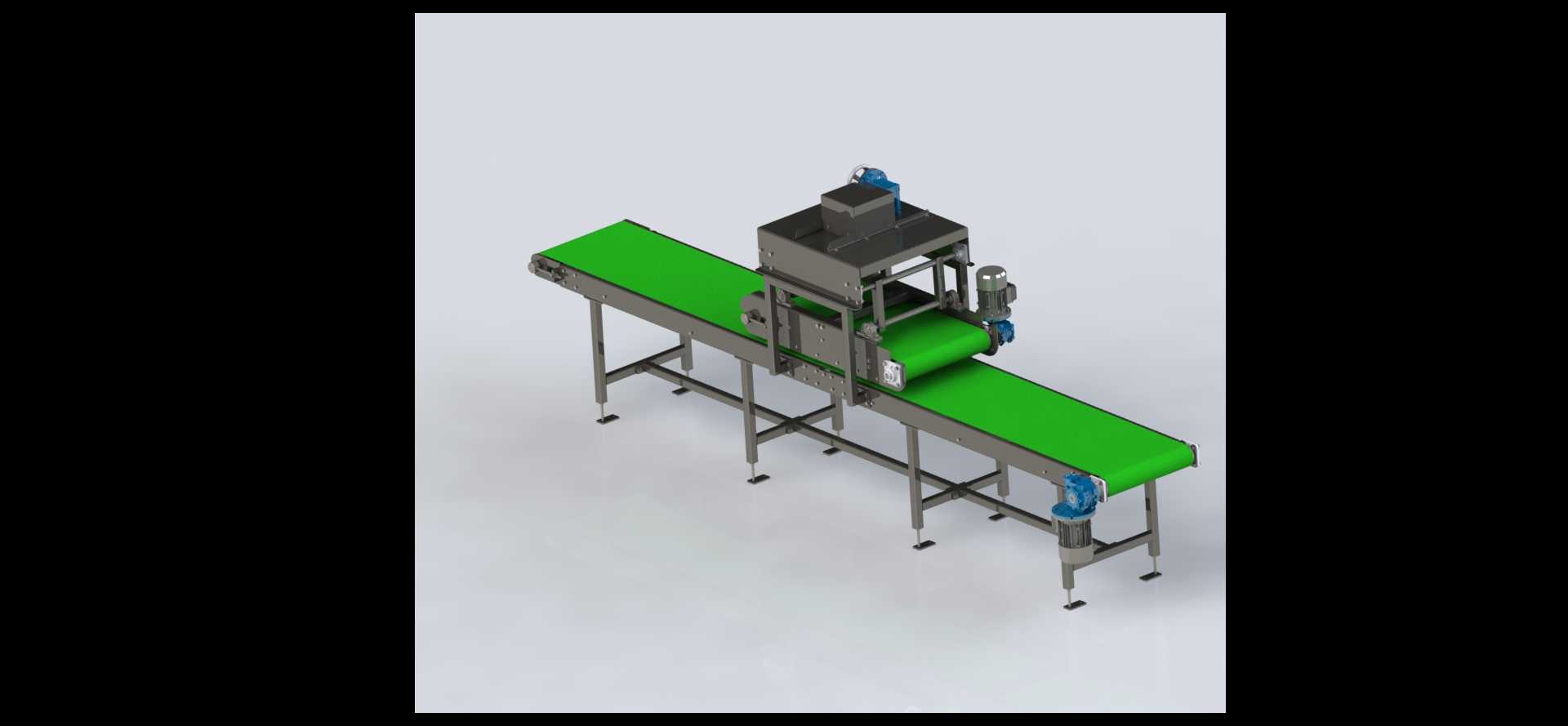

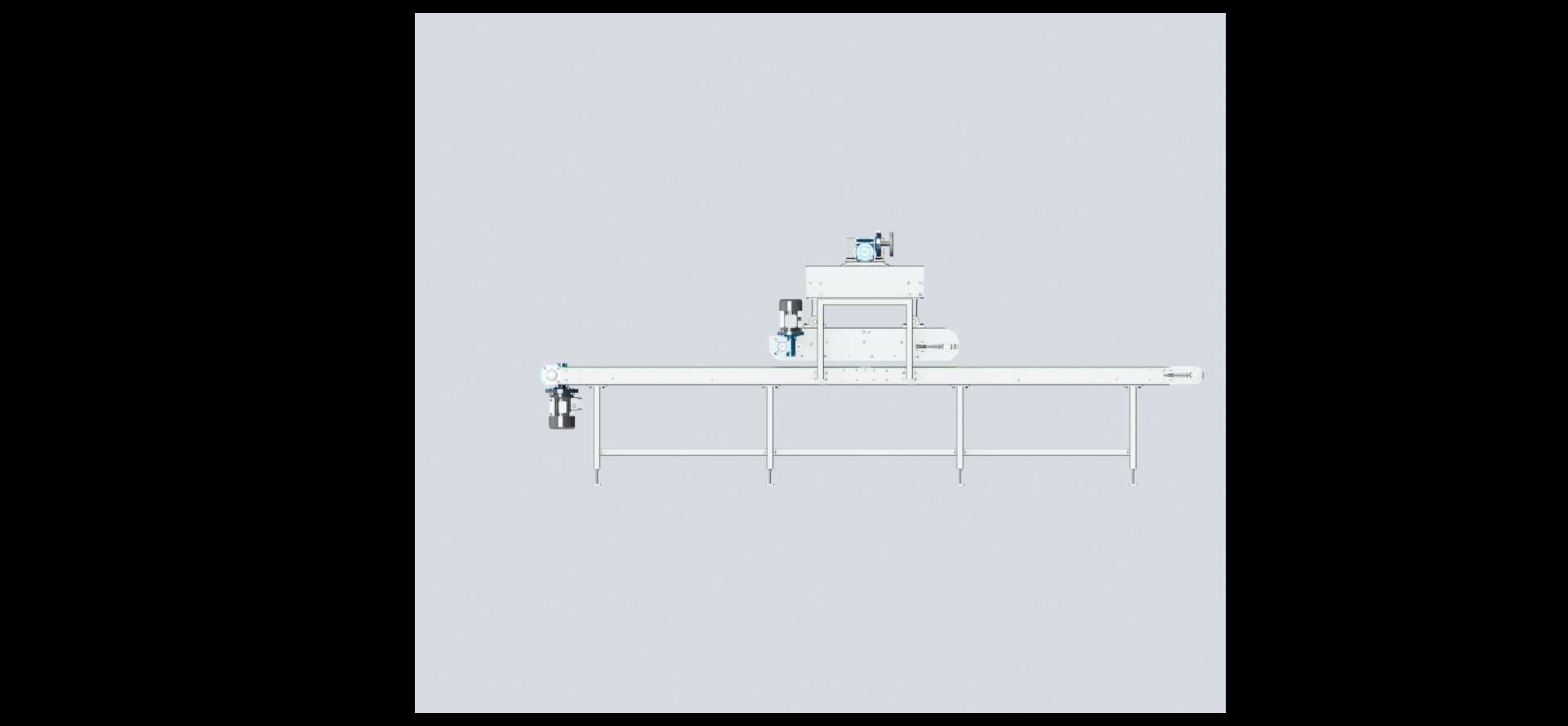

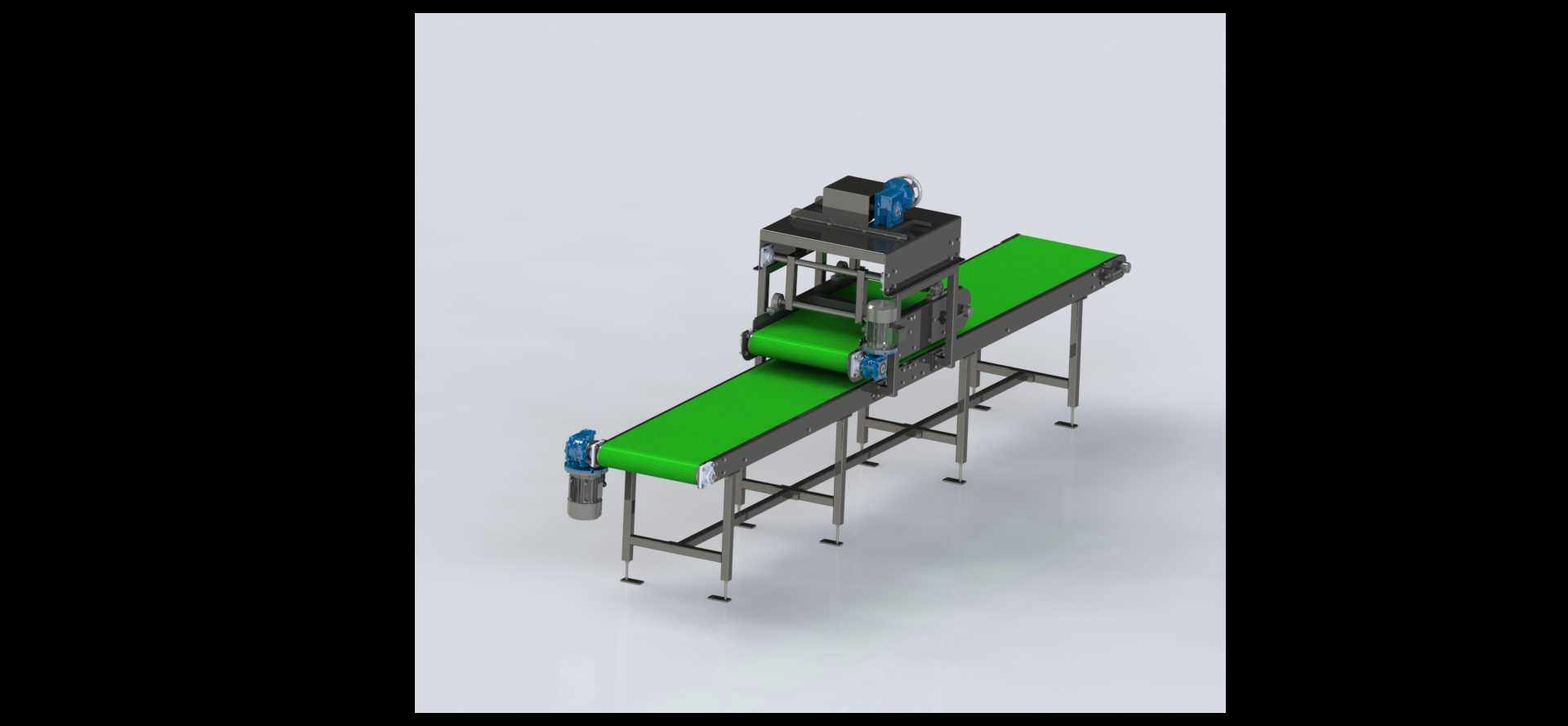

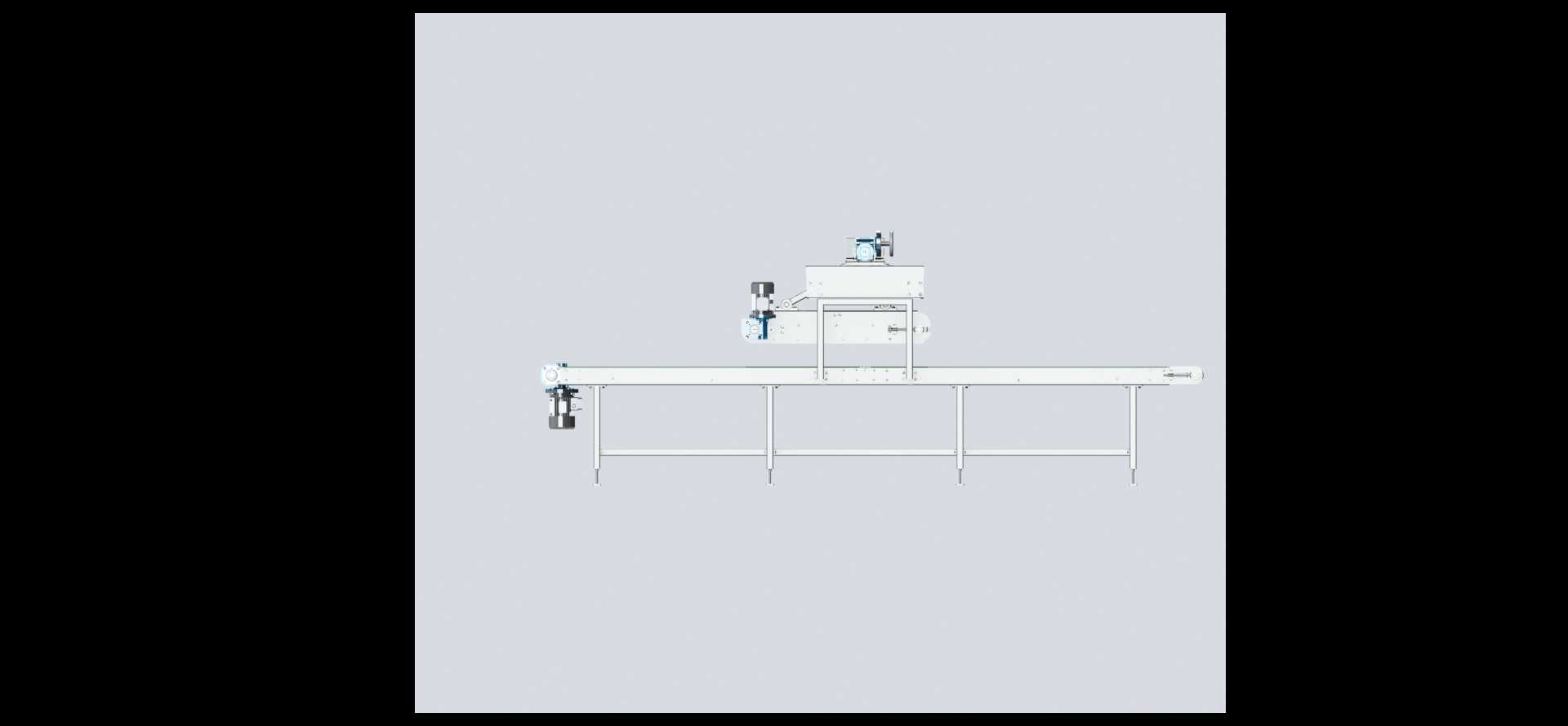

带中间压合工位的绿色皮带输送设备

　　在电子零部件组装、食品包装后段整理、小型五金件冲压出料等生产场景里，这类带中间作业工位的皮带输送机是衔接前后工序的核心衔接设备，不同于普通平直输送线，它在输送路径中段 中段集成了压合作业单元，不需要额外搭配独立的工位机架，能在物料输送过程中同步完成压装、整平、贴合类工序，减少物料多次转序的定位误差，也能压缩生产线的整体占地长度。从结构设计逻辑来看，整机采用分段式铝型材机架做主体支撑，支脚搭配可调脚杯，安装时可以根据现场地面平整度调整整机水平度，避免皮带运行出现跑偏问题，输送段的有效宽度适配常见的小型工件传输需求，两侧预留的型材槽位可以后续加装光电传感器安装支架、挡料条、导向护栏等附属配件，不需要对主体机架做二次打孔加工。

　　中间的压合工位采用龙门式架体跨装在皮带段上方，动力通过顶部的减速电机输出，带动压辊做垂直方向的压合动作，压辊表面包覆软性材质，避免压合过程中刮伤工件表面，压合工位的进料和出料端都做了导向过渡，保证工件能顺畅进入压合区域，不会出现卡滞堵料的情况。传动部分采用端部驱动滚筒搭配尾部张紧滚筒的结构，驱动端的电机安装在机架侧下方，通过联轴器和滚筒直连，减少链传动带来的间隙和维护点，张紧结构采用螺纹调节式，调整时只需要转动尾部两侧的调节螺栓就能改变皮带张紧度，日常维护操作十分便捷。皮带选用绿色PVC材质，表面摩擦系数适中，既能保证输送过程中工件不会出现打滑偏移，也具备一定的耐油、耐磨损特性，适配普通工业车间的日常使用环境。从安装边界来看，

　　整机长度方向的尺寸可以根据产线布局做模块化拼接，单段标准段的长度适配常规车间的通道预留宽度，设备整体高度可以通过支脚的调节范围做±50mm的微调，对接前后端设备时不需要额外做高度转接台。设计过程中特意将压合工位的动力走线、输送电机的线缆都隐藏在型材的槽位内部，外侧加装线槽盖板，避免车间生产过程中积尘、油污附着在线缆上，也能防止物料剐蹭线缆造成破损。在实际选型适配时，这类输送设备的输送速度可以通过调速器做无级调节，匹配不同生产节拍的产线需求，压合工位的下压行程也可以根据工件的实际厚度做调整，适配不同尺寸规格的工件压合作业，不需要更换核心结构件。机架的支脚间距经过载荷校核，在满负载输送小型工件的情况下不会出现机架变形、抖动的问题，

　　保证皮带运行的平稳性，压合工位的龙门架和主输送机架之间采用螺栓紧固连接，后期如果需要更换作业工位，只需要拆卸连接螺栓就能完成模块更换，不需要整体更换输送线主体，降低产线迭代的改造成本。设备运行时，工件从进料端放置到皮带上，随着皮带移动进入中间压合工位，完成压合作业后继续沿着皮带输送到出料端，直接对接下一道工序的上料位置，全程不需要人工转序搬运，能有效降低一线操作工人的劳动强度，也能减少人工搬运过程中造成的工件磕碰损伤。
