手动式钢筋切断作业工装结构设计

　　在建筑现场零散钢筋下料、小型预制构件加工、装修施工的钢筋裁切场景里，这类手动钢筋切割工装的使用频率远高于大型电动切断设备，毕竟多数零散作业场景没有稳定供电条件，也不需要处理大批次整捆钢筋，便携、易操作、无需外接动力的手动切断结构，刚好填补了大型设备覆盖不到的作业空白。不同于常见的液压切断设备，这款手动切割工装完全依靠杠杆增力结构实现剪切力输出，整体结构没有复杂的液压密封件、电气元件，日常维护只需要定期在铰接销轴处加注润滑脂，检查刃口磨损情况即可，哪怕是没有经过复杂设备操作培训的现场施工人员，也能快速上手完成作业。从结构设计逻辑来看，这款工装的核心增力结构采用了二级杠杆传递路径，操作手柄的力臂长度经过匹配计算，

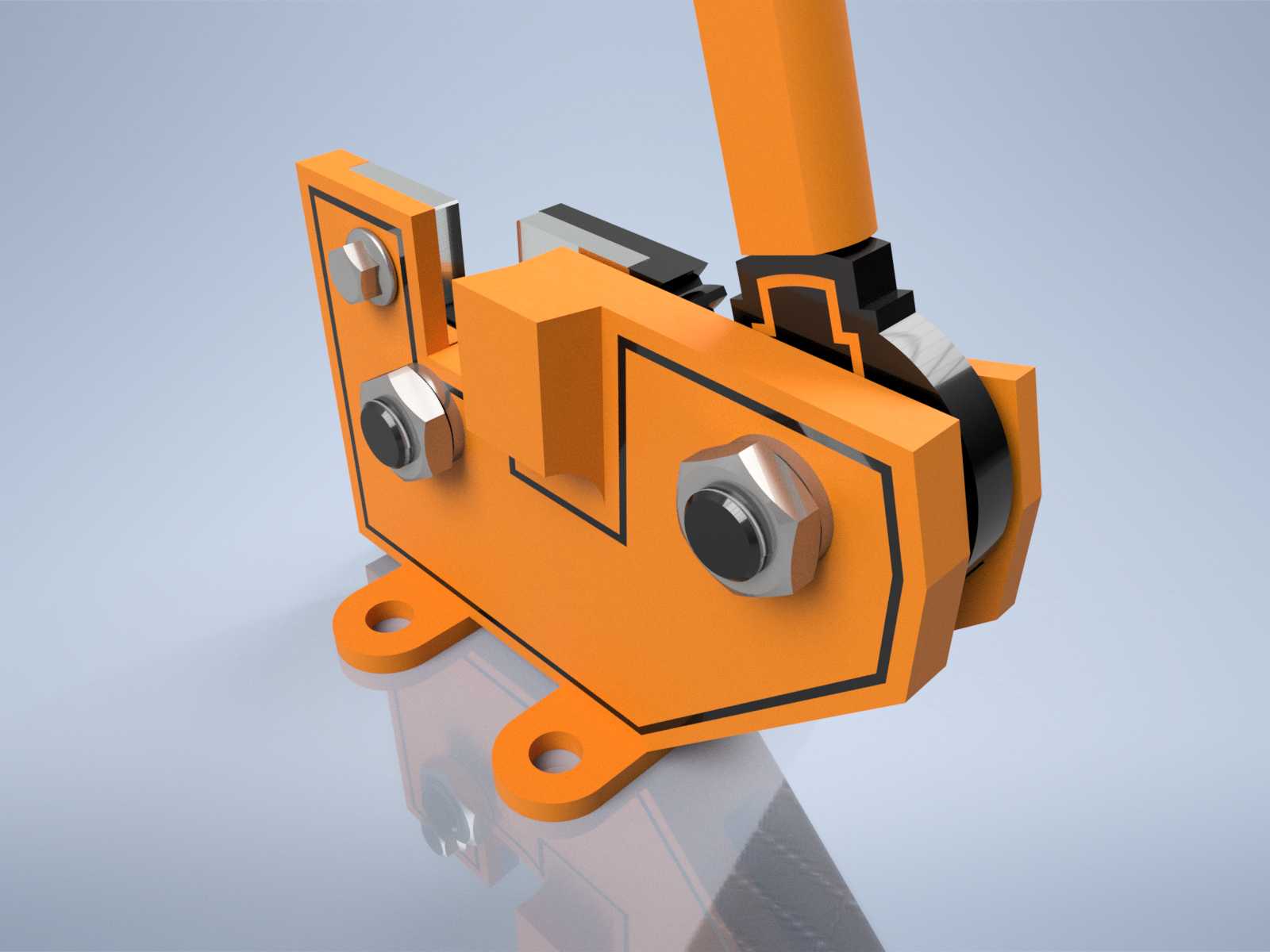

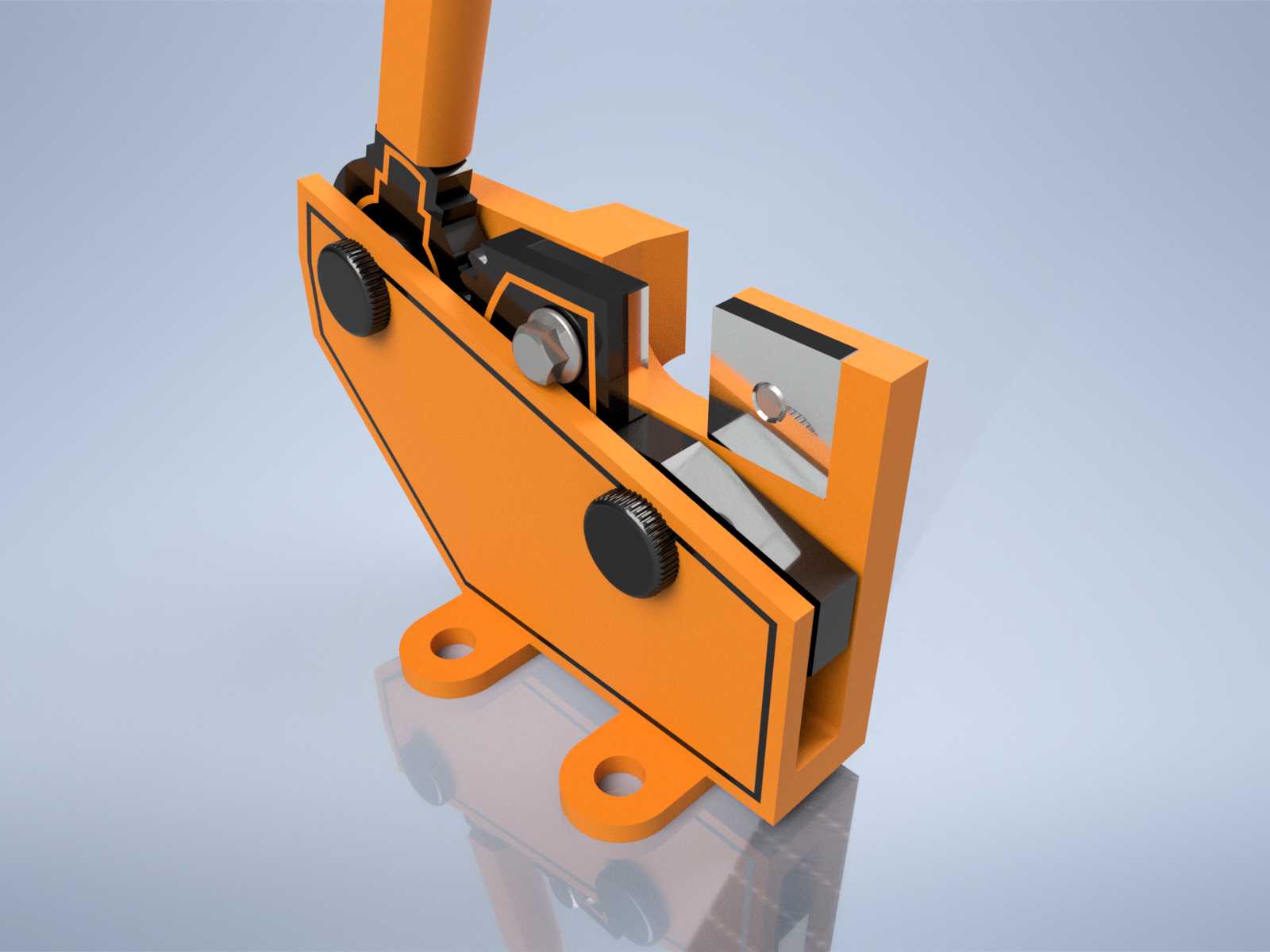

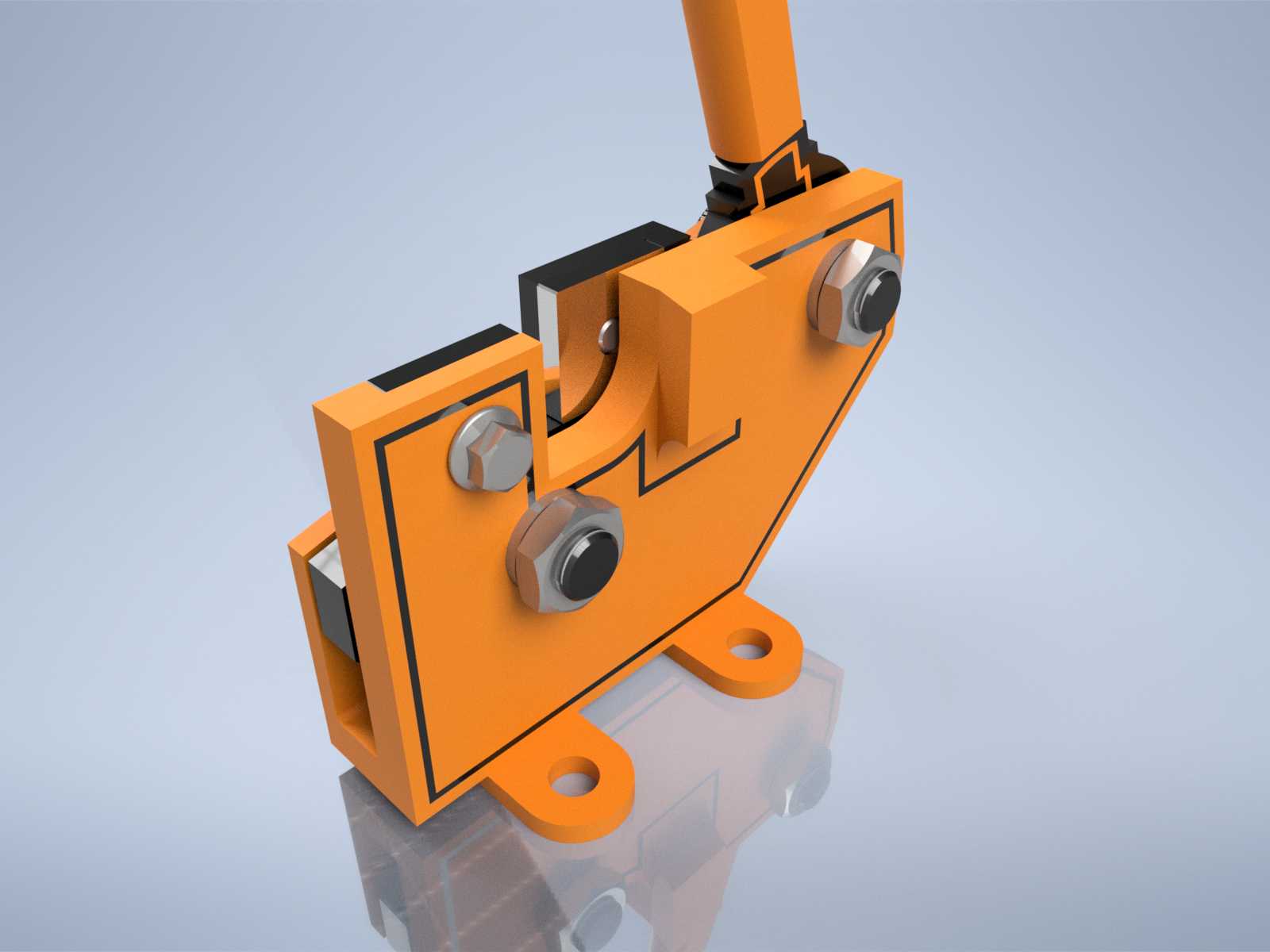

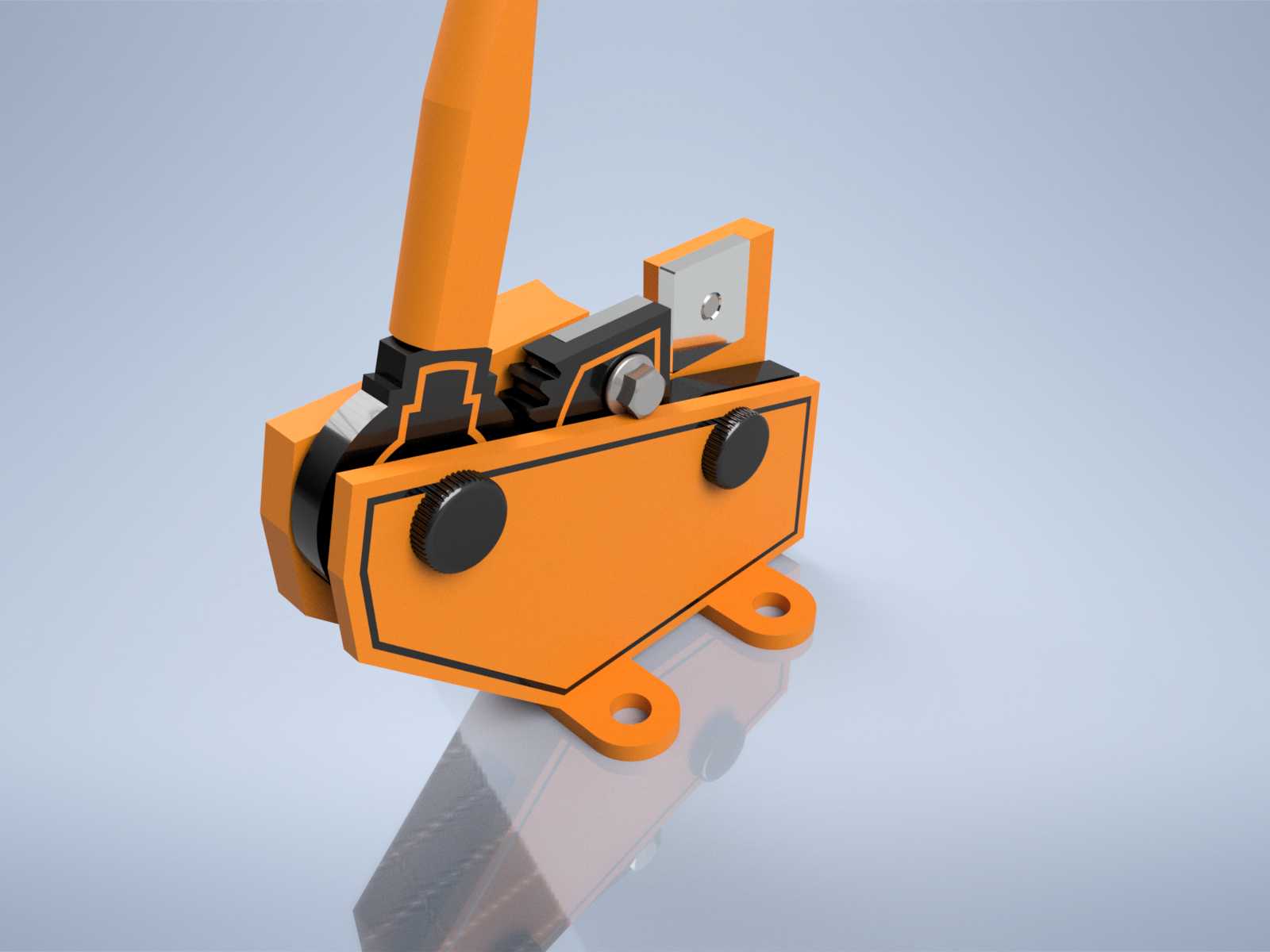

　　操作人员施加在手柄端的常规握力，经过两级杠杆放大后，能够在刃口处输出足够切断常规直径建筑用圆钢、螺纹钢的剪切力，同时不会让操作人员的施力负荷超出人体工学的合理范围，避免长时间作业带来的肌肉劳损。工装的底座设置了两个带安装孔的固定支脚，这两个支脚的孔位间距、孔径尺寸都经过适配设计，既可以通过膨胀螺栓临时固定在施工现场的水泥台面上，也可以通过夹具固定在移动式工作台的台面上，安装边界的适配性足够覆盖多数现场临时作业的固定需求，不需要专门定制安装基座。刃口部分采用了分体式镶装结构，动刃与定刃分别通过内六角螺栓固定在对应的刀座上，当刃口出现磨损、崩缺的时候，只需要松开紧固螺栓更换对应刃片即可，不需要整体更换工装主体，

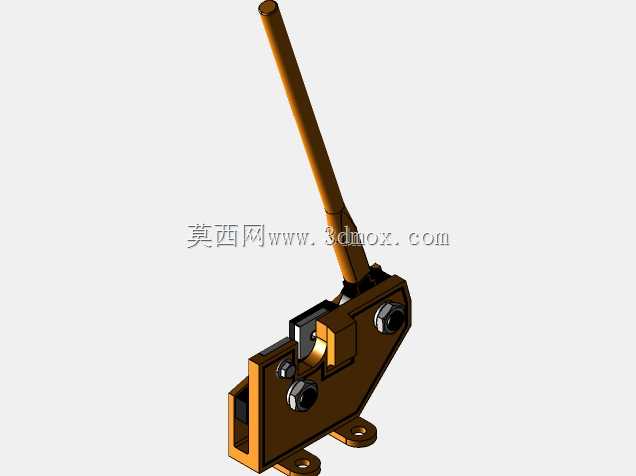

　　大幅降低了长期使用的耗材成本；定刃侧设置了钢筋定位挡块，能够根据需要裁切的钢筋长度调整挡块位置，保证同批次裁切的钢筋长度一致性，不需要每次裁切都反复测量尺寸，提升零散下料的作业效率。工装的整体外形采用紧凑的楔形布局，主体承力结构采用一体化的折弯焊接框架，所有受力转角处都做了圆弧过渡处理，避免应力集中导致的结构开裂，表面采用醒目的橙色涂装，既可以在施工现场杂乱的环境里快速被识别到，也能起到一定的防锈作用，适配工地多粉尘、易磕碰的使用环境。铰接位置的销轴都加装了耐磨轴套，能够承受反复剪切作业带来的径向载荷，减少销轴与孔位之间的磨损量，延长工装的整体使用寿命；操作手柄的握持段做了防滑纹理处理，即使操作人员手上沾有水泥浆、铁锈等污渍，

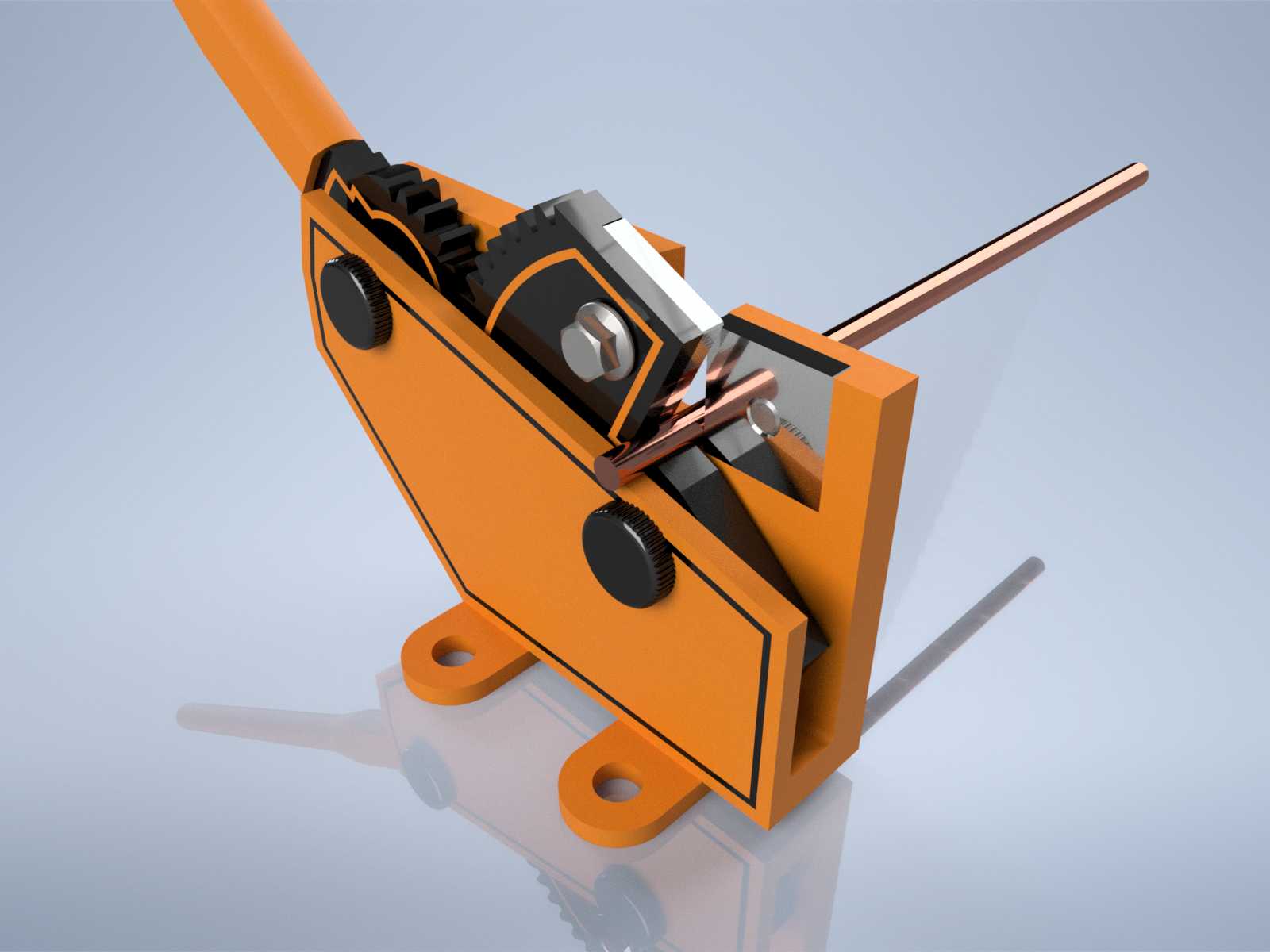

　　也能稳定握持手柄施力，不会出现打滑脱手的安全隐患。在实际作业过程中，只需要将待裁切的钢筋放入动刃与定刃之间的裁切槽内，确认钢筋位置贴合定位挡块后，向下压下操作手柄，动刃在杠杆结构的带动下沿导向轨迹向定刃靠拢，通过双剪刃的剪切作用瞬间切断钢筋，整个裁切过程不需要外接电源、气源，单人即可完成操作，单根钢筋的裁切时间不超过两秒，对于直径10mm以内的钢筋，裁切断面平整，不会出现明显的马蹄形变形，能够满足现场绑扎、焊接的钢筋端面要求。不同于大型切断设备需要预留较大的操作空间与进料空间，这款工装的整体占用空间不足0.1平方米，重量控制在单人可搬运的范围内，作业人员可以根据施工点位的变化随时转移工装位置，不需要额外的吊装、搬运设备配合，非常适合高空作业、狭小空间作业场景下的钢筋裁切需求。结构设计过程中，对所有承力部件的载荷分布都做了校核，主体框架的板材厚度、销轴直径、刃口的硬度参数都匹配常规建筑钢筋的剪切强度要求，在额定裁切直径范围内作业时，不会出现结构变形、刃口崩裂的问题；裁切槽的开口尺寸做了限位设计，避免操作人员放入超出裁切能力的大直径钢筋，防止过载导致的结构损坏。
