明纬导轨式开关电源三维结构设计

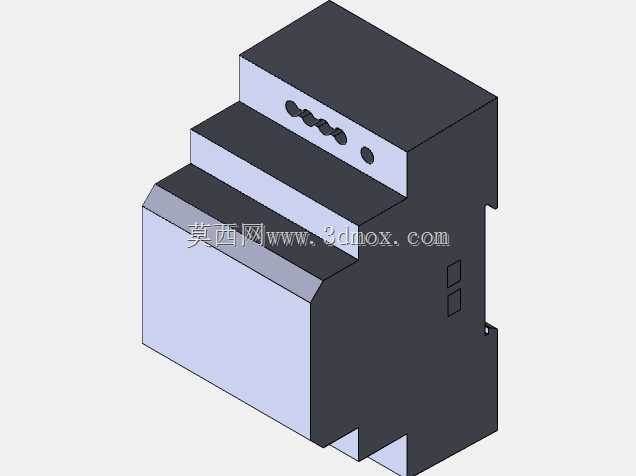

　　在工业低压配电、小型自动化控制柜、楼宇智能配电终端这类场景里，导轨式安装的开关电源一直是柜内供电的核心部件，这次还原的明纬HDR-60-24结构，完全围绕现场安装与使用的实际需求做的设计还原。先从安装边界说起，这类电源统一适配DIN35mm标准导轨，整体外形采用阶梯式分层结构，不是规整的长方体，上层区域预留了接线端子的操作空间，接线时不需要额外拆除周边相邻元件的遮挡，端子排布在顶部正面，输入输出端子做了明确的物理分区，避免现场接线时误接强电弱电。设备的实际用途是把现场100-240V的宽幅交流输入，稳定转换成24V直流输出，给柜内的PLC模块、传感器、小型继电器、现场信号采集终端提供稳定的直流供电，

　　60W的额定功率刚好覆盖小型控制箱的供电需求，不会因为功率冗余过大造成柜内空间浪费，也不会因为功率裕量不足导致带载能力不够。从设计思路上看，外壳采用阻燃PC材质的结构做包覆，侧面预留了散热对流的缝隙，不需要额外加装散热风扇，靠自然对流就能满足满负载运行的散热需求，避免风扇积灰、寿命短带来的后期维护问题，外壳上的卡扣结构做了快装设计，对准导轨一推就能卡紧，拆卸的时候用一字螺丝刀撬动底部的卡扣就能快速取下，不需要在柜内预留太大的操作空间，适合密集排布的柜内安装场景。外形尺寸的控制上，整体宽度控制在3个模数的宽度范围内，和常规微型断路器的尺寸模数匹配，做柜内排布的时候可以和断路器、端子排整齐对齐，不会出现凸出来、占用额外走线空间的问题，

　　正面的状态指示灯做了内嵌设计，不会因为柜内走线剐蹭把指示灯碰掉，通电状态下从正面就能直观看到电源的工作状态，不需要凑近或者拆柜检查。结构建模的时候，特意还原了外壳上的所有安装卡扣、端子的防护挡板、导轨锁扣的细节，每个卡扣的配合间隙都按照实际产品的装配公差做了预留，不会出现建模时卡扣干涉、装不上的问题，接线端子的孔位深度、螺丝的沉头位置都和实物一致，做虚拟装配的时候可以直接模拟接线的走线空间，验证柜内布线时的线缆弯曲半径是否足够。这类电源在实际使用中，经常会和信号端子、通讯模块并排安装，所以建模时也还原了外壳的电磁屏蔽结构，金属内壳的接地片位置做了准确还原，安装到导轨上之后可以通过导轨直接连通柜内的接地排，不需要额外接单独的接地线，

　　减少现场接线的工作量。从结构强度上看，外壳的加强筋都做在了内部，从外部看不到突兀的加强结构，既保证了外壳的抗冲击能力，在运输、安装过程中不会因为轻微磕碰导致外壳开裂，又保持了外观的整洁，适合工业场景的粗放安装环境。另外，底部的导轨卡扣做了弹性结构还原，卡扣的弹性变形量按照实际拆装的需求做了设置，模拟拆装的时候不会出现卡扣断裂或者卡不紧导轨的问题，端子防护挡板的铰接结构也做了细节还原，挡板翻开之后不会挡住接线操作，合上之后可以防止人员误碰带电端子，满足低压配电的安全防护要求。
