多工位直线输送载具导轨机构

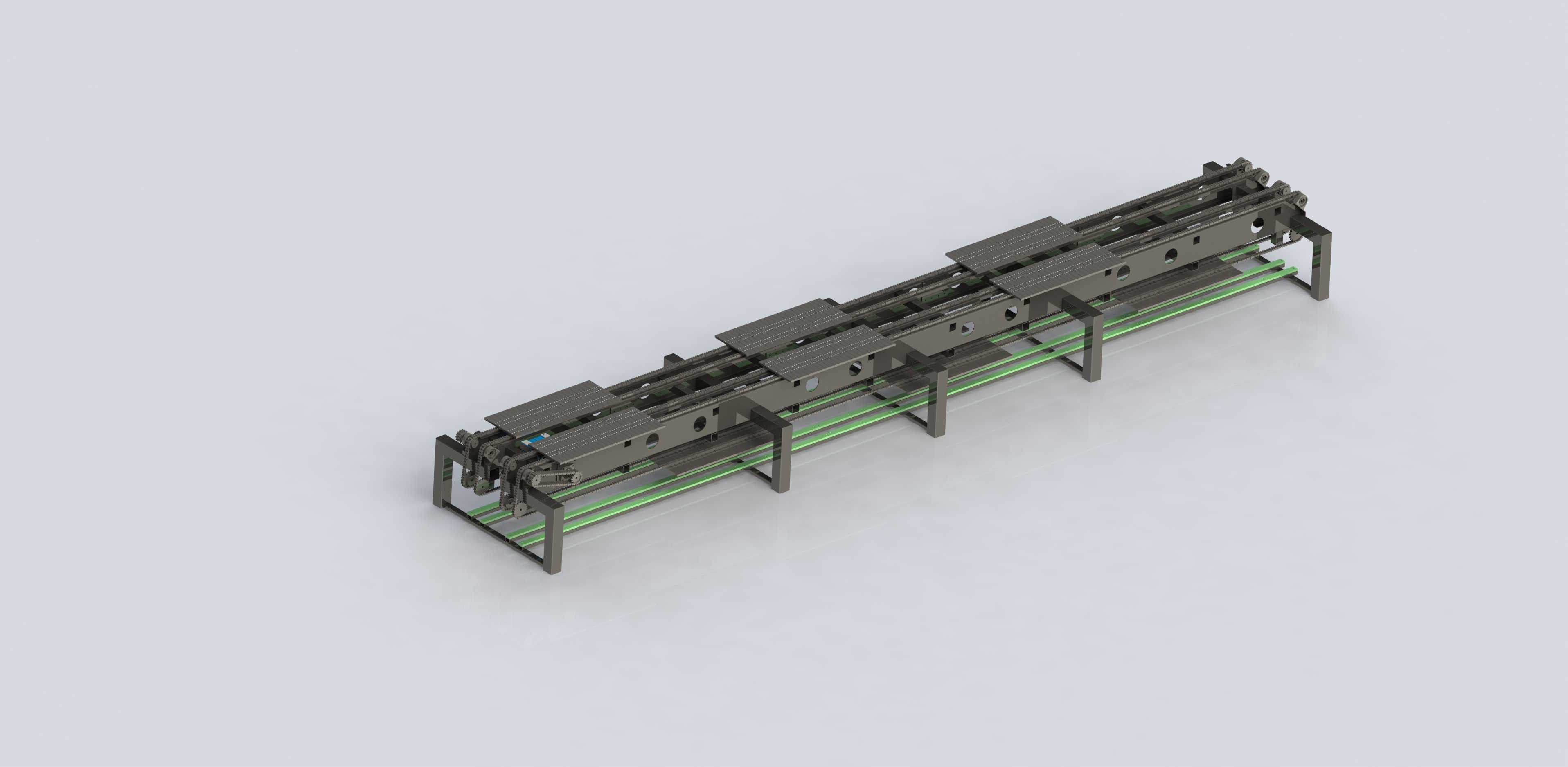

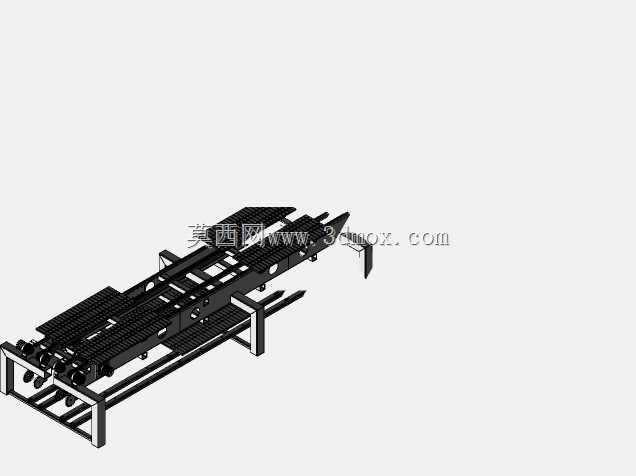

　　这套直线输送载具机构，主要面向3C电子、小五金精密装配类产线的工序间物料转运场景，在实际产线布局中，常衔接点胶、锁付、检测、摆盘等多道离散工序，替代传统皮带线无法实现的高精度载具定位需求，解决小尺寸工件在多工位流转时的位置偏移问题。从结构组成来看，主体采用分段式铝型材拼接作为机架支撑，型材选型兼顾刚性与轻量化需求，单段型材的安装面预留T型槽位，可直接适配不同工位的作业模块加装，无需额外打孔加工，缩短产线搭建的现场调试周期。输送部分采用双层导轨布局，下层为承载导向导轨，承担载具及工件的全部重量，导轨副选用低摩擦系数的滚动导向件，保证载具在长距离移动时的顺畅度，避免卡滞；上层为定位基准导轨，配合载具侧面的定位销组件，

　　在每个工位停靠时实现高精度位置锁定，重复定位精度可控制在±0.02mm范围内，满足精密装配作业的位置公差要求。载具部分采用模块化设计，单块载具板可根据待输送工件的外形快速更换仿形治具，载具之间通过柔性连接块串联，既保证传动时的动力传递连续性，又能抵消安装过程中产生的累计公差，避免多载具联动时出现别劲现象。驱动端布置在机构的进料侧，采用同步带传动方案，同步带与载具底部的卡扣快拆连接，日常维护时无需拆解整体机架即可快速更换磨损的传动件；张紧机构集成在驱动端安装座上，通过偏心调节螺栓即可调整同步带预紧力，操作空间充足，无需额外工装辅助。机构的整体安装边界在设计时做了充分的适配考量，底部支撑腿预留高度调节脚杯，

　　可适应车间地面±15mm的高度差，支撑腿侧面预留传感器安装位，可直接加装对射光电、接近开关等检测元件，实现载具到位检测、堵料预警等功能，无需额外设计传感器安装支架。在实际工况适配中，这套机构可兼容最高12m/min的输送速度，单工位载具承重不超过5kg，完全覆盖小型精密零部件的装配输送需求；机构两侧预留的走线槽可将传感器、执行器的线缆统一收纳，避免线缆外露与运动部件产生干涉，同时方便后期线路检修。设计过程中针对常见的卡料问题做了专项优化，载具与导轨的配合间隙控制在0.1-0.15mm之间，既不会因为间隙过大导致载具晃动，也不会因为间隙过小在温湿度变化时出现热胀卡滞；导轨两端加装硬质限位块，配合缓冲垫，避免载具脱出导轨造成设备故障。

　　在产线布局时，这套机构可根据工序数量灵活增减段数，单段标准长度为800mm，对应2个作业工位，拼接时通过定位销保证段与段之间的导轨对齐度，拼接处的高度差控制在0.05mm以内，保证载具过段时无明显顿挫。对于需要实现载具回流的场景，可在机构末端加装顶升平移模块，直接对接下层回流线，形成闭环输送回路，无需人工搬运载具，提升产线的自动化程度。整套结构的零件通用化率超过80%，易损件均采用行业标准件，后期维护更换成本低，适合中小型自动化集成商在各类精密装配产线中快速选型套用，缩短项目设计周期。
