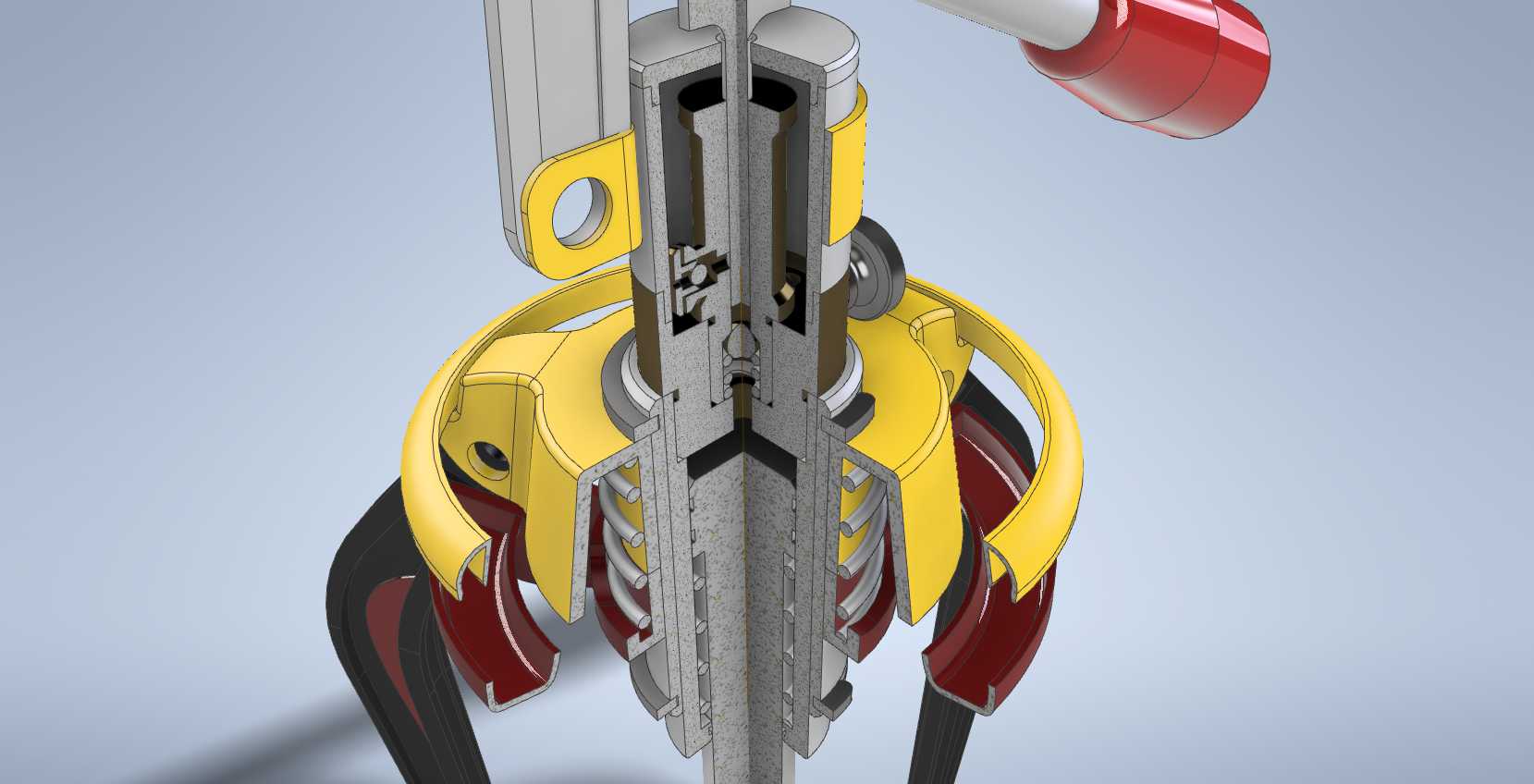

手动一体式液压轴承拉拔工具结构

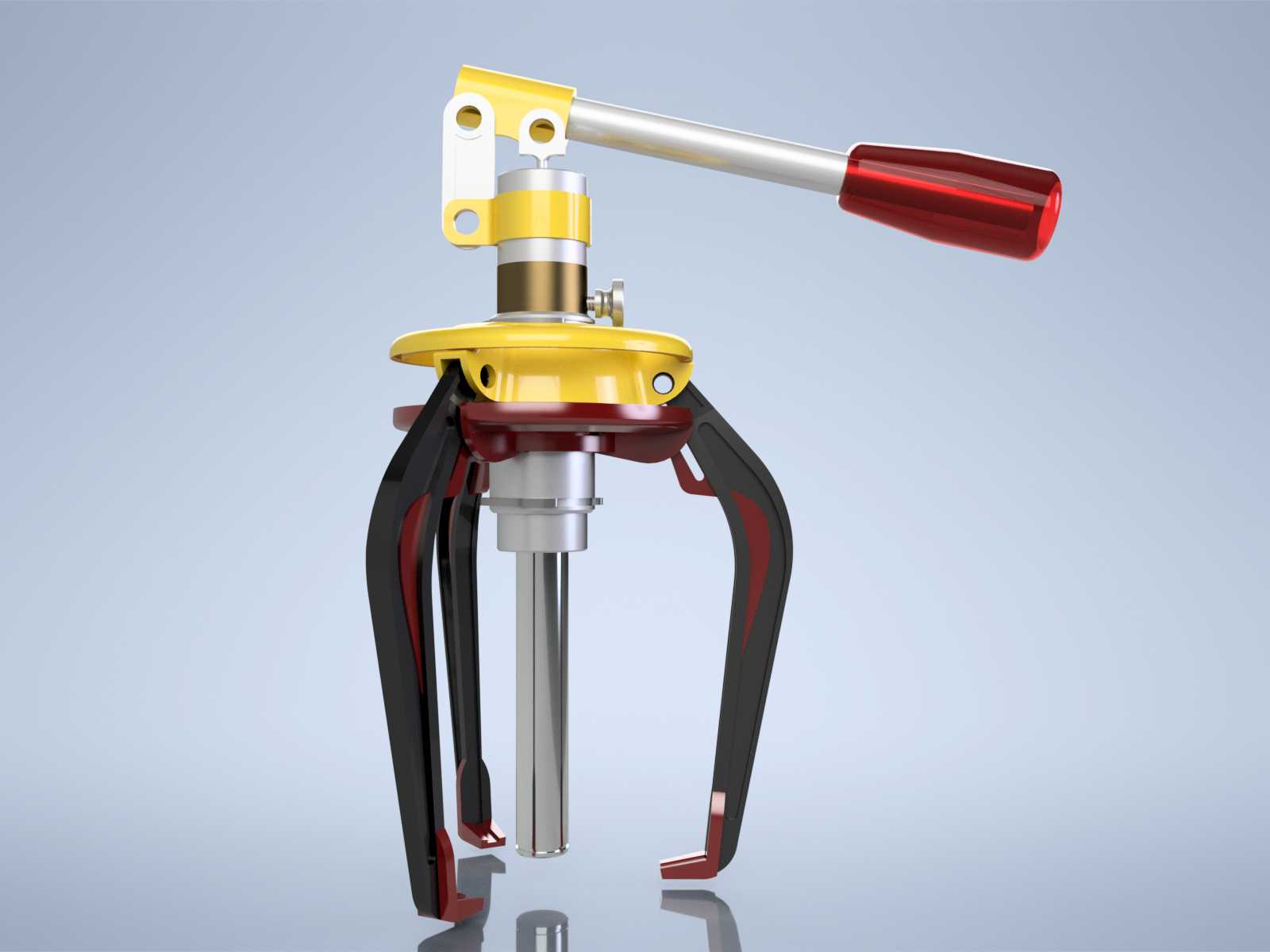

　　在工业设备运维、机加工车间设备检修、传动部件更换的现场场景中，过盈配合轴承的拆卸一直是一线维修人员绕不开的作业环节，传统机械式三爪拉马依赖人工旋拧丝杠施加拉力，遇到大过盈量的轴承安装位时，不仅作业效率低，还容易因为施力不均拉伤轴颈、掰弯拉爪，甚至造成轴承碎裂飞溅的安全隐患，这款液压驱动的拉拔工具，正是针对这类现场痛点完成的结构设计。从实际作业的适配场景来看，该工具覆盖了常规中小型传动轴、电机输出轴、减速机输入轴上的深沟球轴承、圆锥滚子轴承拆卸需求，三爪的环抱式结构可以自适应不同直径的轴承外圈，拉爪内侧的卡位台阶能牢牢勾住轴承内圈或外圈的受力端面，避免拉拔过程中滑脱。施力端集成了手动液压泵结构，长手柄的杠杆设计匹配液压增力结构，

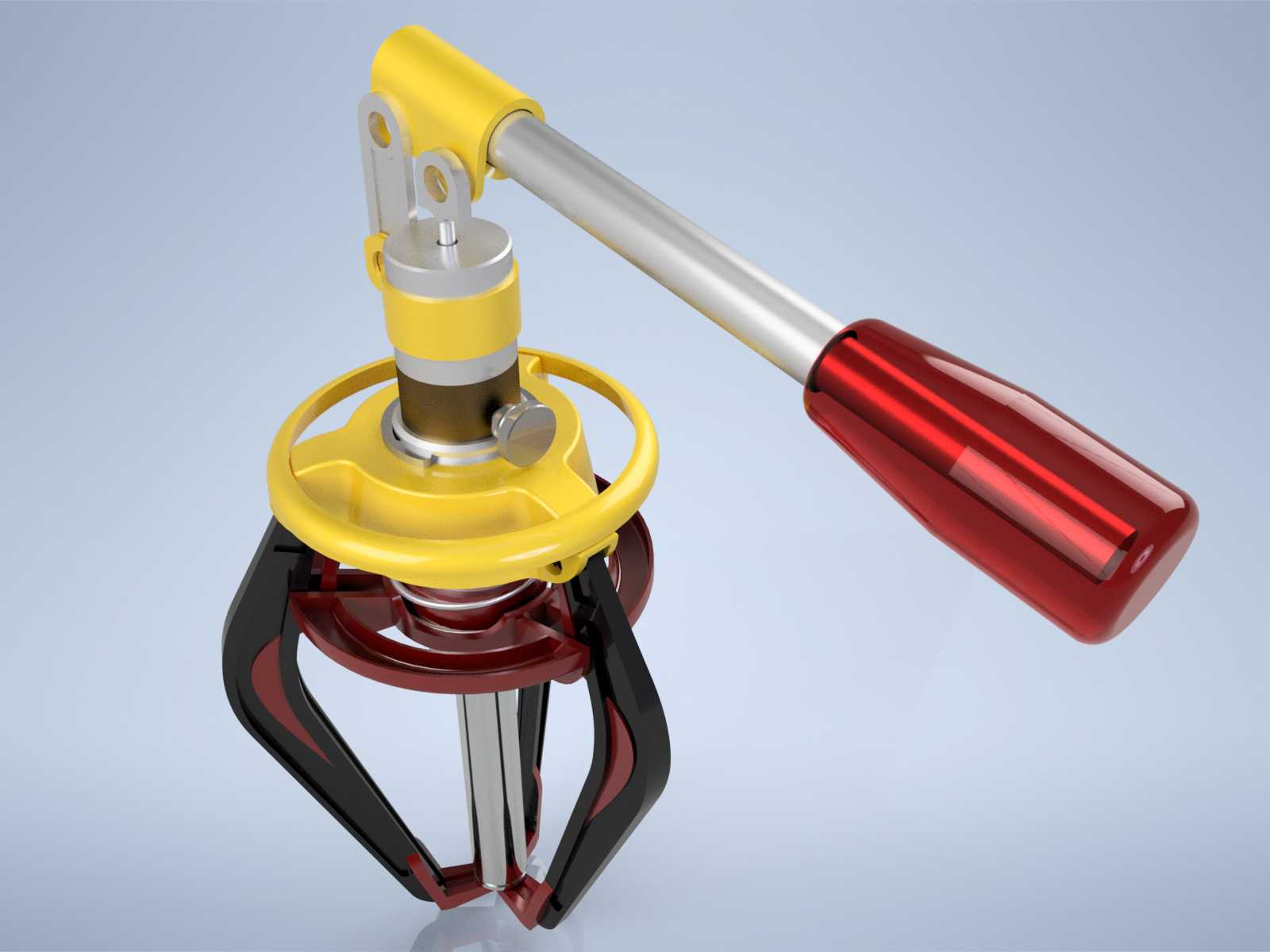

　　操作人员无需额外搭配撬棍、加力杆，单手握持往复压动手柄即可输出稳定的轴向拉力，相比传统机械式拉马，施力过程线性可控，不会出现冲击力损伤配合面的问题。顶部的手轮结构用于拉爪的初始位置调节，作业前先旋转手轮调整三爪的开合范围，让三个拉爪均匀贴合轴承端面，再将液压顶杆的尖端对准轴端中心孔，保证整个拉拔过程的受力轴线与轴的回转轴线重合，避免偏载造成的轴弯曲、拉爪断裂问题。从结构设计的细节来看，拉爪采用了变截面的受力结构，爪部勾住轴承的位置做了加厚处理，根部通过铰接结构与主体连接，开合过程中不会出现卡滞，拉爪表面的防滑齿纹能在接触轴承端面时增加摩擦力，减少滑脱风险。液压主体的密封结构做了集成化设计，储油腔、泵芯、泄压阀都整合在主体金属壳体内，

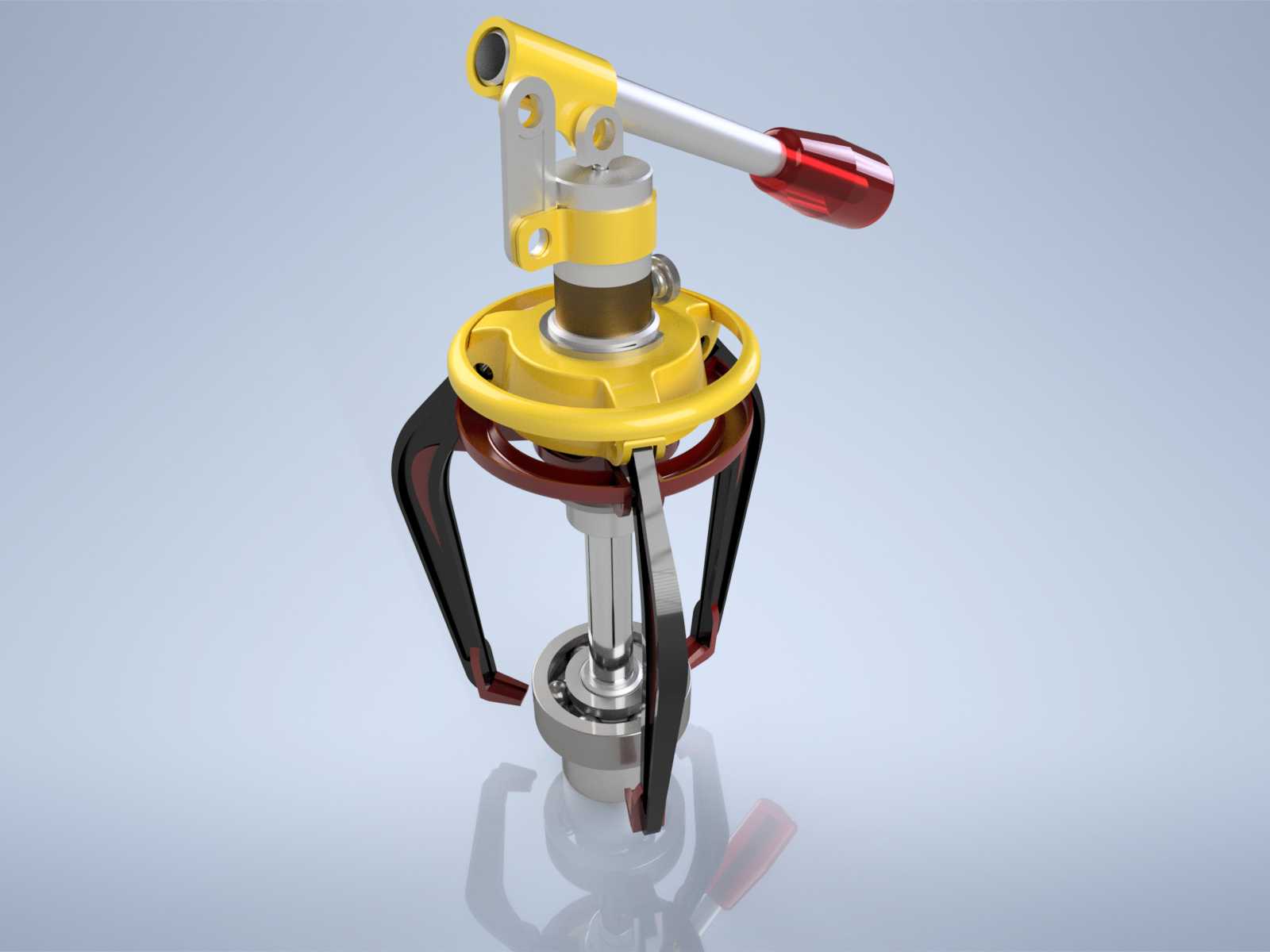

　　没有外露的油管接头，避免现场作业时磕碰造成液压油泄漏，手柄末端的红色防滑套采用绝缘耐油材质，在沾有润滑脂、液压油的维修现场也能保证握持稳定性，不会打滑脱手。从安装边界与作业尺寸来看，该工具的拉爪开合范围覆盖了常规20mm到150mm直径的轴承拆卸需求，液压顶杆的行程满足常规轴承从轴位上完全脱出的距离要求，整体重量控制在单人可手持操作的范围内，不需要额外搭配吊装设备即可完成现场作业，相比分体式液压拉马，不需要外接液压泵站、连接高压油管，转场作业时可以直接放入维修工具箱携带，适合外出抢修、野外设备维护这类没有外接动力源的场景。实际作业过程中，当液压顶杆持续顶出时，三个拉爪会同步带动轴承沿轴向缓慢移动，

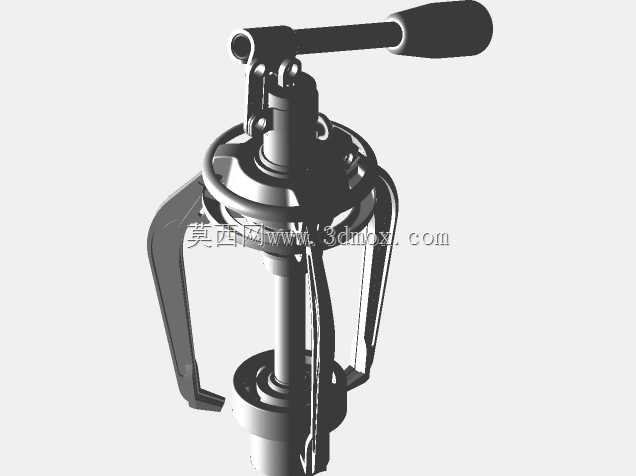

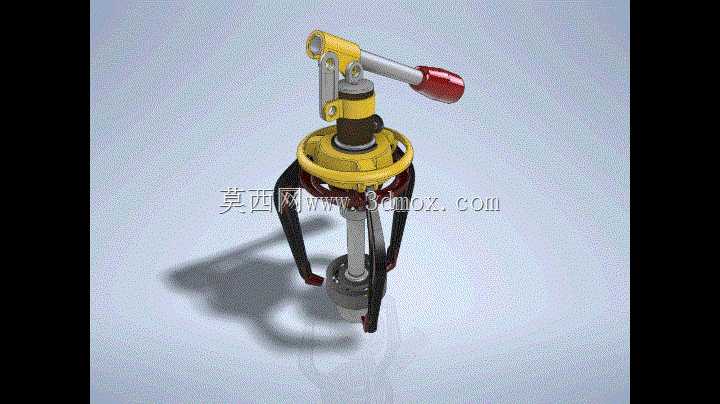

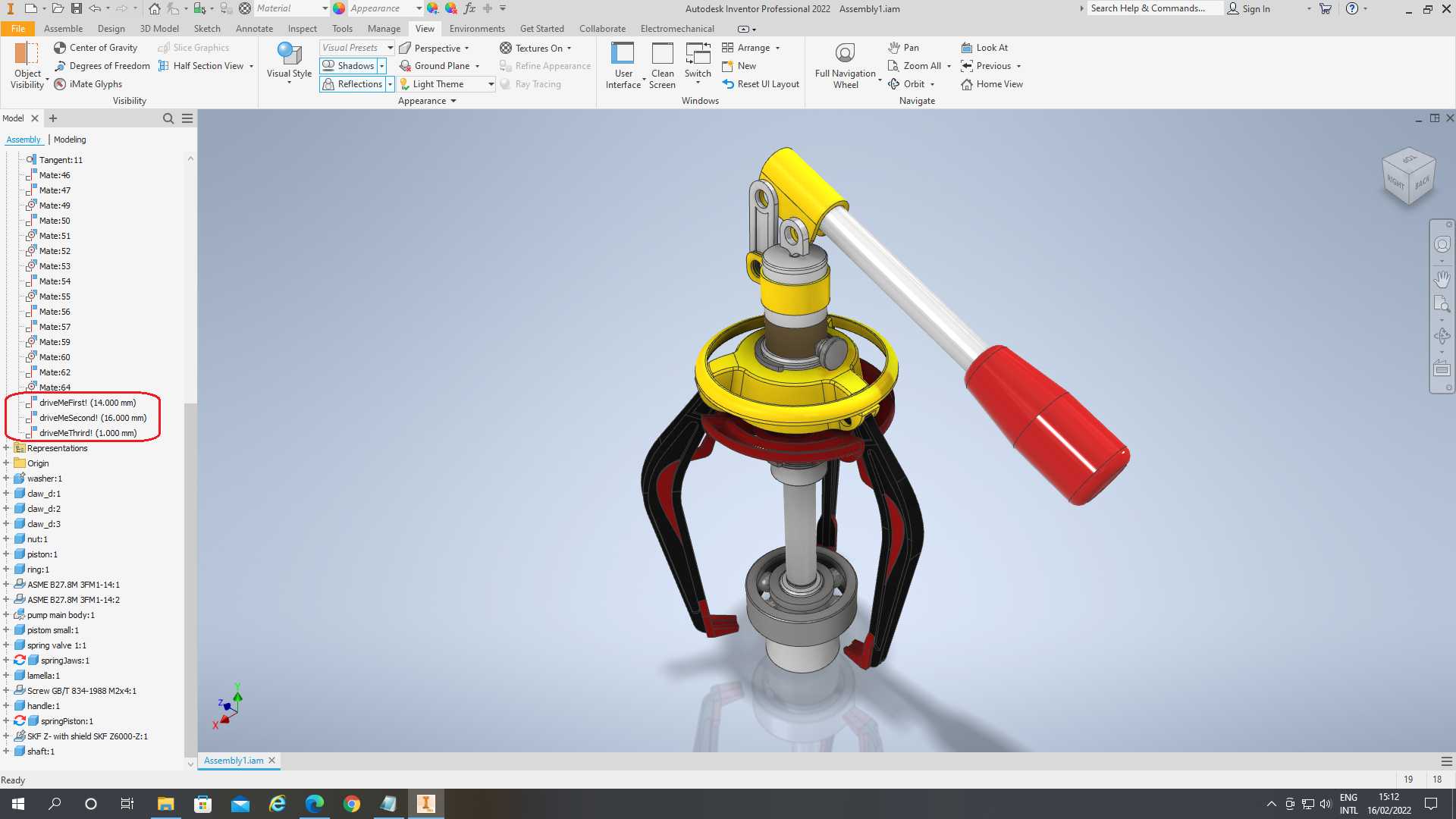

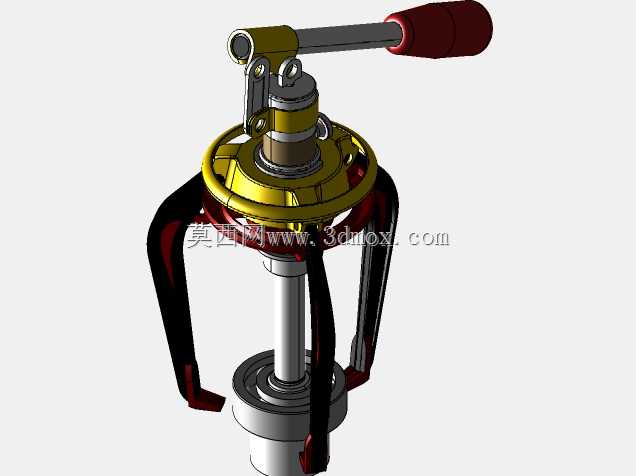

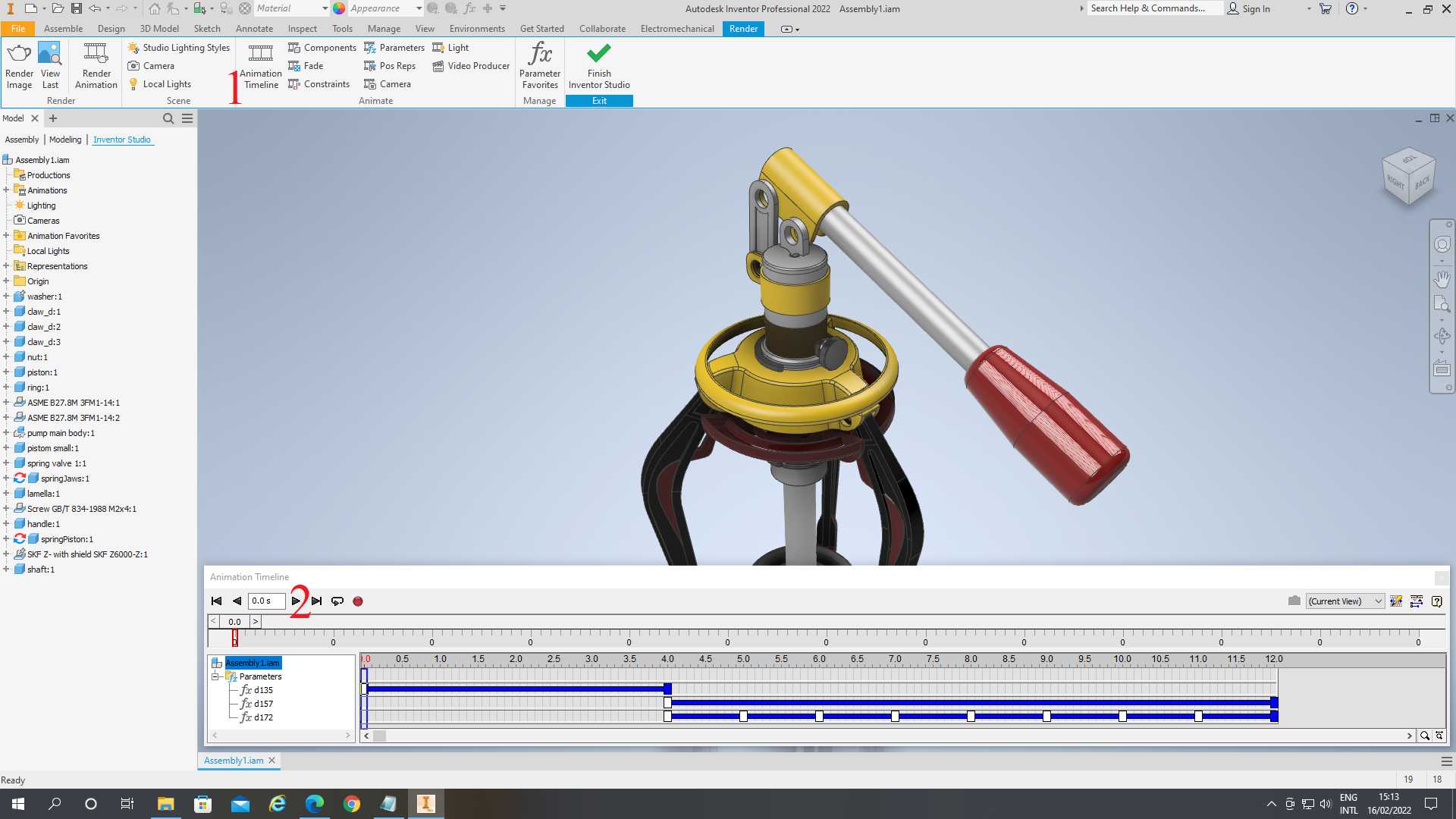

　　整个过程中受力均匀作用在轴承的整个圆周上，不会出现单侧受力导致的轴承内圈倾斜、卡滞在轴颈上的问题，对于过盈量较大的轴承配合，也可以通过持续压动手柄逐步增加拉力，不需要敲击、加热轴承，避免了热拆法对轴和轴承精度的损伤，也减少了敲击作业带来的安全风险。泄压阀设置在主体侧面，当轴承完全脱出后，只需要旋开泄压阀，液压杆即可自动回缩，方便快速调整拉爪位置进行下一次作业，整个操作流程不需要额外的专用工具，一线维修人员经过简单熟悉即可上手操作。在结构建模的过程中，各个铰接副的运动约束都做了完整的配合，拉爪的开合、液压杆的伸缩、手柄的压动行程都完全匹配实际作业的运动逻辑，手轮调节结构与拉爪开合的联动关系也做了准确还原，能够直观演示整个拉拔作业的动作过程，方便维修人员理解工具的操作逻辑，也能为同类拆卸工具的结构优化提供参考。
