多自由度舵机驱动夹持机械臂结构设计

项目分类:工业机器人 发布时间:2022-03-03 ID:569569
  • 多自由度舵机驱动夹持机械臂结构设计
  • 多自由度舵机驱动夹持机械臂结构设计
  • 多自由度舵机驱动夹持机械臂结构设计
  • 多自由度舵机驱动夹持机械臂结构设计
  • 多自由度舵机驱动夹持机械臂结构设计
  • 多自由度舵机驱动夹持机械臂结构设计

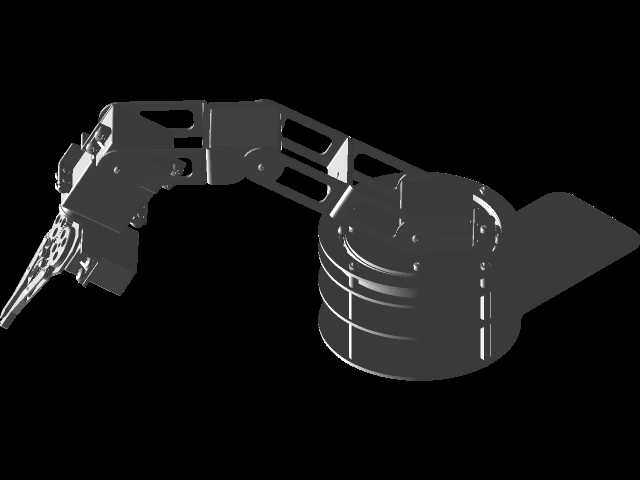

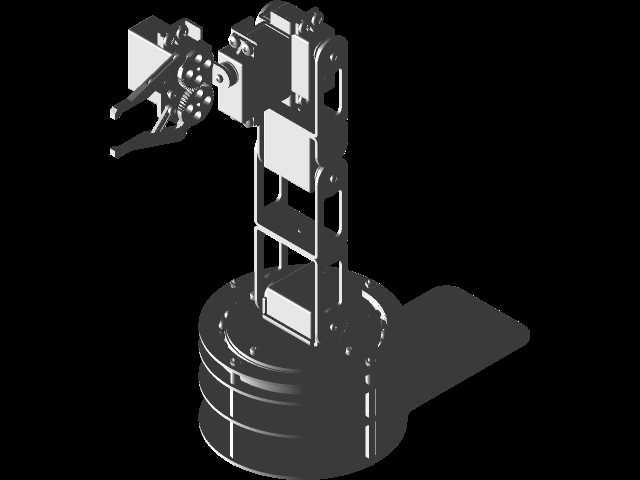

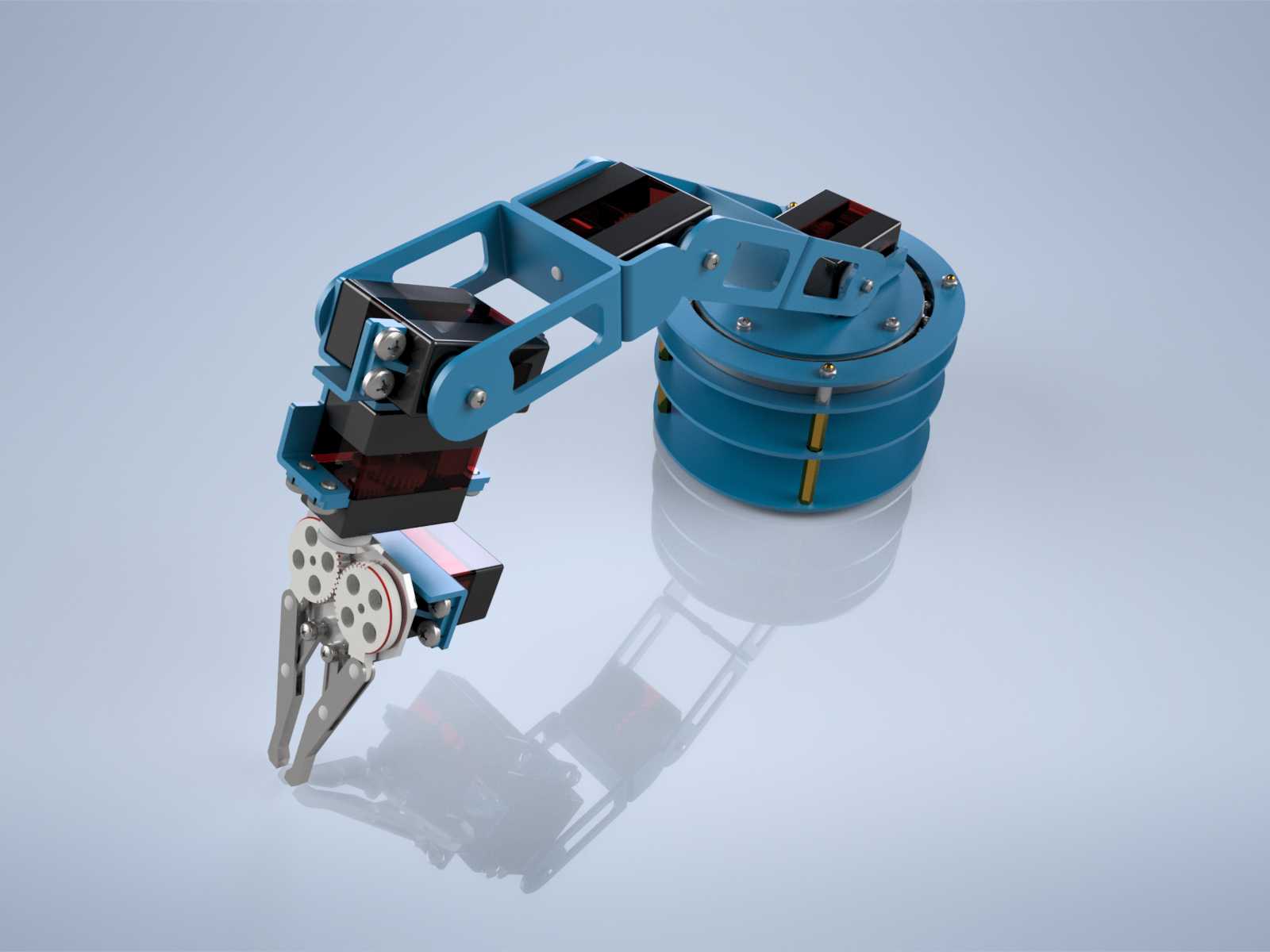

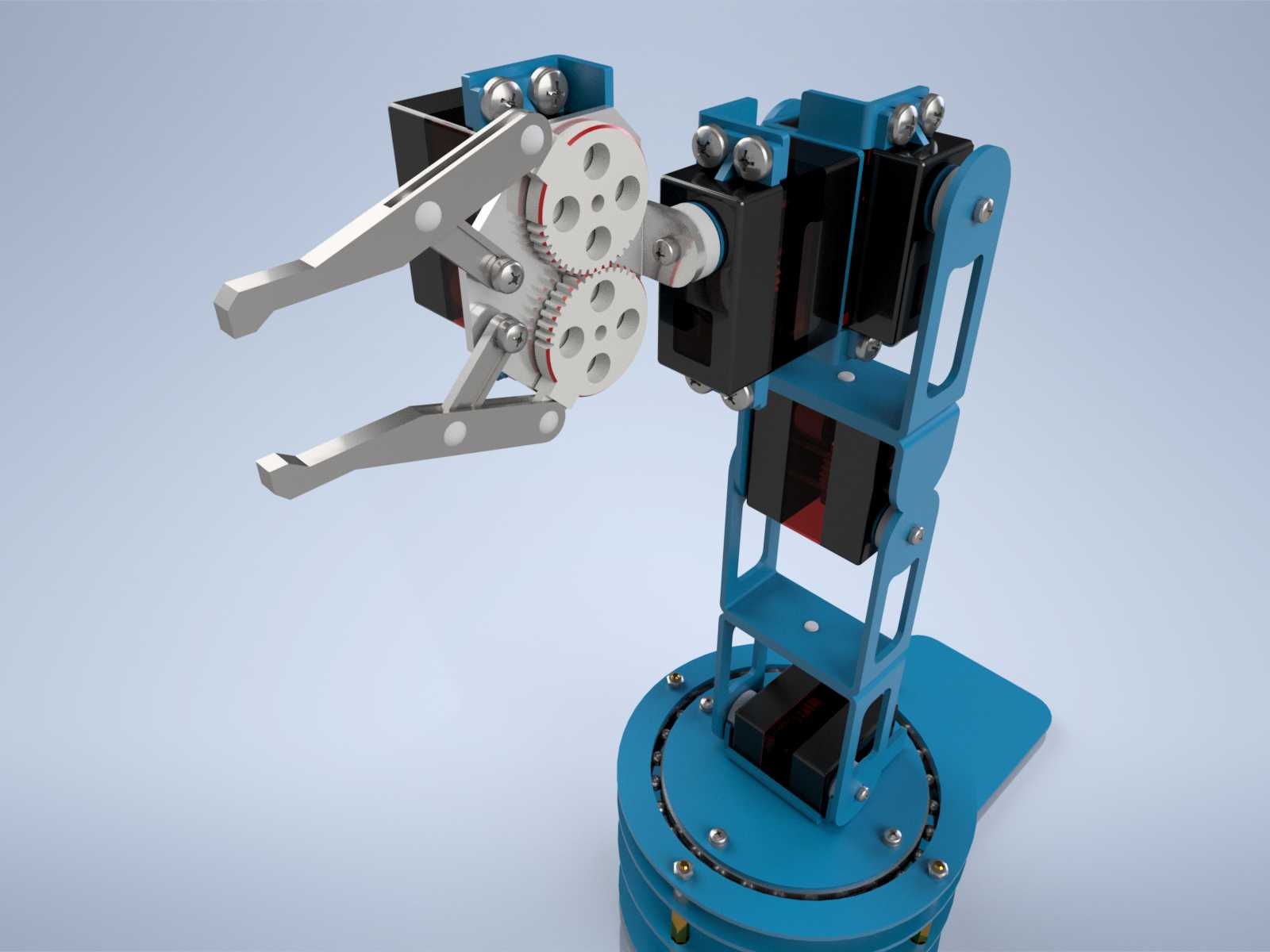

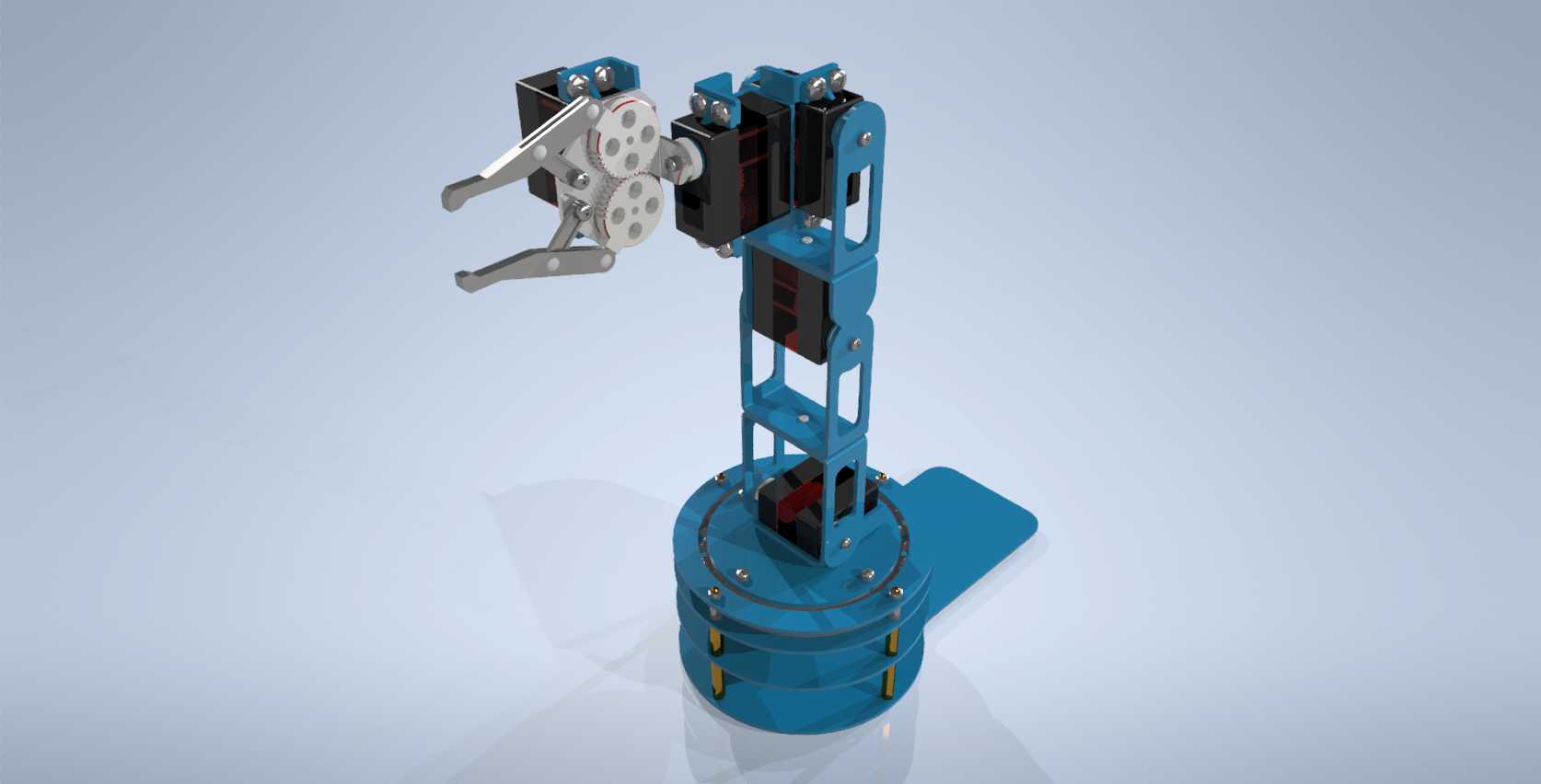

  这款多关节机械臂的结构设计,核心面向教学实训、小型工位物料转运、轻载精密装配场景做适配,整体采用层叠式关节布局,从底部旋转基座到末端夹持器共设置四个可控运动自由度,可覆盖半径320mm范围内的圆柱形作业空间,完全适配桌面级小型自动化工位的安装边界,底座采用带延伸定位边的圆盘结构,安装孔位按照标准铝型材工作台的槽距做匹配设计,可直接通过T型螺栓固定在4040或3030规格的工业铝型材架体上,无需额外加工过渡连接板,降低现场安装的适配成本。末端夹持机构采用对称双爪齿轮联动结构,两个夹爪的同步运动通过相互啮合的直齿轮实现传动,避免了单连杆驱动带来的夹爪偏摆问题,夹持开合范围在0-65mm之间,夹爪内侧预留了防滑垫安装槽,

  可根据夹持工件的材质更换橡胶、硅胶或者聚氨酯防滑衬垫,最大可承载0.8kg的规则形状工件,夹爪的开合驱动采用标准9g金属齿舵机,舵机输出盘直接与主动齿轮轴做刚性连接,传动间隙控制在0.2mm以内,保证重复夹持定位精度。关节部分的结构件全部采用镂空式钣金折弯设计,在保证结构刚性的前提下尽可能降低运动部件的自重,每个旋转关节都配置了双轴承支撑结构,避免悬臂负载带来的轴系偏磨,关节处的走线槽全部集成在结构件内侧,舵机连接线可完全隐藏在臂体内部,避免运动过程中线缆与周边设备发生剐蹭,提升长期运行的可靠性。底座旋转关节采用大直径回转支撑结构,配合底部的大扭矩舵机驱动,可实现360度连续旋转,旋转定位的重复精度可达0.5度,

  底座内部预留了控制板安装位,可直接嵌入常用的开源舵机控制板,无需额外外置控制盒。从设计逻辑上看,这款机械臂没有采用复杂的谐波减速器或者行星减速结构,全部采用标准舵机直驱的方案,核心是平衡制造成本与运动性能,针对教学场景来说,所有结构件都可通过激光切割或者3D打印制作,学生可自行完成组装调试,直观理解多轴运动的坐标变换逻辑;针对小型轻工装配场景,可搭配视觉传感器完成电子元器件的分拣、上下料动作,臂体的运动速度可通过舵机参数做分段调整,在靠近工件的位置自动降速,避免冲击损伤工件。需要注意的是,这款臂体的负载能力与臂展长度成反比,当臂体完全伸展到最大半径位置时,末端有效负载会下降到0.3kg,因此在工位布局时需要根据工件重量调整安装位置,

  尽可能让常用作业点处于臂体折叠状态的作业范围内,此时关节受力状态最优,运动精度也最高。夹爪部分的齿轮模数选用0.5模,齿面做了加厚处理,长期往复开合不会出现断齿问题,关节处的连接轴全部采用不锈钢材质,配合含油轴承使用,无需定期加注润滑脂即可保证长期运行顺畅。整体结构没有复杂的曲面特征,所有零件都具备良好的加工工艺性,不需要五轴加工设备即可完成全部零件的制作,组装时仅需要内六角扳手、十字螺丝刀等常用工具,不需要专用工装,单台设备的组装调试时间可控制在2小时以内,非常适合小批量制作推广。
