库卡KR12六轴工业机械臂结构设计

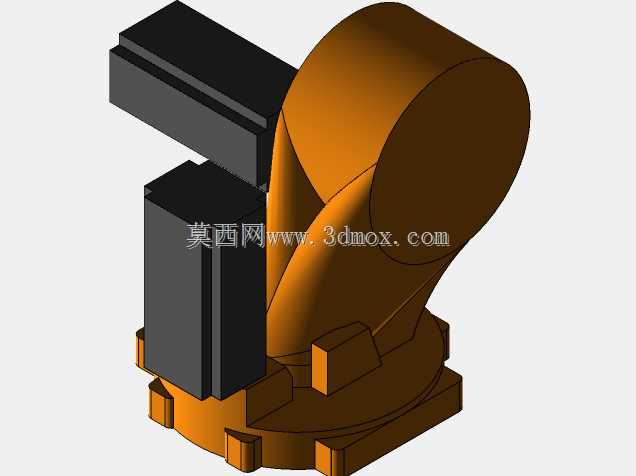

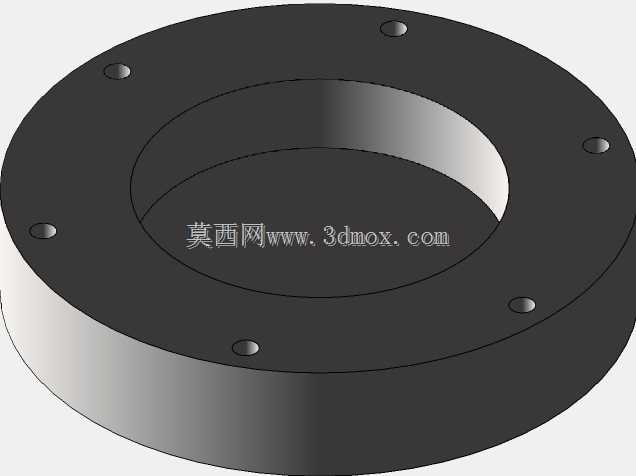

　　在汽车零部件焊接工位、3C电子装配产线、物流码垛单元这类对重复定位精度、作业覆盖范围有明确要求的场景里，六轴关节型机械臂始终是自动化改造的核心执行单元，这款库卡KR系列的中小负载机械臂，正是针对12kg级负载的中短距离作业场景开发的本体结构。从实际产线适配的角度看，这类机械臂的安装边界首先要匹配现场的地基承重要求，底座的安装孔位采用圆周均布的设计逻辑，不需要额外制作复杂的转接工装，就能直接固定在钢制安装底座或者生产线的侧装支架上，底座的回转支撑结构采用交叉滚子轴承的承载思路，能承受大臂伸展时产生的倾覆力矩，哪怕是满负载状态下做全速回转，底座的形变量也能控制在微米级，不会因为长期交变载荷出现连接松动的问题。

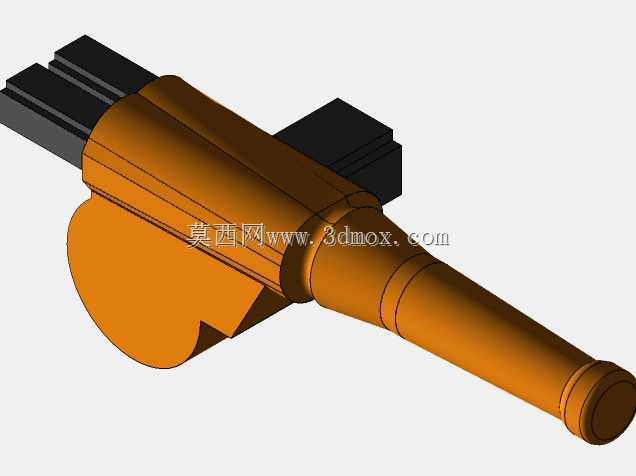

　　从结构设计的思路来看，这款机械臂的大臂、小臂都采用了铸件内部加筋的轻量化设计，外壳的橙色涂装不只是品牌识别的作用，更重要的是铸件表面的喷塑层能抵御车间里的焊接飞溅、切削液雾气腐蚀，关节处的黑色密封端盖做了阶梯式的迷宫密封结构，比普通的平盖密封防护等级更高，哪怕是在有少量粉尘的打磨工位，也能避免颗粒物进入关节减速器内部，延长核心部件的维护周期。大臂的长度设计刚好覆盖半径1.4米左右的作业范围，这个尺寸区间刚好适配大多数中小型加工单元的工位间距，不会因为臂展过长导致末端刚性不足，也不会因为臂展太短无法覆盖工位上的上下料点位，小臂末端的法兰接口采用标准的ISO 9409-1-50-4-M6安装规格，能直接适配市面上绝大多数的夹爪、焊枪、吸盘等末端执行器，不需要额外设计转接法兰，能大幅缩短产线集成的设计周期。

　　关节驱动的布局上，这款机械臂把较重的伺服电机和减速器部件尽量往底座方向布置，通过连杆结构传递动力到小臂和腕部，这样的配重设计能有效降低运动时的转动惯量，让机械臂在高速启停的时候不会出现明显的抖动，末端的重复定位精度能稳定控制在±0.05mm以内，完全满足精密装配、涂胶这类对轨迹精度要求高的作业需求。腕部的三个关节采用了中空走线的设计，所有的动力线、信号线都从关节内部的走线腔穿过，不会在机械臂运动的时候出现线缆拖拽、磨损的问题，也避免了外部走线和周边工装、工件发生干涉的风险，在做复杂轨迹运动的时候，线缆的弯曲半径始终保持在安全范围内，能大幅降低线缆故障导致的停机时间。

　　从实际使用的功能特性来看，这款机械臂的各关节运动范围都做了软限位和硬限位的双重保护，底座回转关节能实现±170度的回转，大臂俯仰关节能覆盖从负向低位到正向高位的接近180度摆动范围，小臂的俯仰、腕部的回转和摆动也都预留了足够的运动角度，能实现工件的翻转、多角度姿态调整，哪怕是工位上形状复杂的异形工件，也能通过调整腕部姿态让末端执行器到达合适的作业角度。在产线布局的时候，需要注意机械臂运动包络线周边预留至少100mm的安全间隙，避免机械臂全速运动时和周边的安全护栏、输送线设备发生碰撞，底座的安装平面平面度要求控制在0.1mm以内，否则长期运行会导致关节轴承出现偏磨，影响设备的使用寿命。

　　不同于大负载的重型机械臂，这款中小负载的机械臂整体自重控制在合理范围内，不需要做特别厚重的混凝土地基，在二楼及以上的车间楼层也能安装使用，适配性更强。关节处的润滑注油口都设计在便于操作的外侧位置，日常维护的时候不需要拆解外壳就能完成注油保养，降低了后期的维护难度。整体结构的模块化设计程度很高，每个关节都可以单独拆解更换，出现故障的时候不需要整臂返厂维修，现场就能完成部件更换，能最大程度减少产线停机的损失。对于做产线集成的结构工程师来说，这款机械臂的三维模型能直接导入产线布局仿真软件里，提前验证运动轨迹、干涉情况，不需要手动测绘建模，能大幅缩短前期方案设计的周期，在做工位布局的时候，可以直接调用模型匹配末端执行器、周边工装的位置，提前排查安装干涉、运动超程的问题，让方案设计的准确性更高。
