多层置物立式铝型材支撑框架结构

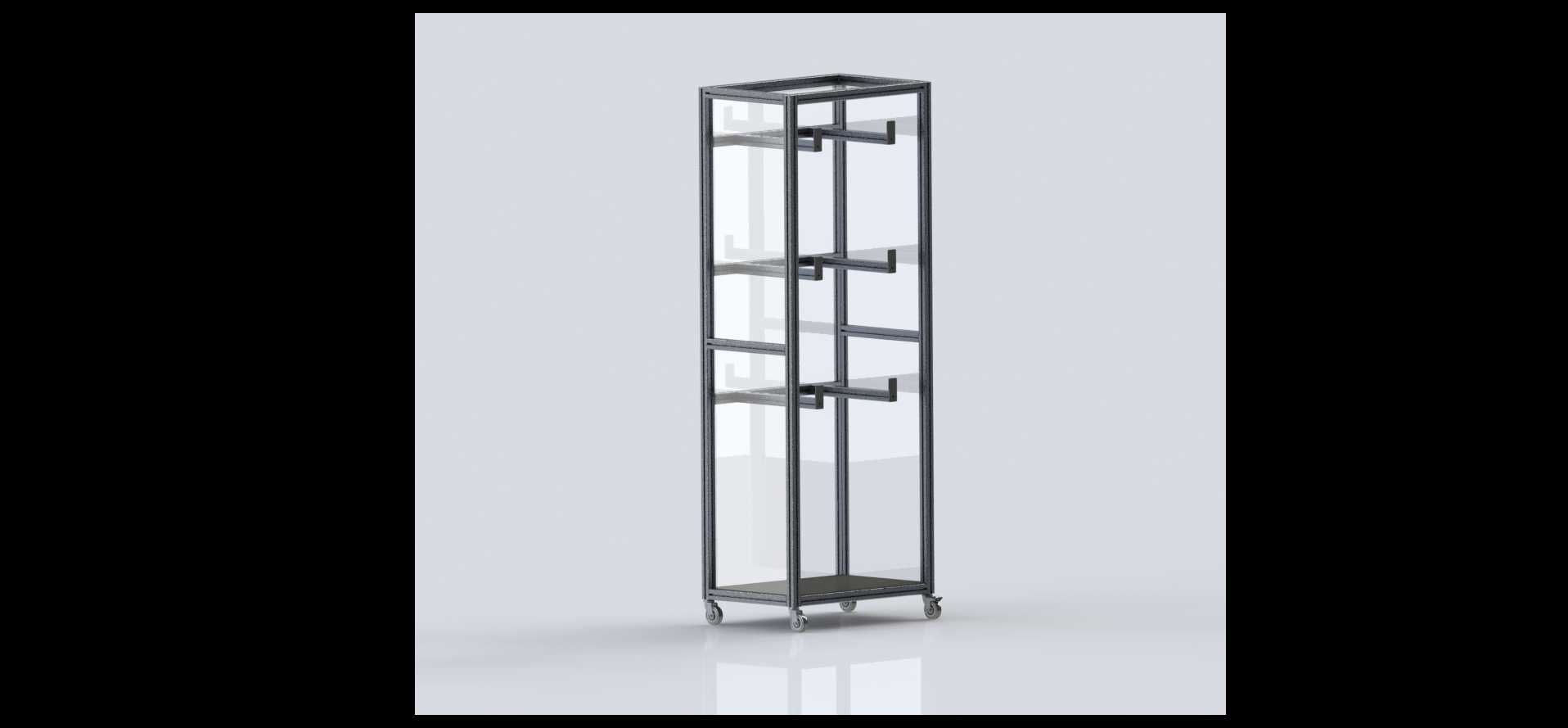

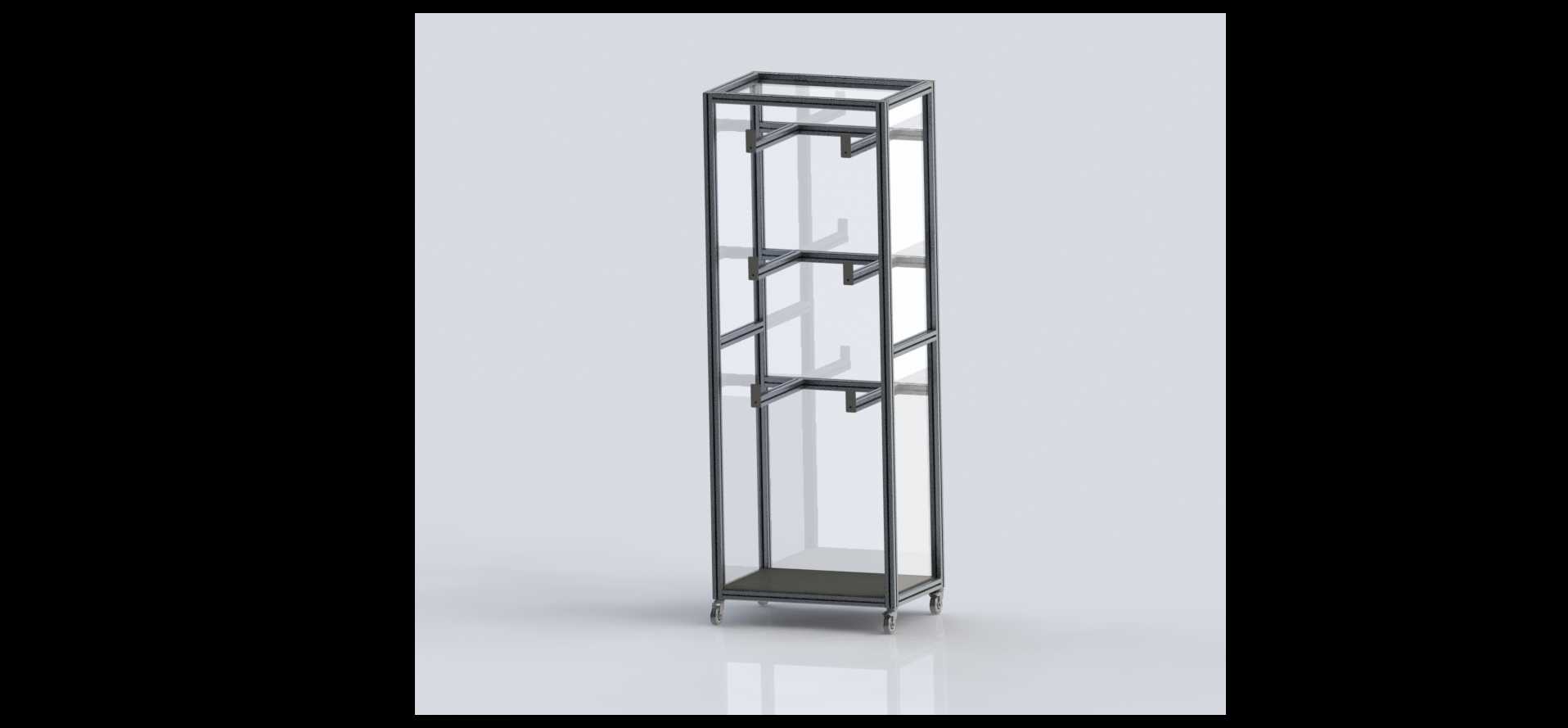

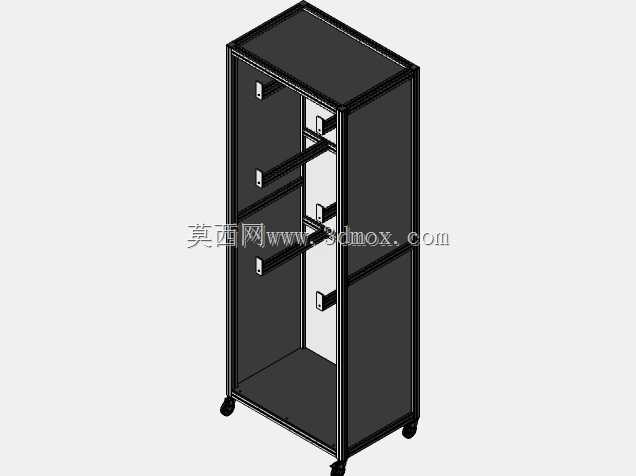

　　这款立式铝结构框架，最初是为洁净车间内传感器校准工位的置物承载需求设计的，日常可放置待校准的传感元件、校准用辅助工装、记录台账的工位平板，也可适配实验室试剂暂存、电子车间元器件周转存放、商用空间展示陈列等多场景使用，框架整体采用工业铝型材作为主体受力构件，搭配透明围板形成半封闭的置物空间，避免存放物品从侧边滑落，同时不影响视线穿透，方便作业人员快速识别各层放置的物料。从结构受力逻辑来看，设计阶段优先考虑了竖向承载的均匀性，四根主立柱采用通长铝型材加工，没有中间拼接断点，避免竖向荷载下拼接位置出现应力集中导致的框架形变，每层的置物托架采用L型角件与主立柱螺栓锁紧，没有采用焊接工艺，一方面铝型材焊接容易出现热变形影响整体装配精度，

　　另一方面螺栓锁紧的结构支持后期根据存放物品的高度灵活调整层间距，适配不同尺寸的物件存放需求。框架底部配置了可调式支撑脚，可根据地面的平整度调整四个脚的伸出高度，保证框架整体处于水平状态，避免因地面倾斜导致层板受力不均、存放物品滑落的问题，支撑脚底部采用防滑橡胶垫，既可以增大与地面的摩擦力防止框架移位，也能避免铝型材直接接触地面刮伤地坪涂层。外形尺寸方面，整体竖向高度适配成年人站立操作的取放高度，不需要过度弯腰或者抬手就能够到中间三层置物位，底部预留了100mm的离地间隙，方便日常清洁地面时清扫框架下方区域，不会形成卫生死角，框架的横截面尺寸控制在合理范围内，既保证每层有足够的置物面积，也不会占用过多的车间或室内通道空间，

　　安装时不需要额外打膨胀螺栓固定地面，依靠自身结构重量和底部防滑垫即可保持稳定，移动时只需要抬起框架就可以调整摆放位置，不需要做复杂的拆装作业。层板的设计上，底层采用实心板材承载较重的物件，上方几层的托架预留了安装孔位，可根据使用需求加装透明层板或者金属网层板，透明围板采用插槽式安装，嵌入铝型材预先加工的槽口内，不需要额外打胶固定，后期如果围板出现刮花或者破损，可以直接抽出更换，维护成本很低。框架顶部做了封边处理，避免型材槽口积灰，同时顶部也可以放置轻质的盒装物件，拓展整体的置物空间，在型材拼接的位置，所有角件都做了内藏式处理，没有突出的螺栓头或者尖锐边角，避免作业人员经过时刮蹭衣物或者磕碰受伤，符合车间作业的安全设计要求。

　　实际使用中，这类铝结构框架相比传统的钢制焊接货架，重量更轻，搬运和调整位置时不需要多人配合，单到两人就可以完成移位，铝型材表面的阳极氧化层不需要额外做喷漆防锈处理，在洁净车间或者有轻微腐蚀的环境下也能长期使用，不会出现漆面脱落、生锈掉渣污染生产环境的问题，框架的整体装配公差控制在毫米级，各层托架的水平度偏差不超过1mm，放置精密仪器或者校准用传感器时，不会因为框架倾斜影响测量精度。设计过程中还考虑了后期拓展性，主立柱的型材槽口是通长设计的，如果后续需要增加置物层、加装侧边挂板、安装照明灯带或者标识牌，都可以直接利用型材槽口加装配件，不需要对原有框架做钻孔、焊接等二次加工，能够快速适配不同使用场景的需求变化，框架的所有连接螺栓都采用标准件，市面上容易采购，后期如果出现螺栓滑牙或者配件损坏，不需要联系原厂定制，直接采购同规格标准件就可以替换，降低了长期使用的维护成本。
