带物料收纳的工业铝型材作业工位架

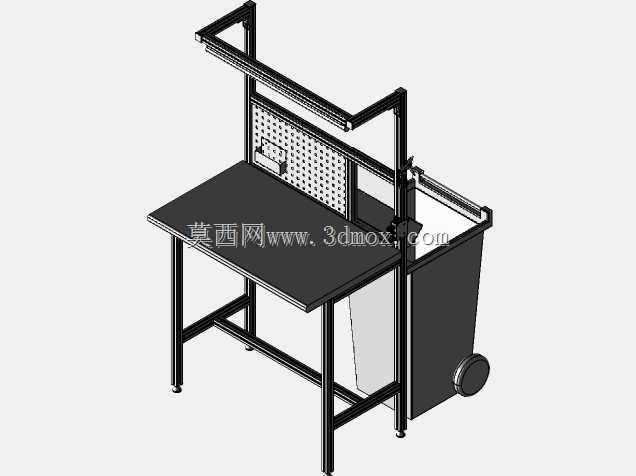

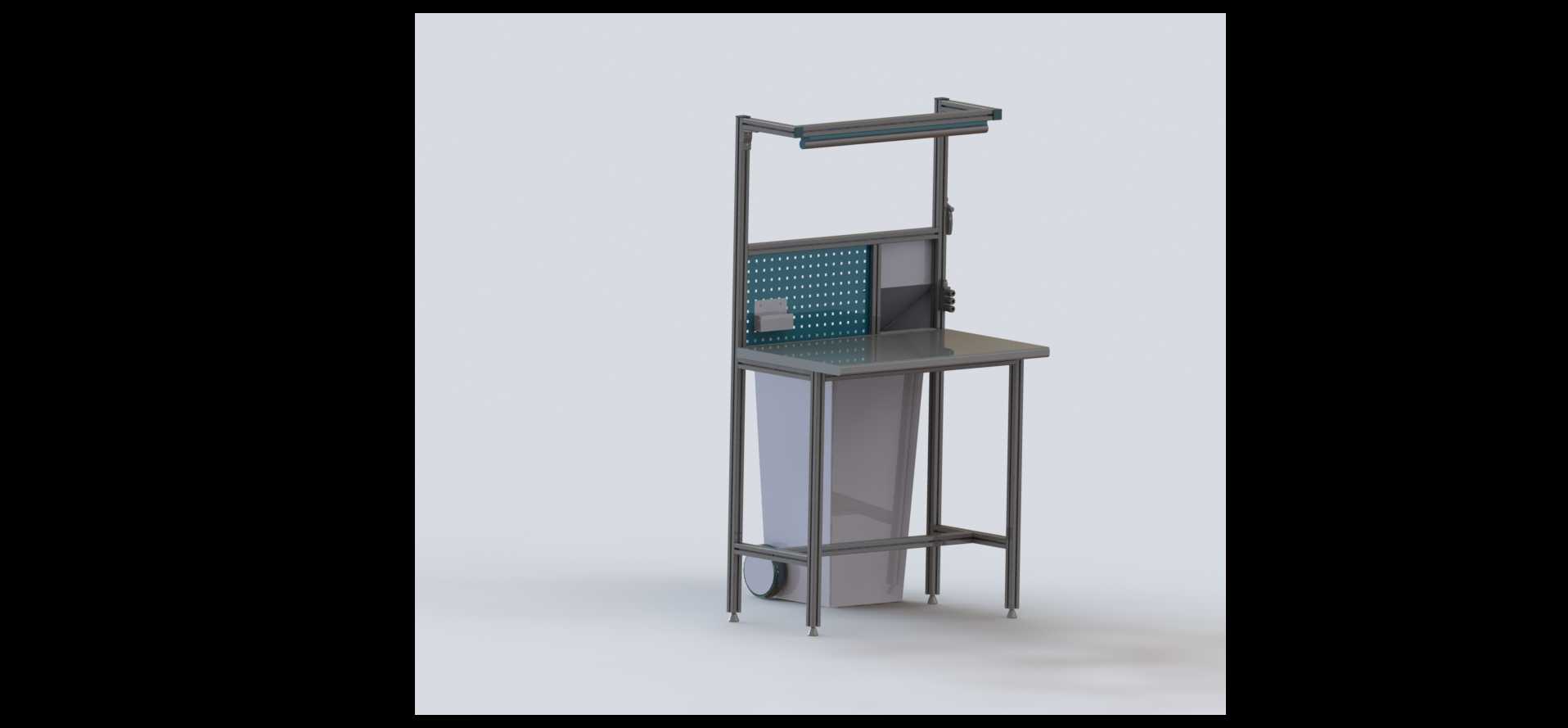

　　这套铝型材结构的作业工位架，主要面向电子组装、小零件检测、轻型产品装配这类需要精细化操作的生产场景，在车间流水线旁的独立作业段、实验室试样装配区、维修返工工位都能适配，相比传统焊接式钢制工作台，它的拆装调整灵活性更适配多品种小批量的生产切换需求。整体框架采用工业铝型材拼接，所有连接节点依靠型材内置的T型螺栓与角件锁紧，不需要焊接作业，后期如果要调整台面高度、挂板位置或者附属配件的安装点位，只需要松开对应紧固件就能移位，不会像焊接架那样改动就需要切割重焊，能大幅降低产线调整的改造成本。台面选用防静电高密度复合板，边缘做了圆弧包边处理，台面距离地面的操作高度设置在850mm，符合多数站立作业人员的肘部操作高度，

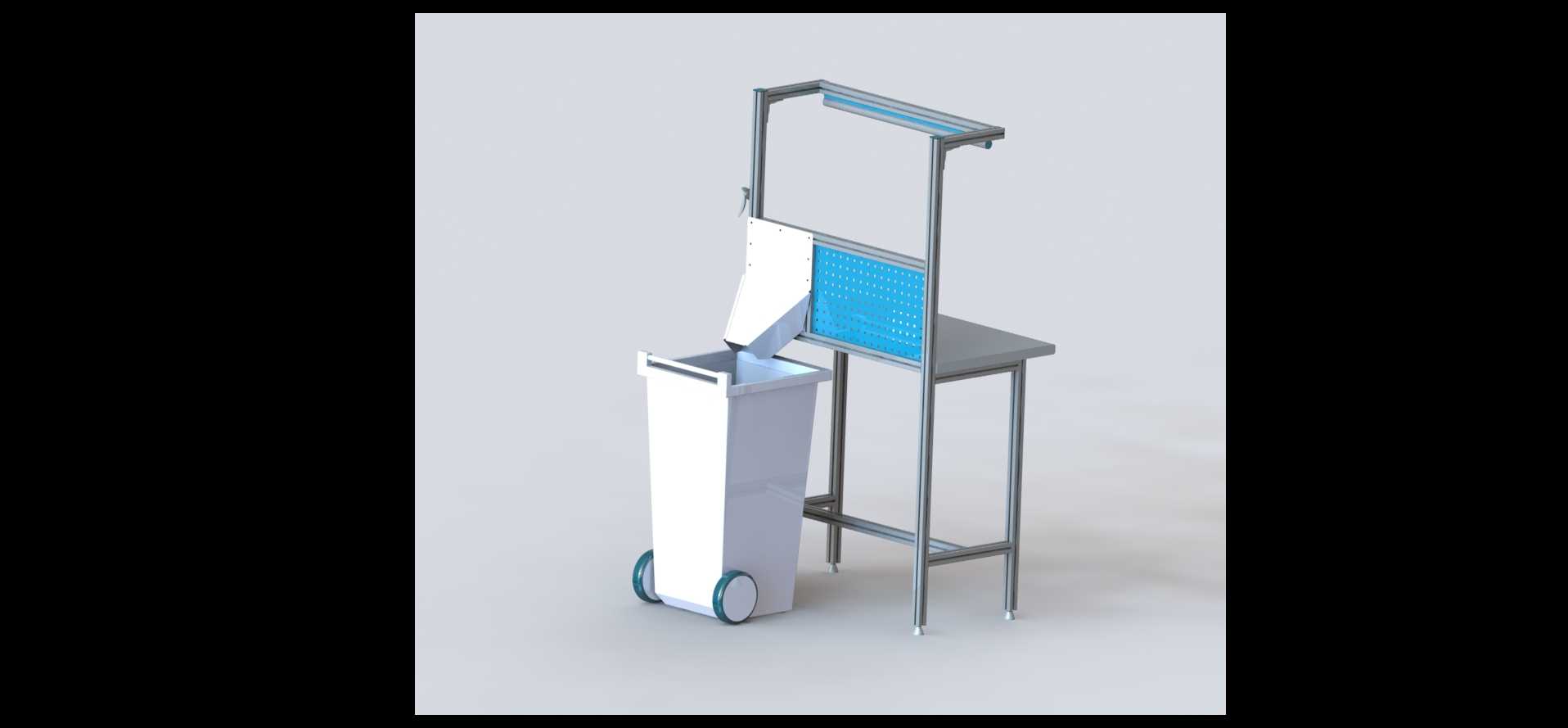

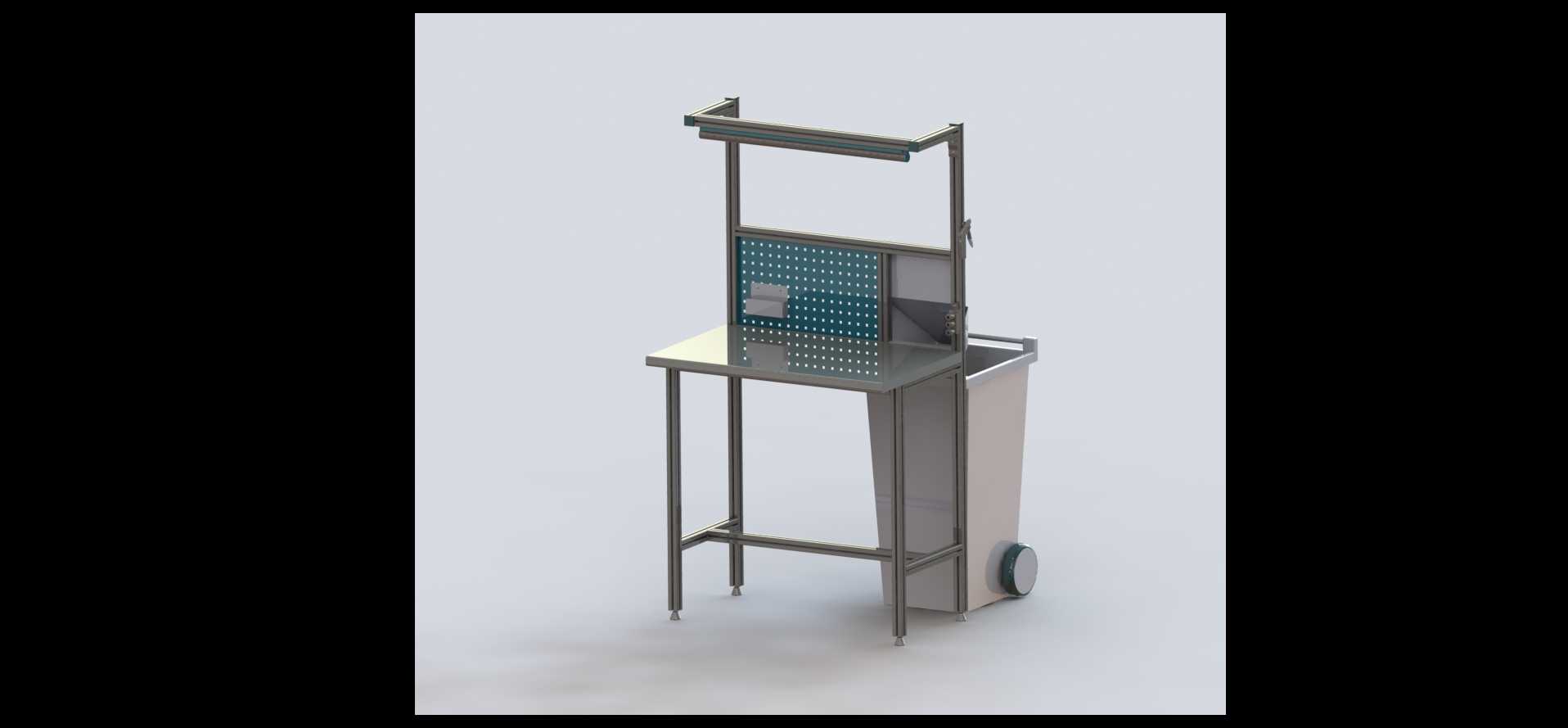

　　长时间作业不容易产生手臂疲劳，台面的静态承重可以达到150kg，满足放置小型工装、电动螺丝刀、待装配工件、检测仪器的承重需求，不会出现台面中部下凹变形的问题。台面上部的挂板采用多孔方孔设计，孔距按照标准工位器具的挂接尺寸设置，可以搭配挂钩、零件盒挂条、螺丝刀架、图纸夹等配件，作业时常用的工具、小规格螺丝螺母、作业指导书都可以直接挂在操作者正前方的挂板上，不需要转身或者弯腰取放，能有效减少无效动作，提升单工位的作业效率；挂板上方的横梁预留了照明灯具的安装槽位，可以直接安装LED工位照明灯，接线可以顺着铝型材的内置槽走线，不会有明线裸露在外侧，避免线路剐蹭工件或者勾挂操作者衣物的安全隐患。工位架右侧集成了带脚轮的废料收纳桶，

　　收纳桶依靠型材上的卡扣支架固定，不需要额外在地面放置垃圾桶，桶身可以直接从支架上抽出倾倒垃圾，底部的脚轮在抽拉时不会刮花环氧地坪，收纳桶的上沿和台面下沿预留了120mm的间隙，台面上产生的包装废料、边角料可以直接扫入桶内，不需要抬手过高就能完成废料投放。整体框架的支脚采用可调脚杯设计，脚杯的调节行程有50mm，即使车间地面存在不平整的情况，也可以通过旋转脚杯来调整整个工位架的水平度，避免台面倾斜导致工件滑落、仪器放置不稳的问题，支脚的底部配有橡胶防滑垫，和地面接触时不会产生滑动，作业时整个架体不会出现晃动。从安装边界来看，整套工位架的整体占地长度为900mm，宽度为600mm，地面到顶部横梁的总高度为1800mm，

　　在车间布局时只需要预留1000mm*700mm的地面空间就能放置，不会占用过多的通道面积，多个同类型工位架并排布置时，相邻架体之间只需要预留100mm的间隙就能满足走线和维护需求。设计时充分考虑了人体工程学的操作范围，操作者站立时的手臂最大活动范围完全覆盖台面和挂板区域，所有常用物品都放置在最佳作业区间内，不需要过度伸展身体就能取放；铝型材的表面经过阳极氧化处理，日常使用中不容易被油污、切削液腐蚀，只需要用抹布擦拭就能清洁，维护成本极低。框架的所有型材连接处都做了端面封盖处理，不会有铝型材的锐边外露，避免操作者磕碰划伤，挂板的边缘也做了折边钝化处理，没有尖锐的毛刺。这套结构在建模时所有的型材截面、连接角件、紧固件都按照实际选型的标准件库调用，装配时的干涉检查全部完成，实际生产加工时只需要按照模型截取对应长度的铝型材，搭配标准配件就能直接组装，不需要二次加工开孔，装配完成后的整体形位公差可以控制在1mm以内，满足工位器具的使用精度要求。
