工业铝型材分格多层物料存储架

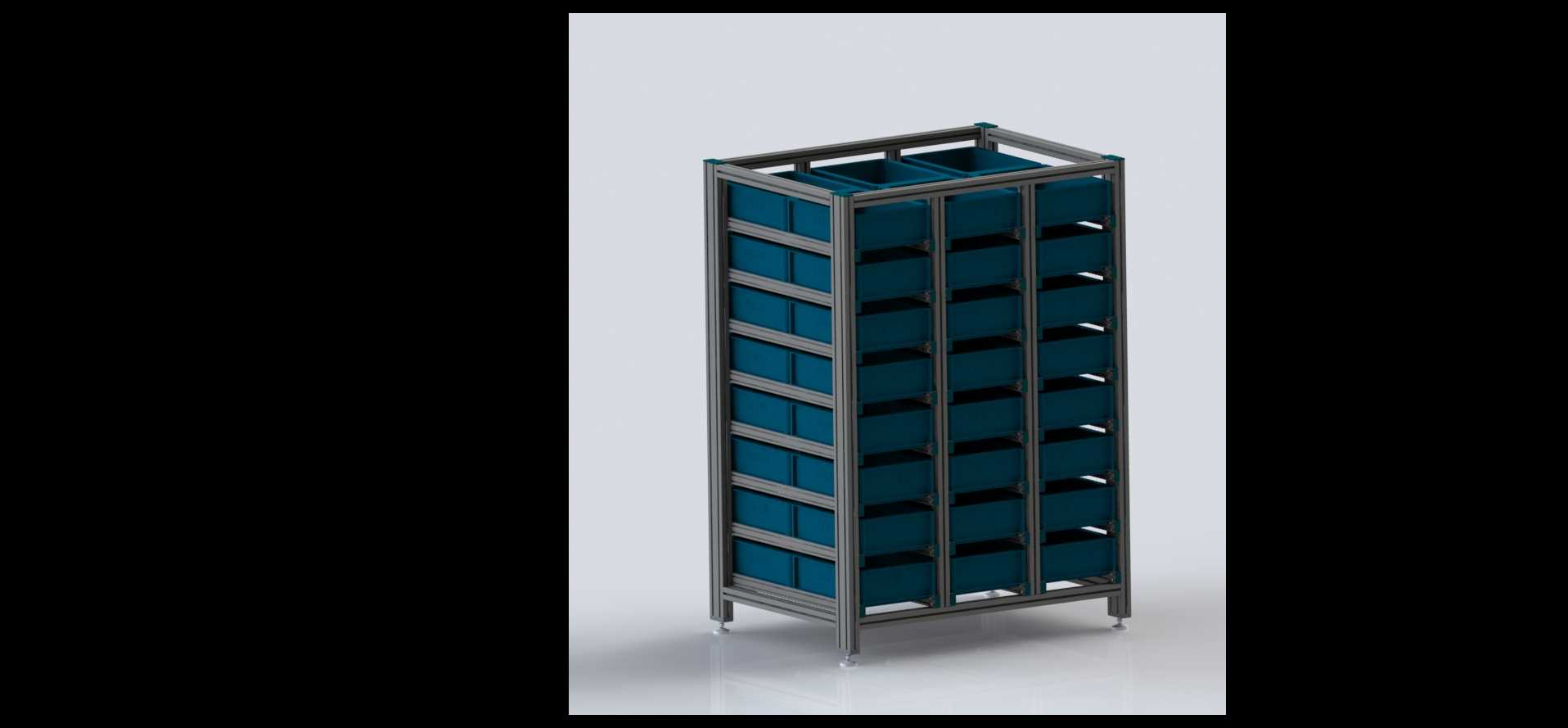

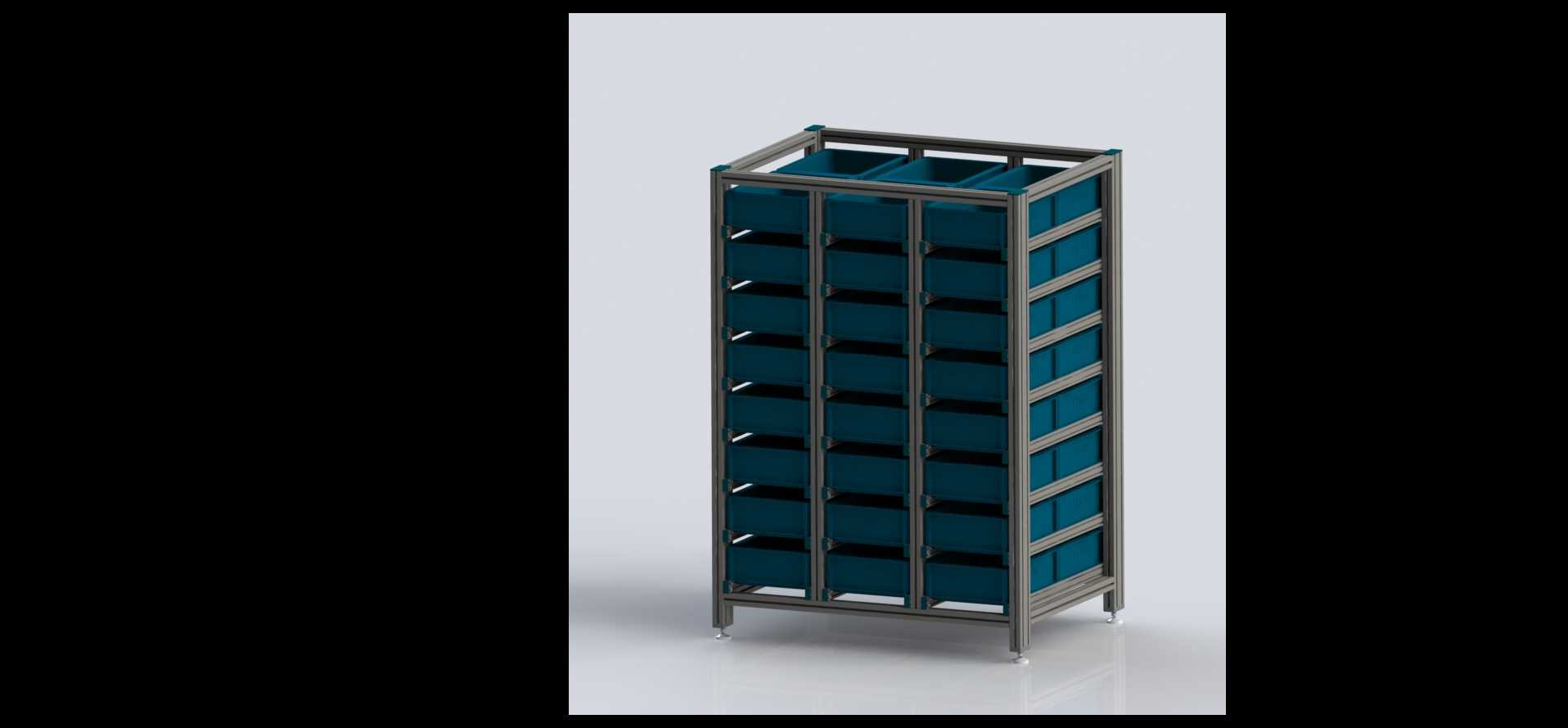

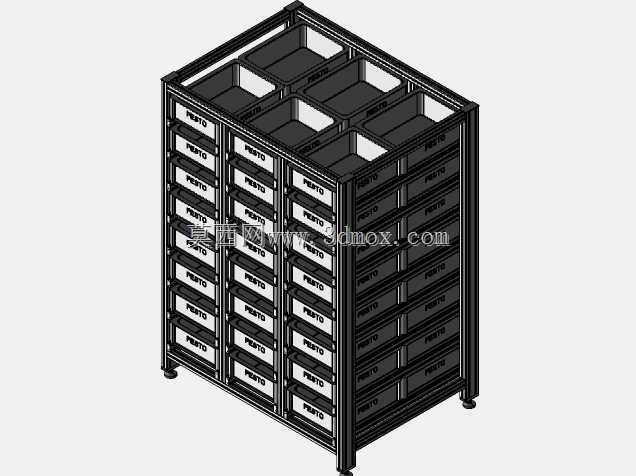

　　这款铝制分格存储架的设计初衷，是解决车间零散工装、小型加工件、电子元器件分类存放混乱的痛点，在精密机加工车间、电子组装产线旁、质检工位侧都能看到这类存储器具的身影，它不需要复杂的固定安装，底部自带可调支撑脚，可直接放置在环氧地坪上，适配多数生产现场的工位旁暂存需求。整体框架采用工业铝型材拼接搭建，型材连接处采用内置角件连接，没有外凸的焊接毛刺与突出螺栓，避免作业人员取放物料时发生剐蹭，框架的立柱与横梁型材槽道统一，后期如果需要调整层间距、增减分格数量，不需要重新焊接改制，只需要松开型材内置的锁紧螺栓，就能根据存放物料的高度灵活调整每层的安装位置，适配不同尺寸规格的物料存放需求。架体每层设置三列纵向分格，

　　每个分格内配置独立的硬质塑料物料盒，物料盒边缘做了翻边卡扣设计，可直接卡在层板的限位槽内，抽取时不会连带相邻料盒移位，料盒前侧预留了标签粘贴位，作业人员可根据物料编码、零件类型粘贴标识，取件时不需要逐个翻找，能大幅缩短工位旁的物料找寻时间。从安装边界来看，这款存储架的整体占地宽度控制在0.6米以内，深度0.4米，整体高度1.8米，不会占用过多的车间通道空间，架体底部距离地面预留100mm的间隙，既方便日常清扫地面时的扫帚、拖把伸入，也能避免地面潮气直接侵蚀最下层的物料盒，对于存放有防潮要求的小型零件，还可以在底部间隙处加装防潮垫板，不需要改动主体框架结构。设计过程中特意校核了架体的整体承重，每层单格的额定承重为15kg，

　　整架额定承重不超过300kg，完全满足小型零件、工装夹具、检测辅具的存放承重需求，框架的铝型材表面做了阳极氧化处理，日常接触车间内的切削液、酒精擦拭也不会出现表层锈蚀掉漆的问题，相比传统的焊接钢制料架，整体重量减轻40%左右，需要调整工位布局时，两名作业人员就能直接抬移，不需要动用叉车等转运设备。每层分格的挡板采用与框架同系列的薄型铝型材，挡板高度为料盒高度的三分之二，既可以限制料盒的横向移位，也不会遮挡料盒内的物料视线，作业人员站在架体正面就能直接看到每个料盒内的物料存量，方便仓管人员及时补料。在实际产线应用中，这类料架常放置在装配工位的左手侧，距离作业人员的站立位置约300mm，正好处于人手的最佳取放作业半径内，

　　作业人员取放物料时不需要大幅度转身或移步，能有效降低重复取料的动作疲劳度。架体顶部设置了一圈加高的围边，可临时放置当天需要使用的整包物料或作业指导书文件夹，避免物品从架体顶部滑落。考虑到部分无尘车间的使用需求，整个架体的拼接缝隙都做了窄缝处理，不容易积藏灰尘，日常清洁时用无尘布擦拭即可，没有难以清理的卫生死角。设计时也规避了传统料架的常见问题，比如层板采用铝型材内嵌密度板的结构，相比纯钢板层板噪音更小，放置物料盒时不会产生金属碰撞的刺耳声响，适合对车间噪音有管控要求的精密加工场景；所有型材的端面都加装了塑料端盖，不会露出铝型材的切割毛边，避免作业人员调整架体时划伤手部。
