木材加工用长重型方管夹持工装

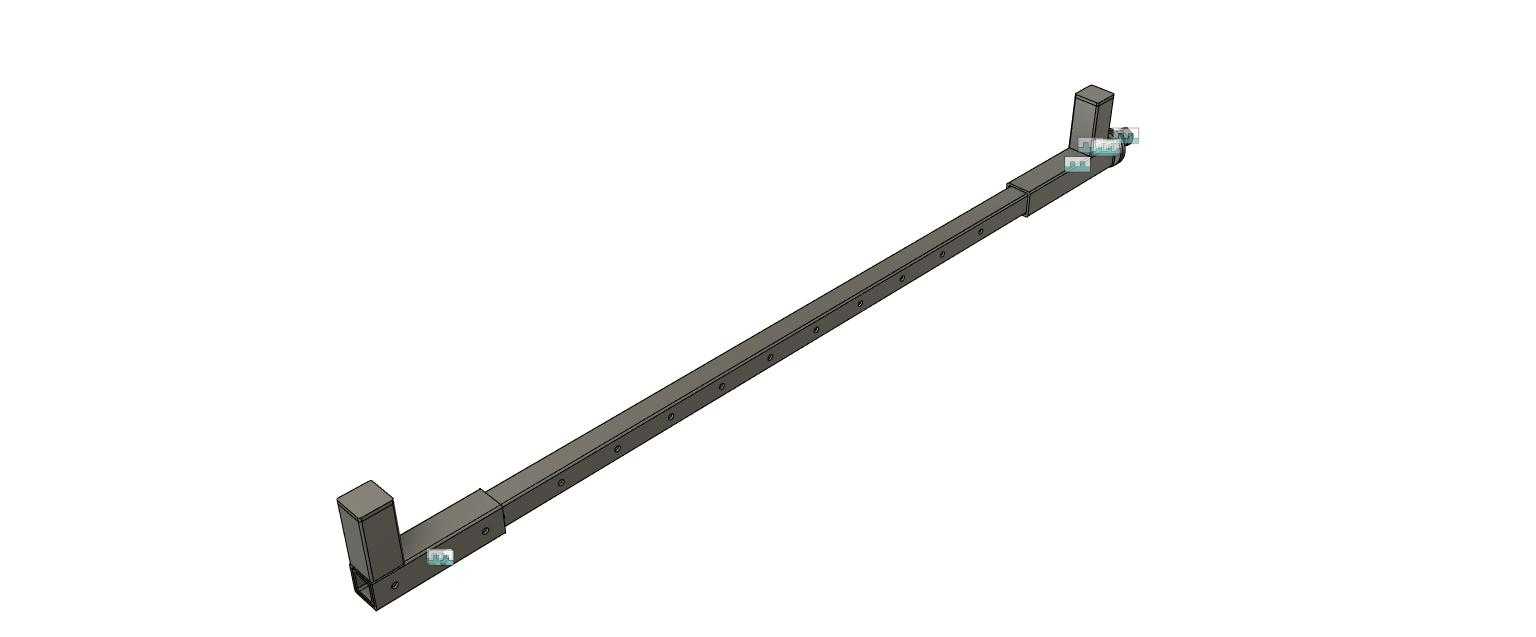

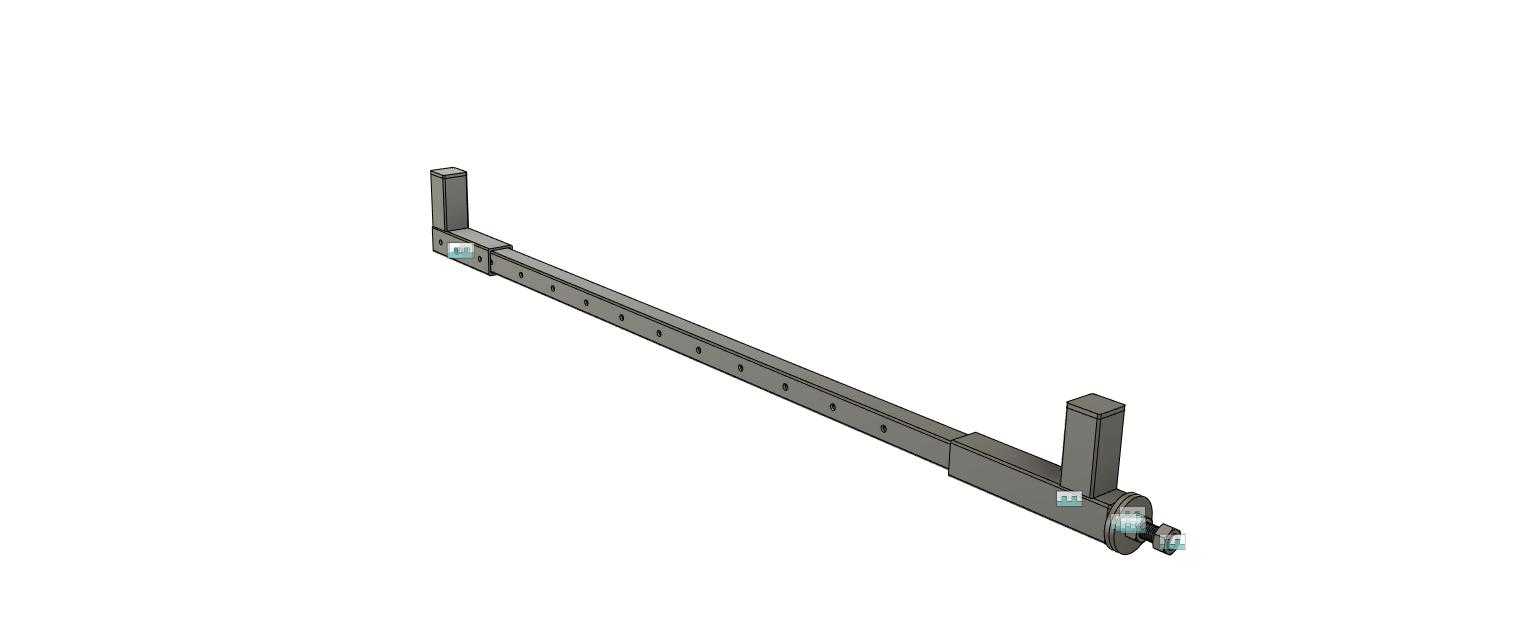

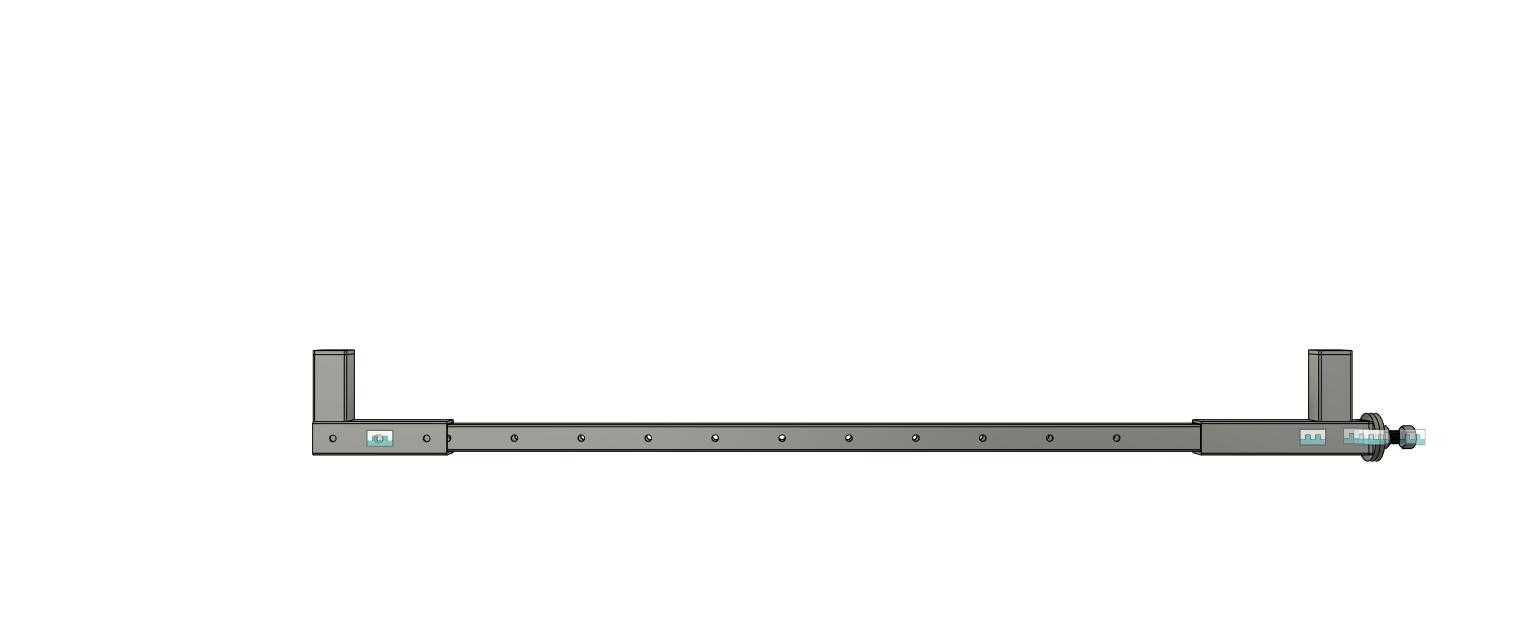

　　这款长重型夹持构件主要面向木材加工、现场木作施工的工件固定场景，适配小批量木构件加工、现场木方拼接定位、长尺寸木料裁切固定等实际作业需求，解决常规夹具行程不足、夹持刚性不够，无法适配长尺寸方料、重型木料固定的痛点。整体结构采用标准规格方管作为主体承载构件，分别适配40×40×4mm与50×50×4mm两种通用工程方管规格，主体总长度达到1500mm，足够覆盖常规木方、集成材、建筑木模板的常见加工长度，两端设置L型定位挡边，可在夹持时对工件端部形成双向限位，避免木料在锯切、打磨、拼接施胶过程中出现窜动偏移。

　　从设计逻辑来看，构件优先考虑了作业场景的刚性需求，选用壁厚4mm的标准方管作为主梁，无需额外做复杂的加强筋结构，依靠型材自身的截面惯性矩就能满足重型木料夹持的抗变形要求，方管本体上预留的等距安装孔位，可根据待加工木料的实际长度灵活调整挡块的固定位置，适配不同长度规格的工件装夹，不需要额外制作过渡连接件，现场安装时仅需配套标准螺栓即可完成组装，降低了工装的制作与维护成本。两端的L型挡边采用与主梁同规格的方管焊接成型，挡边的垂直面与主梁上表面保持严格的垂直度公差，保证工件装夹后定位基准统一，不会因为挡边倾斜导致木料装夹偏斜，影响后续加工的尺寸精度。

　　在实际应用中，这款夹具既可以固定在木工工作台面上作为长料定位靠山使用，也可以配合快速夹钳对叠放的多层木方实现压紧固定，适配木工锯切、砂光、拼板、打孔等多道工序的装夹需求，相比常规的小型快速夹具，其长行程的主梁结构可以同时对多根并排布置的木方进行统一装夹，减少重复装夹的辅助时间，提升批量木构件加工的作业效率。由于主体采用标准型材制作，当局部构件出现磕碰变形时，可直接切割同规格方管进行替换维修，不需要整体报废，大幅降低了工装的长期使用成本。考虑到木工作业现场多粉尘、易磕碰的使用环境，整体结构未设计复杂的活动传动机构，所有连接位置均采用刚性固定结构，不存在易卡滞、易磨损的活动部件，日常使用仅需清理表面积尘即可，不需要额外做润滑维护，能够适应高粉尘、高冲击的粗加工作业环境。

　　安装边界方面，主梁底部为平面结构，可直接贴合工作台的T型槽或木质工作台面进行固定，两端挡边的突出高度与方管截面尺寸保持一致，不会在工件侧面形成过高的干涉结构，保证锯片、砂带等加工工具可以顺利靠近工件加工位置，不会因为夹具结构干涉导致加工行程受限。主梁上的预留孔位采用等间距布置，孔位间距匹配常规木工工作台的安装孔距，安装时不需要额外在工作台上重新打孔，可直接利用现有工作台的固定点位完成夹具安装，大幅缩短工装的现场部署时间。针对建筑施工现场的木模板安装、木方裁切作业，这款夹具也可直接架设在临时支撑架上使用，不需要依赖固定的工作台面，凭借自身的结构刚性即可为木料提供稳定的夹持支撑，适配野外、施工现场等无固定加工工位的作业场景。
