机床工作台用磨盘装夹定位结构

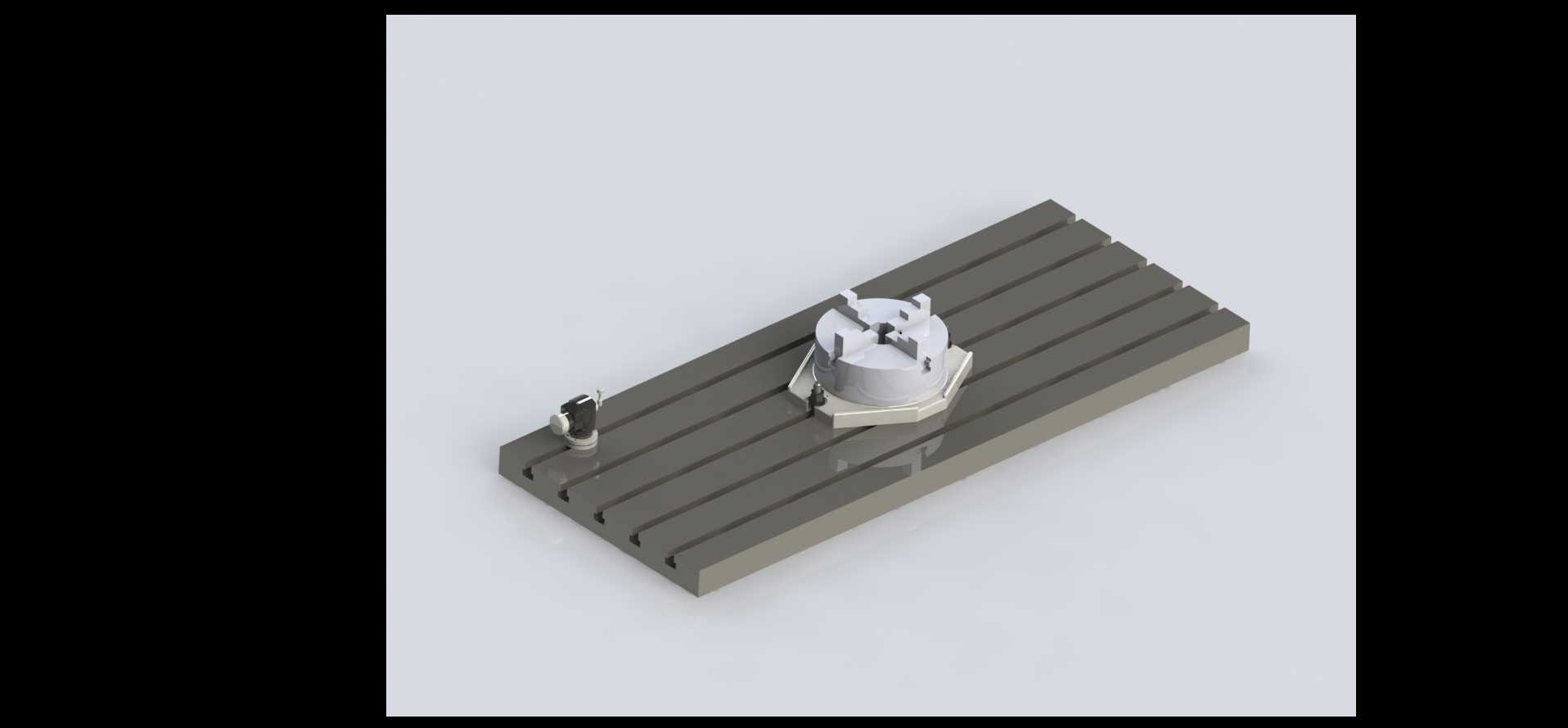

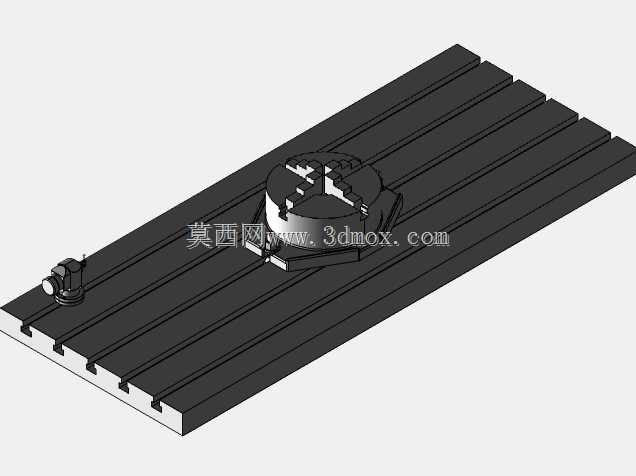

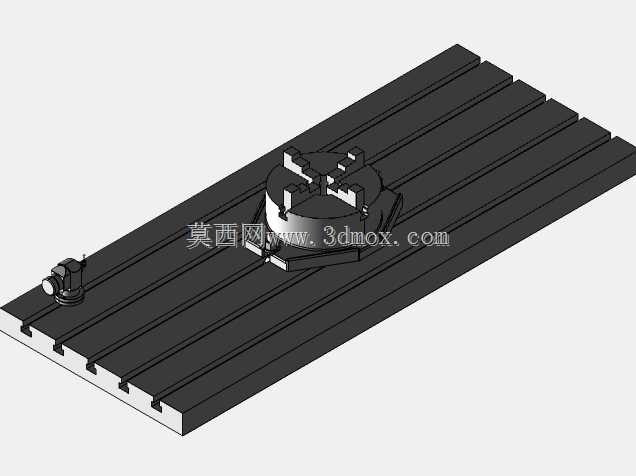

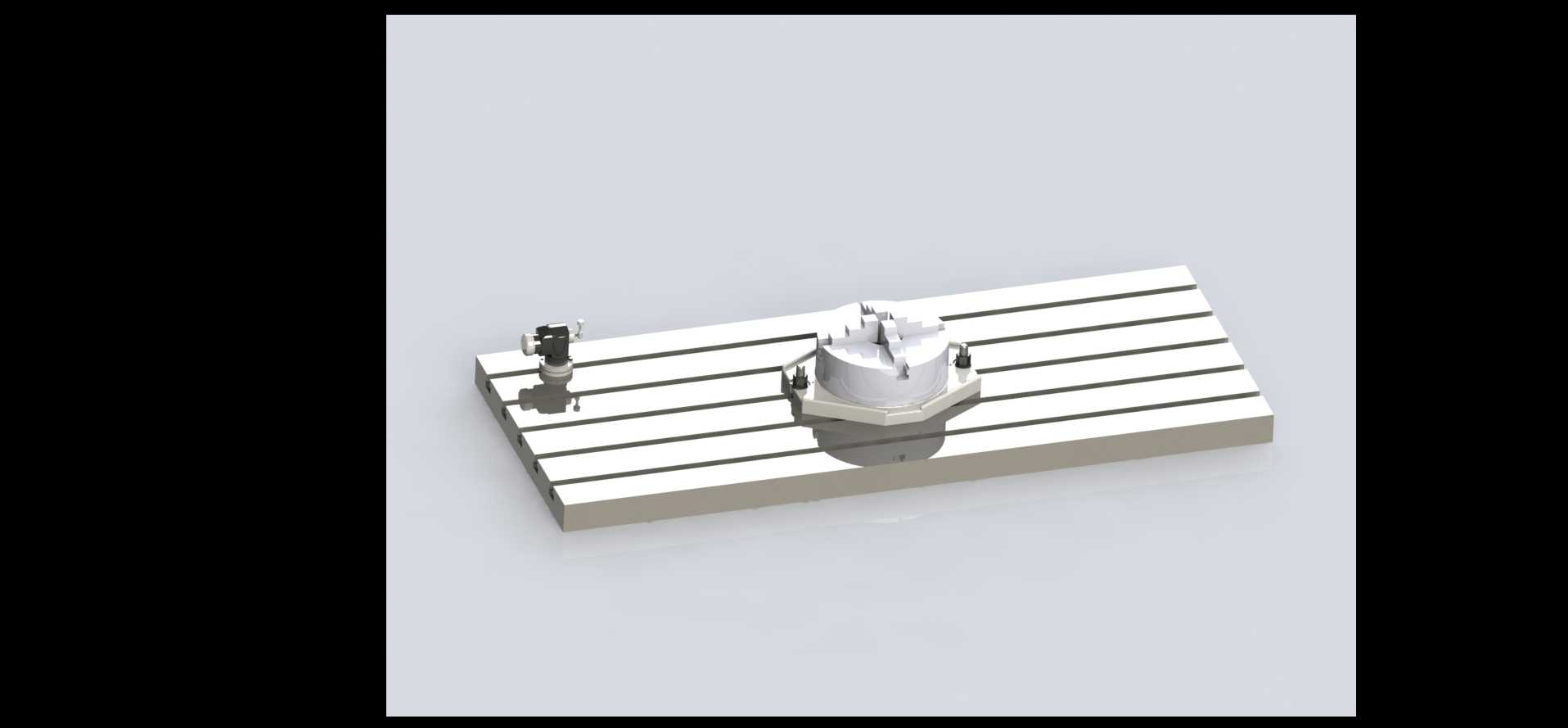

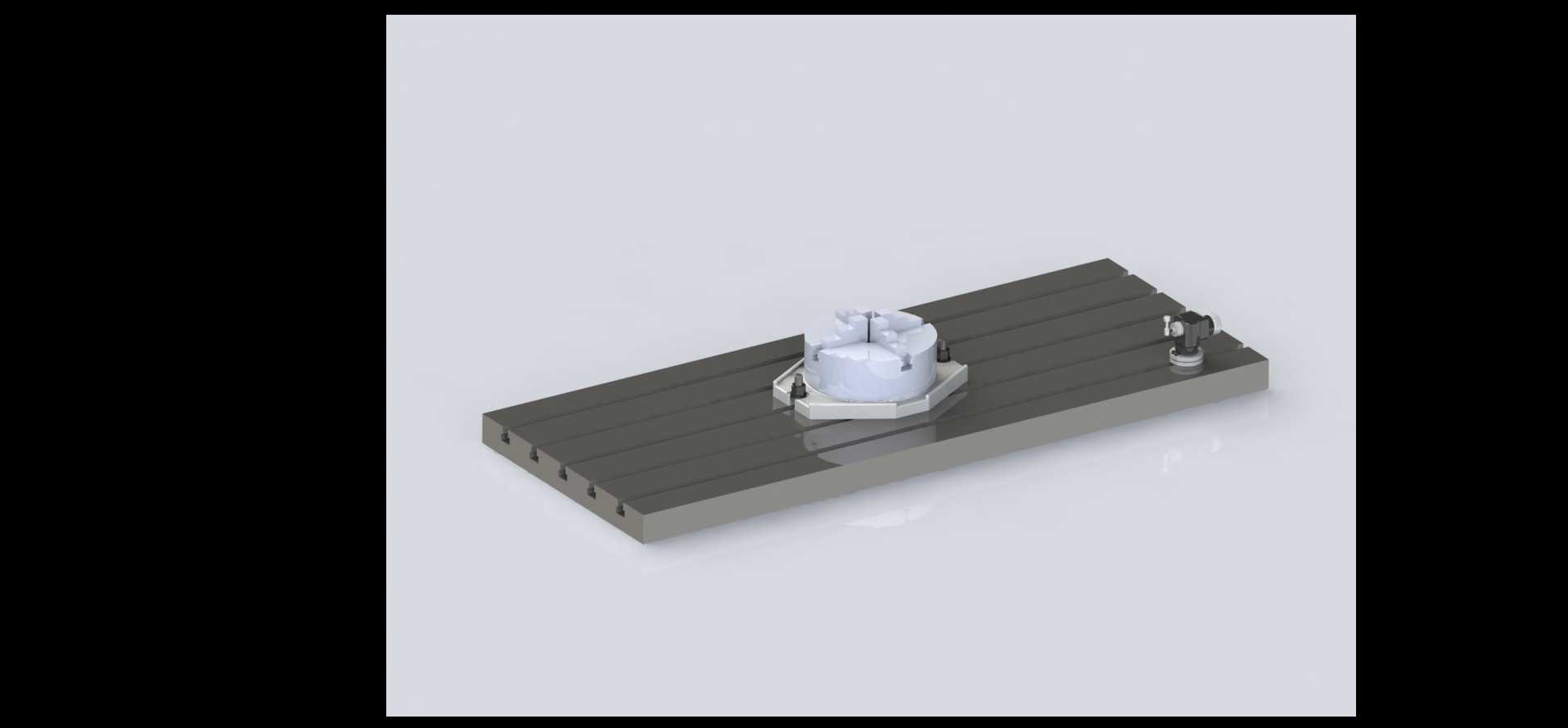

　　这套磨盘结构是针对平面磨床、工具磨床的T型槽工作台适配设计的磨削作业装夹载体，日常在精密零件磨削、小批量工件端面修磨、工装定位基准面加工场景中承担工件承载与磨削作业基准的作用。从实际加工场景来看，车间里做小型传感器壳体、精密五金件的端面磨削时，普通永磁吸盘无法适配非导磁材质工件的装夹，这套磨盘结构通过侧边的压紧锁块可以直接固定在工作台T型槽内，不需要额外转接板，能直接兼容带标准T型槽的通用磨床工作台，安装时只需要将底座的定位凸台对齐T型槽槽位，拧紧紧固螺栓即可完成固定，安装边界完全覆盖常规200mm行程小型磨床的工作台有效装夹区域，不会出现超程干涉的问题。设计时优先考虑了磨削作业的受力特性，磨盘的底座采用带减重槽的矩形结构，

　　底部和工作台接触的平面做了0.01mm平面度的公差要求，保证安装后磨盘工作面和机床主轴的垂直度满足精密磨削的需求，中间的磨盘承载台做了圆周方向的定位槽，既可以安装不同粒度的研磨盘，也可以直接装夹待加工的异形工件，侧边的微调压块可以实现0.02mm精度的位置微调，方便加工前找正工件基准。很多一线操作师傅在做小批量零件修磨时，经常遇到反复找正基准浪费工时的问题，这套结构在磨盘底座上预留了百分表架安装位，找正时不需要额外架设表架，直接把表座吸附在底座侧边就能完成工作面跳动检测，大幅缩短了加工前的准备时间。磨盘的工作面做了环形的排屑槽，磨削产生的磨屑和切削液可以顺着槽流到工作台的排屑口，不会在磨盘表面积屑造成工件垫屑的加工缺陷，

　　实际使用中哪怕是连续4小时以上的长时间磨削作业，磨盘工作面的温升也能控制在15摄氏度以内，不会因为热变形导致加工精度超差。从结构设计的细节来看，磨盘和底座的连接采用了锥面定位加螺栓锁紧的方式，更换不同规格磨盘时只需要松开中心锁紧螺栓，就能快速完成磨盘的拆装，不需要重新打表找正整个底座的位置，重复安装的定位精度可以控制在0.005mm以内，完全满足精密磨削的重复定位要求。侧边的压紧组件采用了浮动压头设计，压紧工件时不会因为压头的硬接触造成工件表面压伤，针对薄壁类零件的磨削装夹，还可以在压头位置加装紫铜垫进一步保护工件表面。这套结构的整体尺寸经过优化，底座长度适配常见小型磨床的工作台宽度，安装后不会超出工作台的安全防护范围，

　　磨盘的工作面高度和机床砂轮的最低下刀位置做了匹配，不需要额外垫高工件就能完成全行程的磨削加工，避免了因为工装高度不合适导致的砂轮行程不足问题。在实际的车间应用里，这套磨盘结构除了用于常规的平面磨削作业，还可以配合分度附件完成小型零件的圆周等分磨削，只需要在磨盘中心加装分度销，就能实现多工位的等份加工，不需要额外配置专用的分度工装，拓展了普通磨床的加工适用范围。设计过程中也充分考虑了工装的维护便利性，所有的锁紧螺栓、微调组件都采用标准件，日常维护更换时不需要定制非标配件，磨盘工作面磨损后只需要更换上层的磨盘片，不需要更换整个底座，大幅降低了工装的长期使用成本。针对磨削作业的切削液腐蚀问题，所有结构件的表面都做了硬质阳极氧化处理，长期接触切削液也不会出现锈蚀卡滞的问题，活动的微调部位加装了防尘密封圈，磨屑和粉尘不会进入配合间隙造成调节卡顿，哪怕是在粉尘较大的粗磨加工环境下，也能保证调节机构的顺畅运作。
