小型木工用真空压力机单板结构设计

　　这款真空压力设备主要面向小型家具加工车间、个人车库工坊的木作贴面、压合作业场景，解决小规模生产中无需购置大型工业压机、即可完成板材平压、木皮贴面、曲面覆合的实际需求，适配小批量定制家具、DIY木作的加工节奏，不需要复杂的厂房配套，普通民用电源即可驱动，占用空间紧凑，适合场地有限的加工场景。设备整体外形边界为1500mm×1000mm的矩形单板结构，整体高度控制在低位，不需要预留过高的上部操作空间，底部可直接放置在平整的水泥地面或者常规木工工作台面上，安装时仅需要保证台面水平度误差在每米2mm以内，避免压合过程中受力不均导致的工件贴合偏差，不需要额外打地脚螺栓固定，设备自重可满足常规压合作业的稳定性要求。

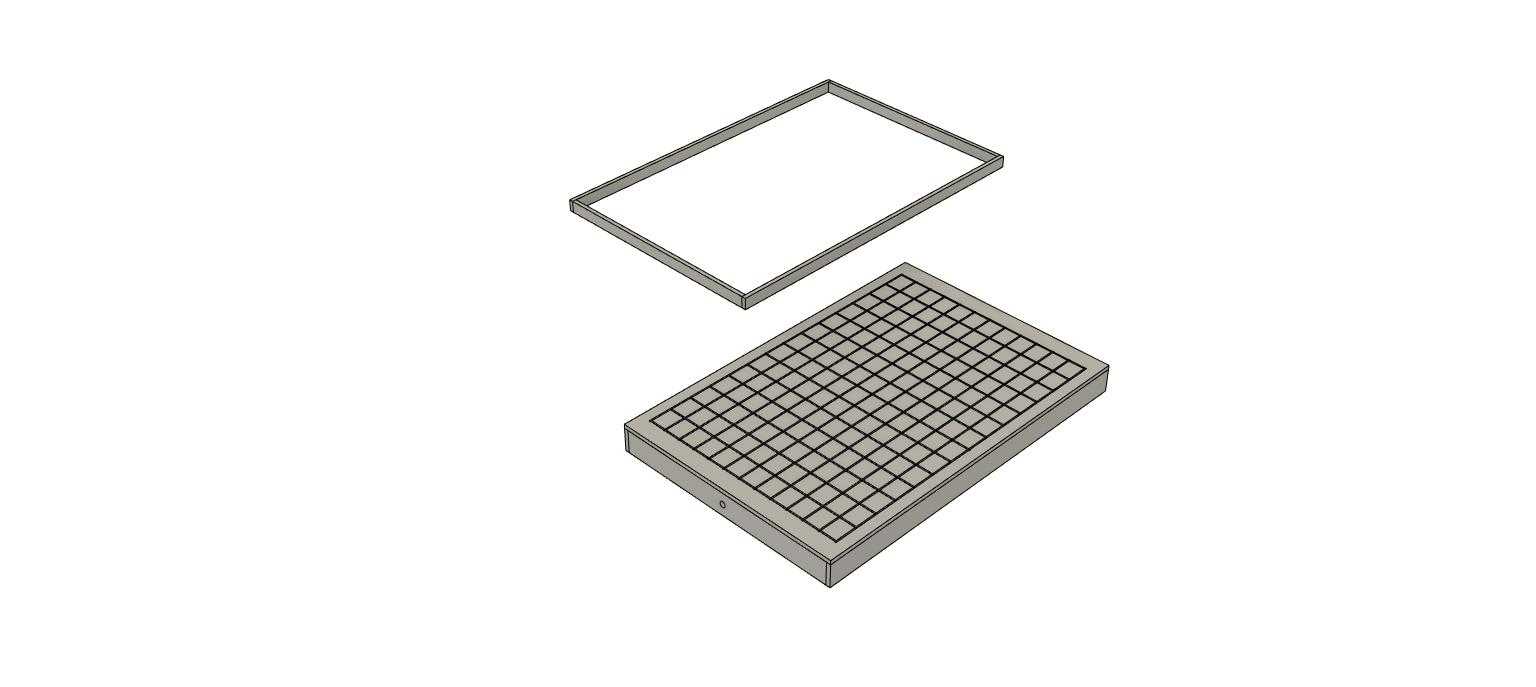

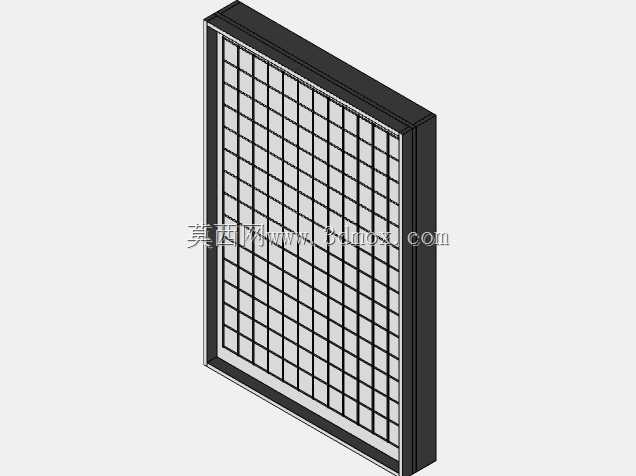

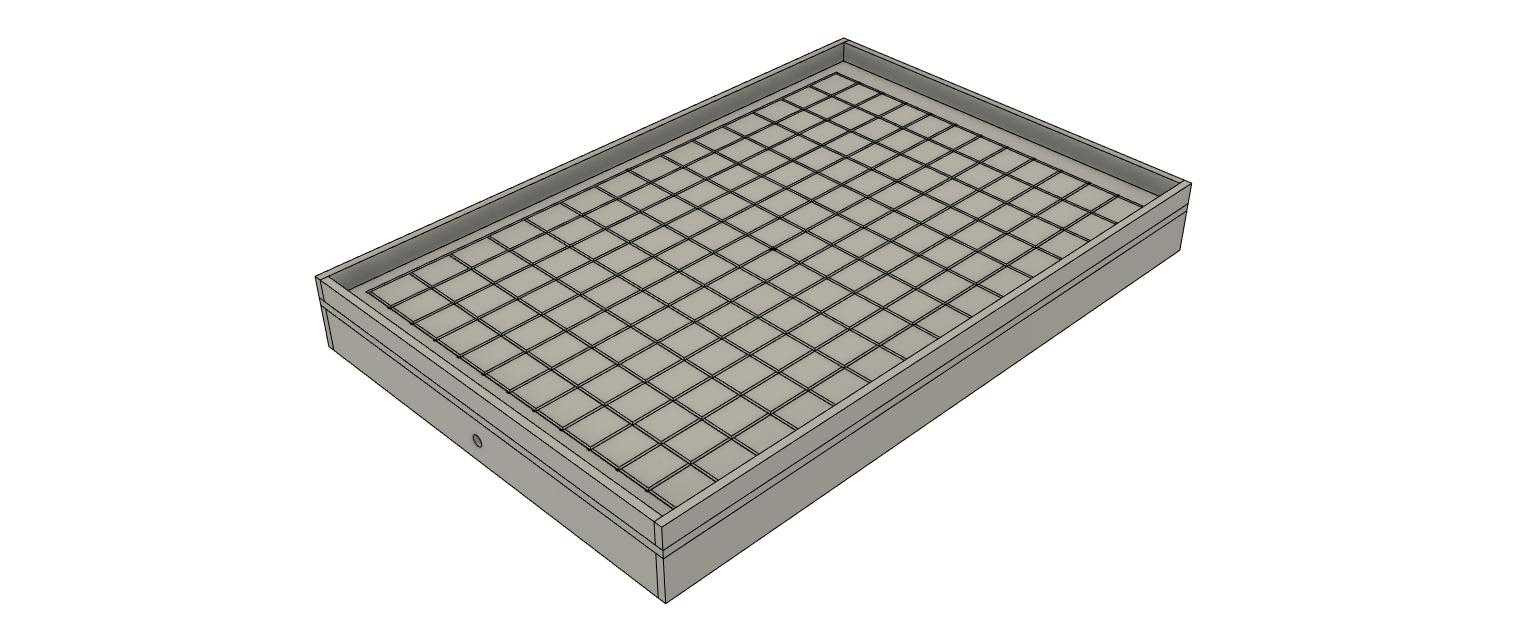

　　主体结构采用18mm厚胶合板加工制作，成本可控且加工难度低，普通木工开料设备即可完成所有板材件的裁切，不需要依赖金属切削加工设备，适合现场自制或者小批量加工组装。结构设计上采用可拆分的双层板布局思路，底部单板作为基础承托，也可根据加工需求拓展为双层板结构，其中一层作为共面基准，向下预留真空通路，顶部带通道的板件作为真空腔的上承托面，真空腔采用普通乙烯基板作为密封隔膜，替代传统工业真空压机的厚重金属密封腔，大幅降低整体重量与制造成本，同时乙烯基板的柔韧性可适配一定范围内的薄型工件曲面偏差，保证压合过程中真空压力均匀传递到工件表面。顶部设置可拆卸式压紧框架，安装作业时先将乙烯基板平整铺设在底部真空腔结构上，再将待压合的工件、

　　涂胶后的贴面材料依次对齐放置在隔膜上，之后将顶部框架压在工件四周，用快速夹具将框架与底部腔体边框夹紧，保证整个腔体的边缘密封性，不需要复杂的螺栓锁紧结构，普通的木工快速夹即可满足密封锁紧要求，拆装效率高，单次换料作业的准备时间可控制在十分钟以内。真空回路采用常规的快速管道接头连接，配套通用型小型真空泵即可实现抽真空作业，不需要定制专用的真空发生装置，后期维护更换配件成本极低，抽真空后腔体内形成的均匀负压可将压力均匀作用在整个1500×1000mm的加工幅面上，压合过程中不会出现局部压力过大导致的板材变形、胶层厚薄不均问题，相比传统的螺旋压紧、重物压合方式，压力一致性更好，贴面粘接后的工件表面平整，无局部鼓包、压痕问题。

　　实际使用中可满足木皮贴面、防火板压合、薄木拼板、曲面工件覆皮等多种木作加工需求，压合过程中压力稳定，只要保证边缘密封到位，持续保压过程中压力波动值可控制在5%以内，满足常规木工胶的固化压力要求。结构设计上充分考虑了自制加工的便利性，所有板材件均为平面裁切件，没有复杂的曲面加工或者焊接工序，普通木工从业者即可按照结构尺寸完成组装，不需要专业的机械装配经验，边框处的密封槽直接在胶合板上铣出即可，密封胶条采用常规的橡胶密封条，嵌入槽内即可实现边缘密封，整体结构没有易损的复杂传动部件，日常使用仅需要检查乙烯基板是否有破损、密封条是否老化即可，维护难度极低。设备的操作面高度适配人工站立作业的 ergonomic 要求，放置工件、夹紧夹具的动作不需要过度弯腰或者抬手，长时间作业的疲劳度低，适合小批量生产的连续作业需求，整体结构没有尖锐外凸的部件，作业过程中的磕碰风险低，适合小型工坊的安全作业要求。
