偏心压力机配套气动送料机构设计

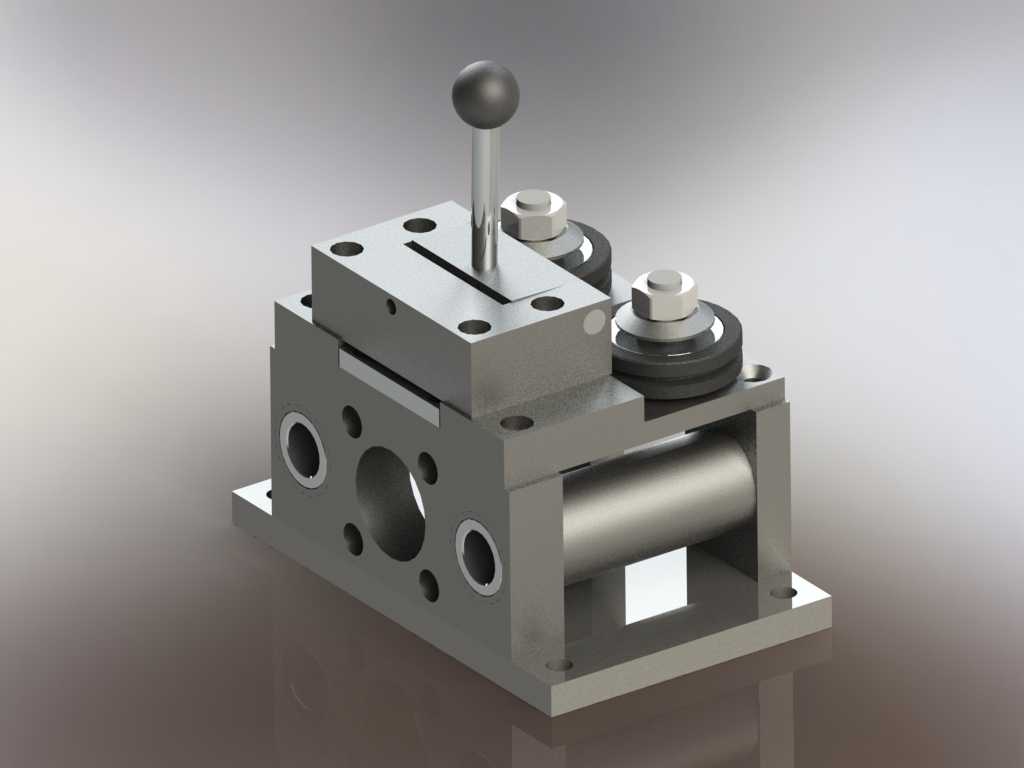

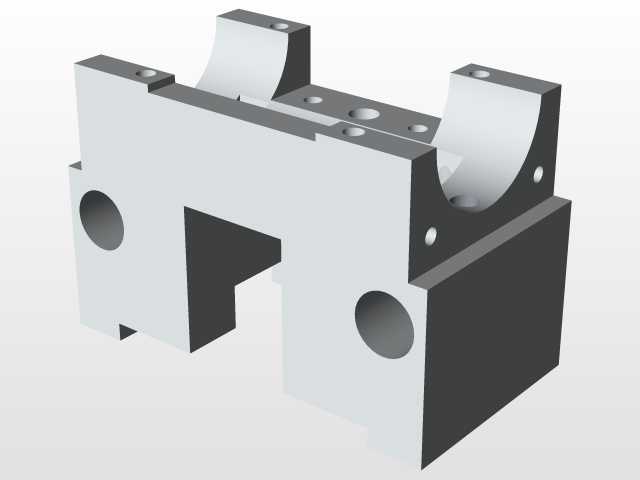

　　在冲压加工车间的偏心压力机工位，人工送料始终是制约生产效率、埋下操作安全隐患的核心痛点，这款气动送料装置正是针对薄板冲压工序的连续送料需求开发，直接对接偏心压力机的冲压节拍，替代人工完成板材的逐次精准送进动作。从实际安装适配性来看，装置整体采用方正的箱式基座结构，基座底面预留了成组的安装沉孔，可直接通过T型螺栓固定在压力机工作台面的标准T型槽内，不需要额外加工过渡安装板，基座的整体宽度控制在常规小型偏心压力机工作台面的有效安装范围内，横向伸出的气缸缸体不会超出工作台侧边边界，不会干涉压力机滑块的上下运动轨迹，也不会和模具的导柱导套结构产生空间干涉。装置的功能逻辑完全匹配冲压工序的动作节拍，以压缩空气作为动力源，

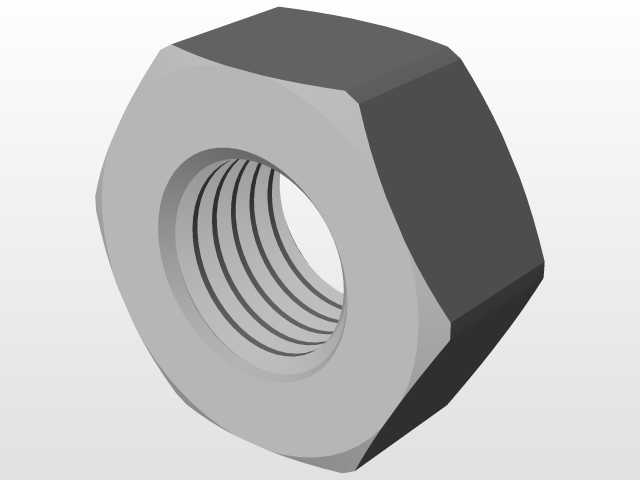

　　通过手动换向阀完成气路的方向切换，控制横向气缸的活塞杆做定距往复运动，气缸的行程可通过端部的锁紧螺母进行微调，适配不同步距的冲压送料需求，送料步距的调节范围覆盖常规小型冲压件的进料尺寸需求，不需要更换额外的行程限位块。装置上部设置的两组滚轮压紧结构，可根据待输送板材的厚度调整压紧力，通过顶部的六角螺母调节弹簧预紧量，既能保证板材输送过程中不会出现打滑偏移，又不会因为压紧力过大在板材表面留下压痕，适配0.5mm到3mm厚度的冷轧钢板、铝板等常用冲压板材的输送需求。从设计思路层面，这款送料装置没有采用复杂的伺服电机搭配丝杠的送料结构，而是完全采用气动元件搭配机械限位的方案，一方面降低了整套机构的制造成本，

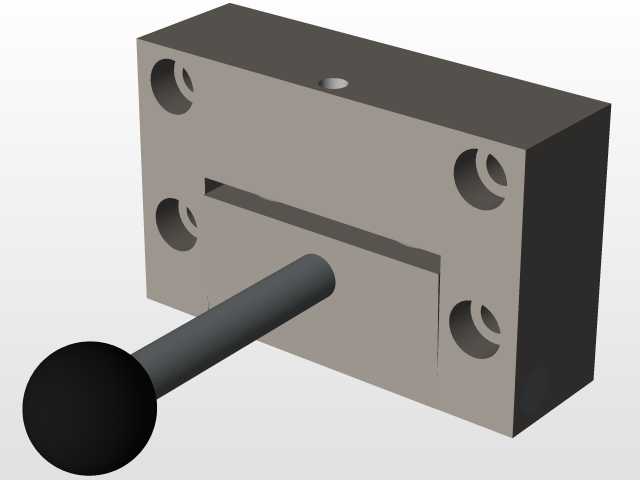

　　另一方面气动元件的响应速度完全匹配偏心压力机每分钟数十次的冲压节拍，在常规小零件冲压工况下的送料精度完全满足工艺要求，同时气动元件的维护难度远低于电气伺服结构，车间一线操作人员经过简单培训即可完成日常的维护与参数调整。装置侧面预留的多个安装孔位，可根据实际工位需求加装侧边挡料条、板材定位块等辅助配件，适配不同宽度的板材送料需求，前端的出料位置可直接对接冲压模具的进料导板，板材从送料装置输出后可直接进入模具的工作位置，不需要额外的导向过渡结构。手动操作杆的设置位置充分考虑了操作人员的操作习惯，操作杆位于装置上部靠前的位置，操作人员站在压力机的操作位即可轻松完成气路的手动控制，在设备调试、单步送料阶段可通过手动杆精准控制送料动作，

　　正常连续生产时也可将手动阀切换为自动控制模式，对接压力机的曲轴位置信号，实现送料动作与冲压动作的完全联锁，只有当滑块上行到安全位置时，送料装置才会执行送进动作，从机械结构层面避免误送料引发的模具损坏风险。整套装置的所有气动元件均采用标准通用型号，气缸、换向阀、气管接头都可以在常规五金市场直接采购替换，不需要定制特殊规格的配件，后期的维护成本极低，装置的主体结构采用45号钢加工而成，关键的滚轮接触面经过淬火处理，长期使用不会出现磨损凹陷，保证送料精度的长期稳定性。在实际工况应用中，这款送料装置可适配16吨到63吨的中小型偏心压力机，多用于小型五金冲压件、电子五金零件、家电钣金小件的连续冲压工序，相比传统的人工送料模式，不仅能将单工位的生产效率提升40%以上，更能彻底避免操作人员手部进入模具工作区域的安全风险，是中小型冲压车间低成本自动化改造的适配机构。
