双管同步夹紧固定管夹组件结构设计

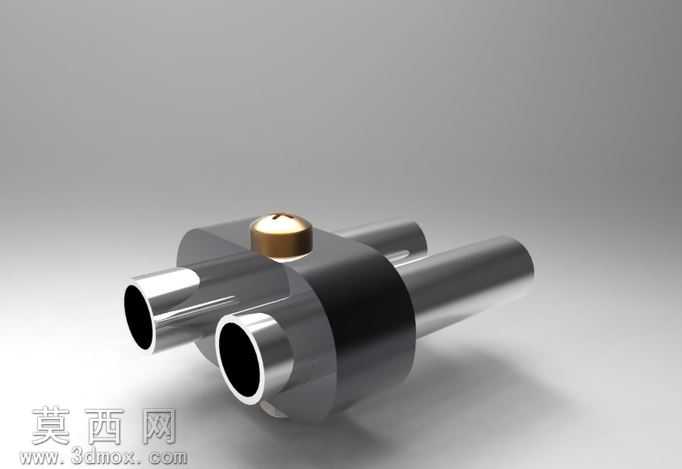

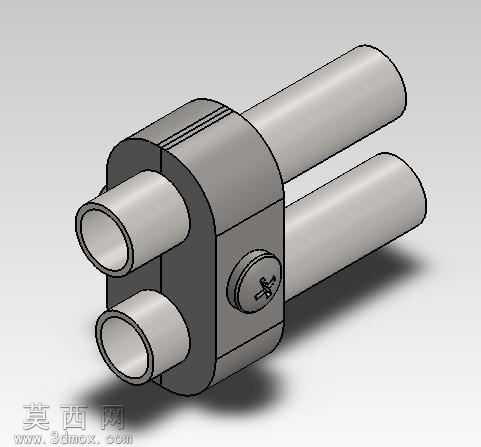

本管夹紧组件采用三维参数化建模方式完成整体结构设计，建模过程中优先保证各部件装配公差的合理性，通过布尔运算完成夹体开合结构、锁紧螺孔与管道容置腔的特征构建，确保各零件间无干涉、装配逻辑符合实际五金件的生产加工要求。渲染阶段采用哑光金属材质赋予夹体主体，还原五金冲压/机加工件的细腻磨砂金属质感，管道部分采用亮面金属管材材质，通过光影层次区分不同部件的材质属性，锁紧螺丝部分做了细节纹理刻画，还原一字槽螺丝的真实结构特征，整体渲染角度选取斜向等轴测视角，可同时展示组件的正面夹持结构、侧面锁紧结构与管道穿入状态，清晰呈现产品的使用形态。结构设计上采用对开式夹体结构，设置三个平行的管道容置孔，可同时对两根平行排布的管道实现同步夹紧固定，夹体侧面集成一字槽锁紧螺丝结构，通过单颗螺丝的旋紧即可带动上下夹体收拢，对穿入容置孔内的管道施加均匀的抱紧力，无需多点锁紧即可实现稳定固定，夹体结合面做了贴合度优化，保证锁紧后接缝均匀无错位，避免对管道外壁造成压伤。设计思路围绕管路排布中多管同步固定的实际需求展开，区别于单管夹逐个固定的繁琐操作，该组件可一次性完成两根平行管道的定位夹紧，减少管路排布中的紧固件使用数量，提升装配效率，夹体的容置孔孔径做了通用化适配设计，可匹配对应外径的常规金属管材、塑料管材，适用于气动管路、液压管路、设备走线护套管等多种场景的固定需求，建模过程中对夹体的壁厚、螺丝孔的深度、容置孔的边缘倒角都做了符合五金加工工艺的参数设置，避免出现无法开模、加工难度过高的结构特征，保证设计成果可直接对接生产加工环节，组件的开合间隙、锁紧行程都经过参数校核，确保螺丝完全锁紧后可对管道提供足够的抱紧力，避免管道出现轴向窜动、径向晃动的问题，同时不会因夹紧力过大导致管道变形影响内部介质流通。
