轮式装载机工程作业设备三维造型

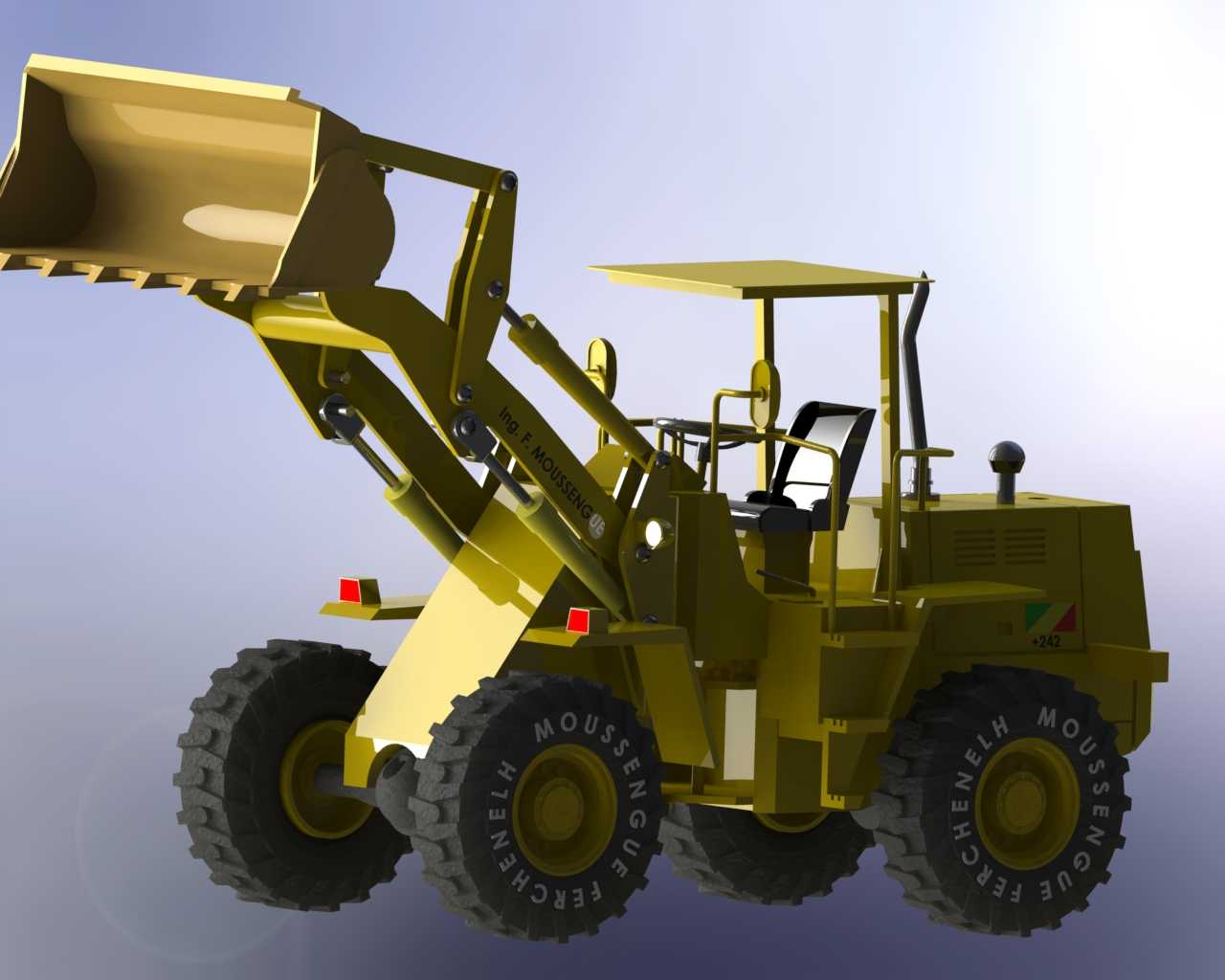

　　这款轮式铲运设备的三维造型，完整还原了中小型轮式装载机的整机结构与作业姿态，建模过程中优先匹配了散料装卸场景的实际使用需求，针对市政施工、矿山散料转运、基建场地土方整理、厂区物料堆存等高频作业场景做了结构还原。整机采用铰接式车架布局，前后车架通过中央铰接点连接，转向时可实现更小的转弯半径，适配狭窄施工场地的转向需求，前桥与后桥均配置了大花纹越野工程轮胎，胎面的块状深花纹结构做了细节还原，能够在泥泞、碎石、松软沙土等非铺装路面提供足够抓地力，避免作业时出现轮胎打滑陷车的问题。工作装置部分采用了反转六连杆机构，铲斗、动臂、摇臂、连杆与转斗油缸、动臂油缸的铰接位置完全按照实际作业参数匹配，

　　动臂举升行程可覆盖从地面铲取到最高卸料位的全动作范围，铲斗斗刃做了加厚耐磨结构的造型还原，斗齿的排布间距符合散料插入的受力需求，铲装砂石、煤炭、渣土、建筑垃圾等散状物料时，可通过转斗油缸的收斗动作完成物料装载，配合动臂举升将物料转运至卸料点，卸载高度可满足常规自卸卡车的货箱接料需求。驾驶室采用了开放式顶棚设计，省去了全封闭驾驶室的多余结构，视野覆盖范围可让操作人员清晰观察铲斗作业位置与前轮周边工况，驾驶室内的操纵杆、座椅、仪表盘、扶手等操作部件均做了等比例还原，操纵机构的布局符合人机工程要求，操作人员可在坐姿状态下完成动臂升降、铲斗收放、整机转向、油门制动等全部操作，减少长时间作业的操作疲劳。

　　整机的液压管路走向沿着动臂与车架的布置空间做了排布还原，避免管路与运动部件发生干涉，发动机舱布置在整机后部，可起到整机配重的作用，平衡前端工作装置满载时的重量分布，避免作业时出现翘头失稳的问题，后部的散热格栅、排气尾管、配重块结构均按照实际机型的布局还原，维护保养时可通过后部舱门直接接触发动机、液压泵等核心部件，降低日常检修的操作难度。建模过程中对各部件的安装边界做了明确区分，轮胎与轮辋的配合尺寸、铰接点的销轴安装位置、油缸的伸缩行程余量均按照实际装配关系设置，不存在部件运动干涉的问题，整机的外形尺寸适配中小型装载机的通行要求，可在宽度3米以上的施工便道正常通行，转场时无需额外拆解即可通过平板拖车完成转运。从结构设计的角度来看，

　　这款模型完整呈现了轮式装载机的核心受力结构，动臂与车架的铰接点、连杆机构的受力点位均做了结构加强的造型还原，可承受铲装作业时的冲击载荷，前后桥的悬挂结构适配非铺装路面的颠簸工况，能够在作业时缓冲路面传递的振动，提升整机的结构稳定性。
