数控真空清洗系统旋风分离装置

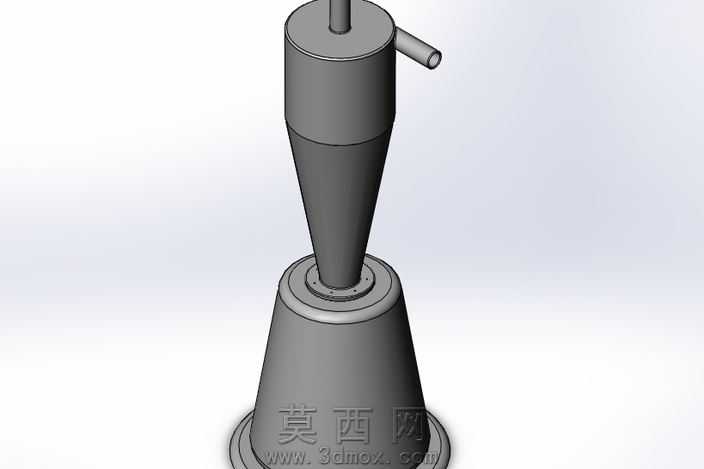

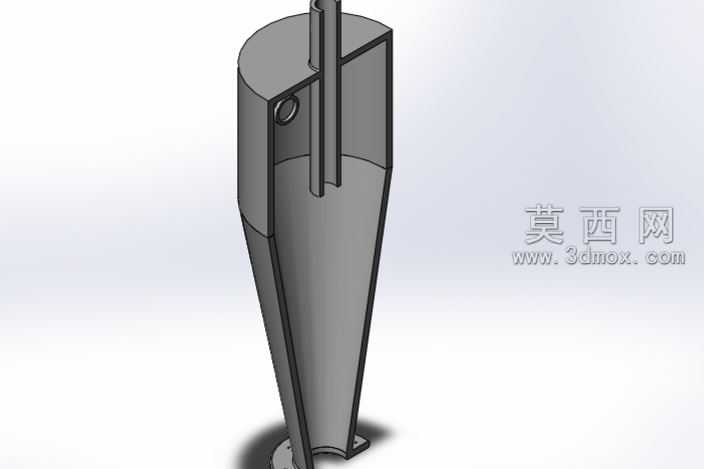

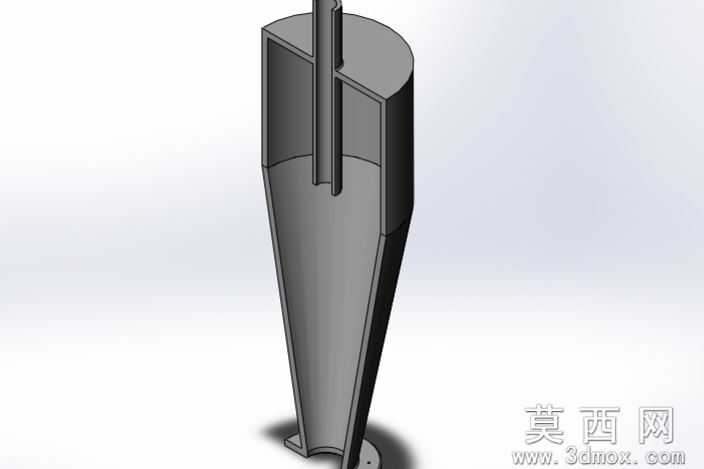

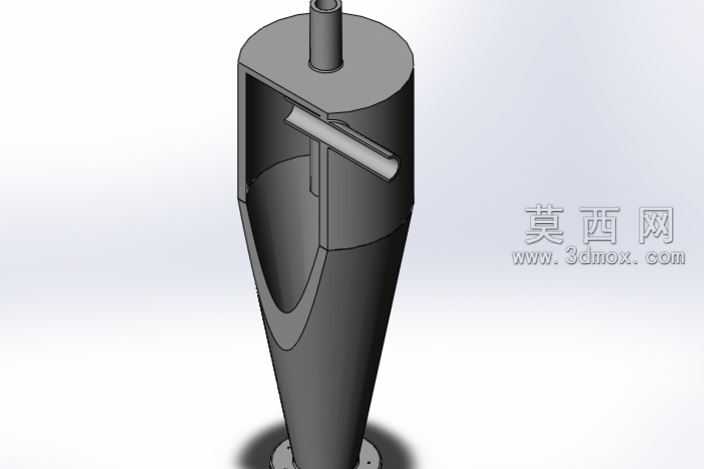

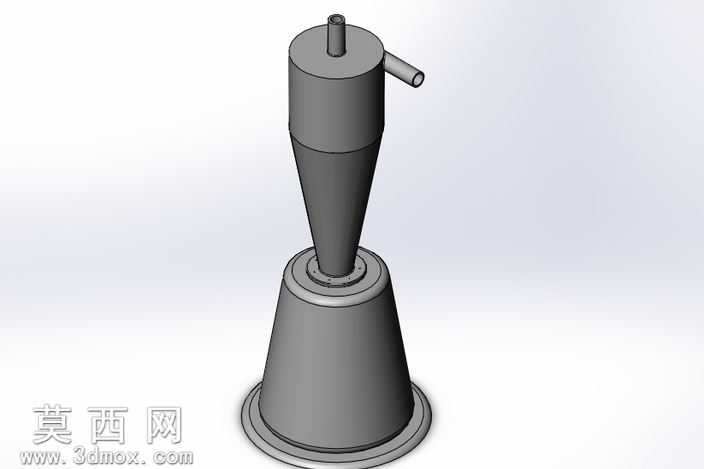

本作品为数控真空清洗系统配套的旋风分离装置三维模型，采用SolidWorks软件完成全参数化建模，整体建模过程严格遵循机械结构设计逻辑，从基础草图绘制到特征拉伸、旋转、放样等操作均保证尺寸参数的合理性与可编辑性，方便后续根据实际工况调整各段结构尺寸。模型整体采用三段式同轴结构设计，上部为圆柱形进气分离腔，侧面切向设置进气接口，顶部中心设置排气引出管，中部为锥形加速分离段，通过锥面结构逐步缩小通流截面，提升含尘气流的旋转速度以强化离心分离效果，下部为集尘收料段，采用倒锥形扩径结构，降低气流流速便于分离后的杂质沉降收集，各段之间通过法兰结构实现同轴连接，法兰位置预留密封安装位与螺栓孔位，还原实际设备的装配逻辑。渲染阶段采用哑光金属材质模拟设备主体的不锈钢加工质感，对进气接口、排气管道的边缘做倒角处理还原真实机加工效果，对锥面与圆柱面的衔接位置做圆角过渡避免应力集中的结构缺陷，整体模型无破面、无冗余特征，装配关系清晰，各部件可单独拆分编辑，能够直观展示旋风分离装置的工作流路：含杂质的气流从上部切向入口进入腔体后沿内壁做高速旋转运动，在离心力作用下杂质被甩向腔壁后沿锥面滑落至下部集尘段，净化后的气流从顶部中心排气管引出，作为数控真空清洗系统的核心组成部件，该模型可直接用于设备装配干涉检查、工作原理演示、工程图导出加工等场景，结构设计充分考虑了气固分离的流场特性，各段锥角、管径比例均参考常规旋风分离器的设计参数进行优化，保证分离效率的同时降低设备整体的流阻损失。
