多管路粒子分离除泥设备三维结构

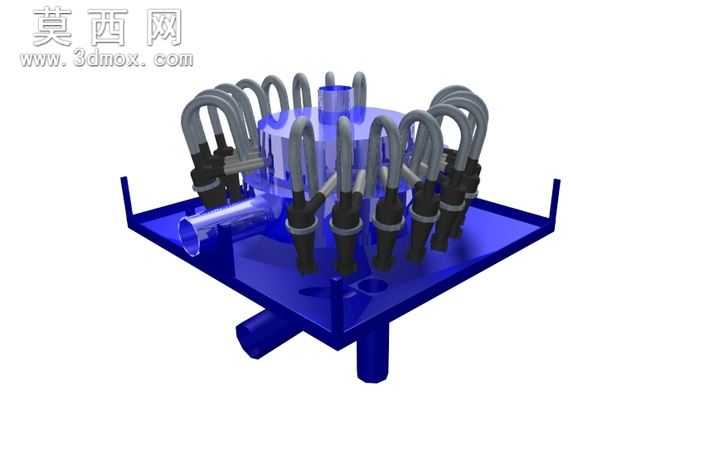

本模型为多管路粒子分离除泥设备，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各部件装配逻辑的合理性，从底部承托托盘开始逐步向上完成主体腔体、弯管组件、接口接头、进出料管路的逐一构建。主体承托托盘采用带折边的方形钣金结构设计，建模时对托盘边缘的折弯圆角、底部支撑短管、侧边伸出的进出料接口都做了等比例还原，托盘表面预留的管路安装孔位与上方各弯管组件一一对应，保证装配时无错位干涉。中部主体腔体采用半透明可视化材质渲染，能够直观展示腔体内部的流道空间，腔体顶部设置中心进料接口，周向均匀排布多组U型弯管组件，每组弯管下端都配置独立的黑色快装接头，接头与腔体、弯管的连接部位做了密封结构的细节刻画，还原工业设备的实际装配特征。弯管部分采用灰色硬质工程塑料材质渲染，表面做哑光质感处理，还原工业管路的真实视觉效果，所有弯管的弯折弧度、排布间距都经过参数化校准，保证周向排布均匀对称，流体进入各管路的阻力一致。设备侧边设置横向进料接口、底部设置纵向出料接口，接口处都做了标准管径的法兰连接结构，方便与外部工业管路对接。设计思路上围绕离心粒子分离的工作原理展开，通过多组对称排布的弯管结构，让进入腔体的含泥混合流体在离心力作用下完成粒子与流体的分层，较重的泥质粒子沿管壁下滑进入底部收集通道，净化后的流体从上部弯管导出，整体结构紧凑，多管路并行的设计能够有效提升单台设备的处理通量。渲染阶段采用蓝紫色主色调突出设备主体，搭配浅灰色背景强化结构辨识度，对不同材质的反光度、粗糙度参数做了差异化调整，金属接头部分做了轻微的高光反射处理，半透明腔体调整了透光率参数，既能够展示内部空间又不会完全遮挡后方结构，所有部件的装配约束都经过干涉检查，不存在穿模、错位问题，可直接用于结构展示、工作原理演示以及后续的工程优化参考。
