文氏泥底工业除尘处理设备结构模型

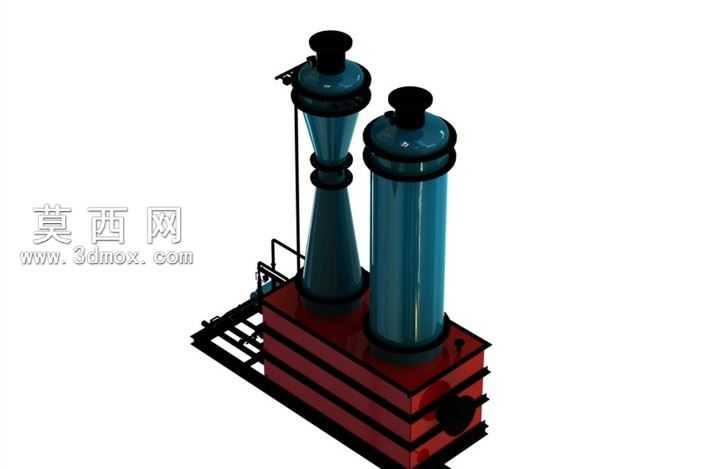

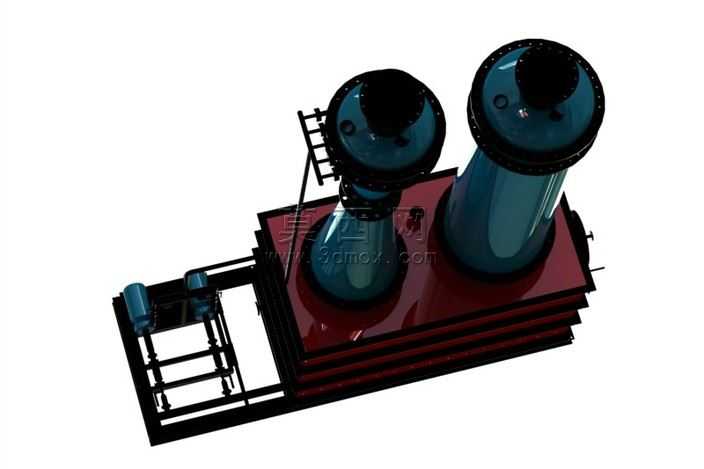

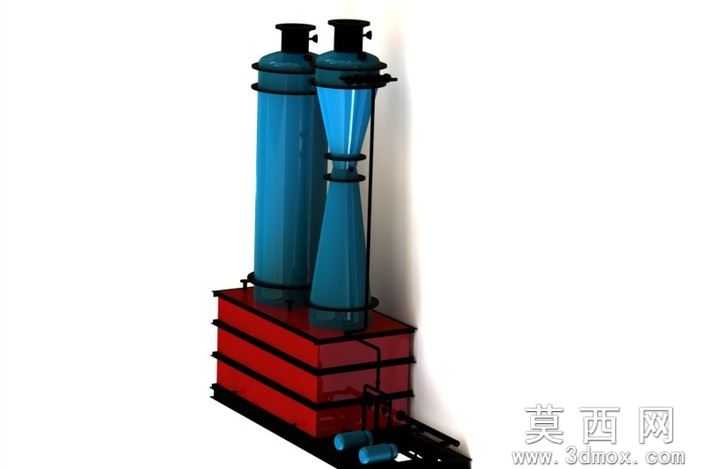

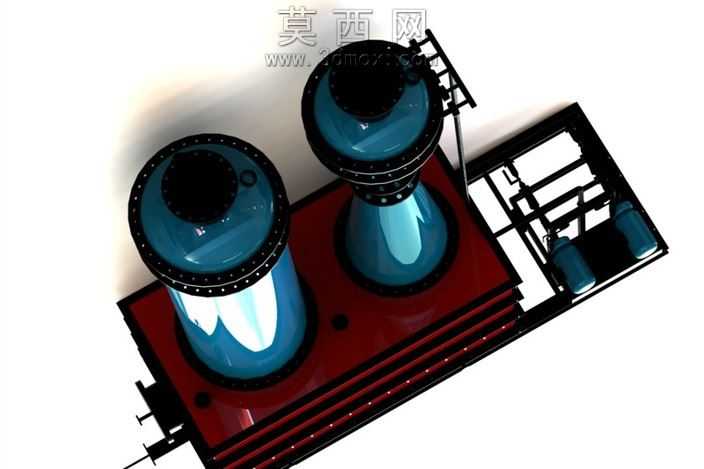

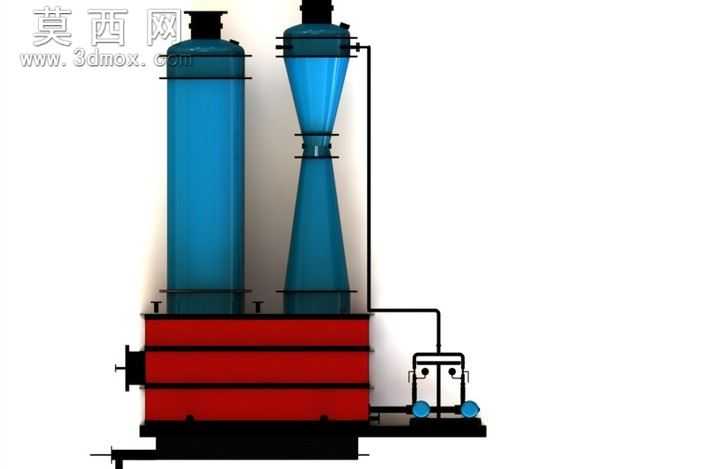

本模型为文氏泥底除尘处理设备的三维结构设计，采用SolidWorks完成全参数化建模，整体结构还原度高，各部件装配关系清晰可追溯。建模过程中首先对设备整体布局进行规划，将设备划分为底部储泥箱体、双筒体分离段、顶部排气段、侧边支撑机架四大模块，分别进行独立建模后完成总装配，确保各部件间的干涉检查全部通过，装配公差符合工业设备设计规范。材质渲染阶段，针对不同部件的实际工业材质进行区分设置：底部储泥箱体采用哑光红棕色防锈漆材质，还原工业设备防腐涂装的质感；双筒体分离段采用半光泽蓝绿色工业搪瓷材质，表现筒体光滑耐腐的表面特性；顶部端盖、连接法兰、侧边爬梯及底部机架采用哑光黑色金属材质，还原碳钢构件的厚重质感；底座滑轨采用深灰色防滑金属材质，表现设备安装基座的耐磨特性。结构设计上，双筒体采用一锥一柱的差异化布局，锥形筒体为文氏管加速分离段，利用文丘里效应实现含尘气流的加速与尘粒分离，柱形筒体为沉降过滤段，完成气流的稳流与细尘沉降；底部储泥箱体设置多层加强筋结构，提升箱体承重与抗变形能力，侧面设置排污接口用于沉降泥尘的排出；侧边设置爬梯与操作平台，方便设备日常检修维护；顶部排气口设置法兰连接结构，可适配后续排气管道的安装需求。设计思路围绕文氏除尘的工作原理展开，精准还原文氏管的收缩段、喉口、扩散段的比例尺寸，确保气流在筒体内的流速变化符合气固分离的流体力学要求，各连接部位的法兰、密封结构均按照工业管道连接标准进行建模，保证模型可直接用于后续的工程出图、结构仿真或生产参考。
