工业级连续式物料打包输送设备结构

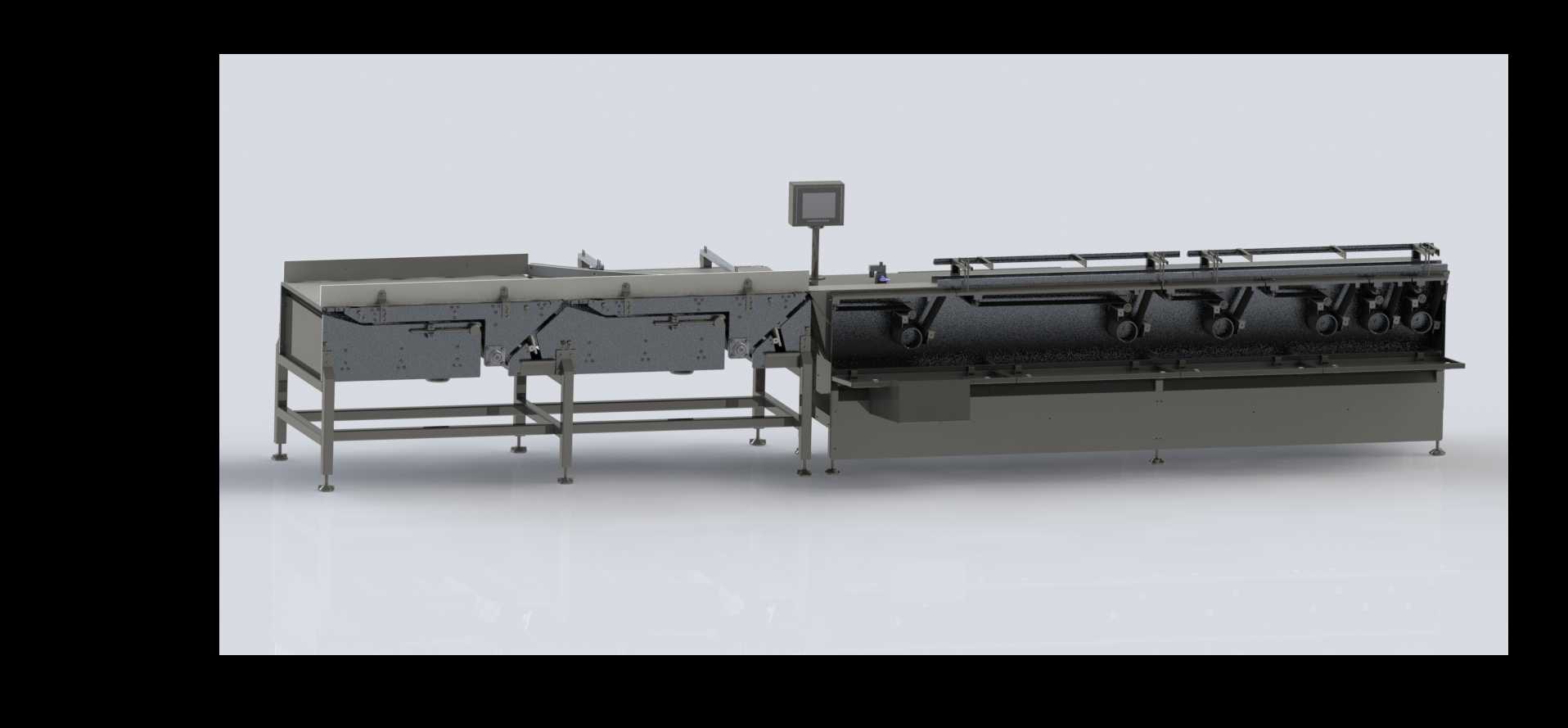

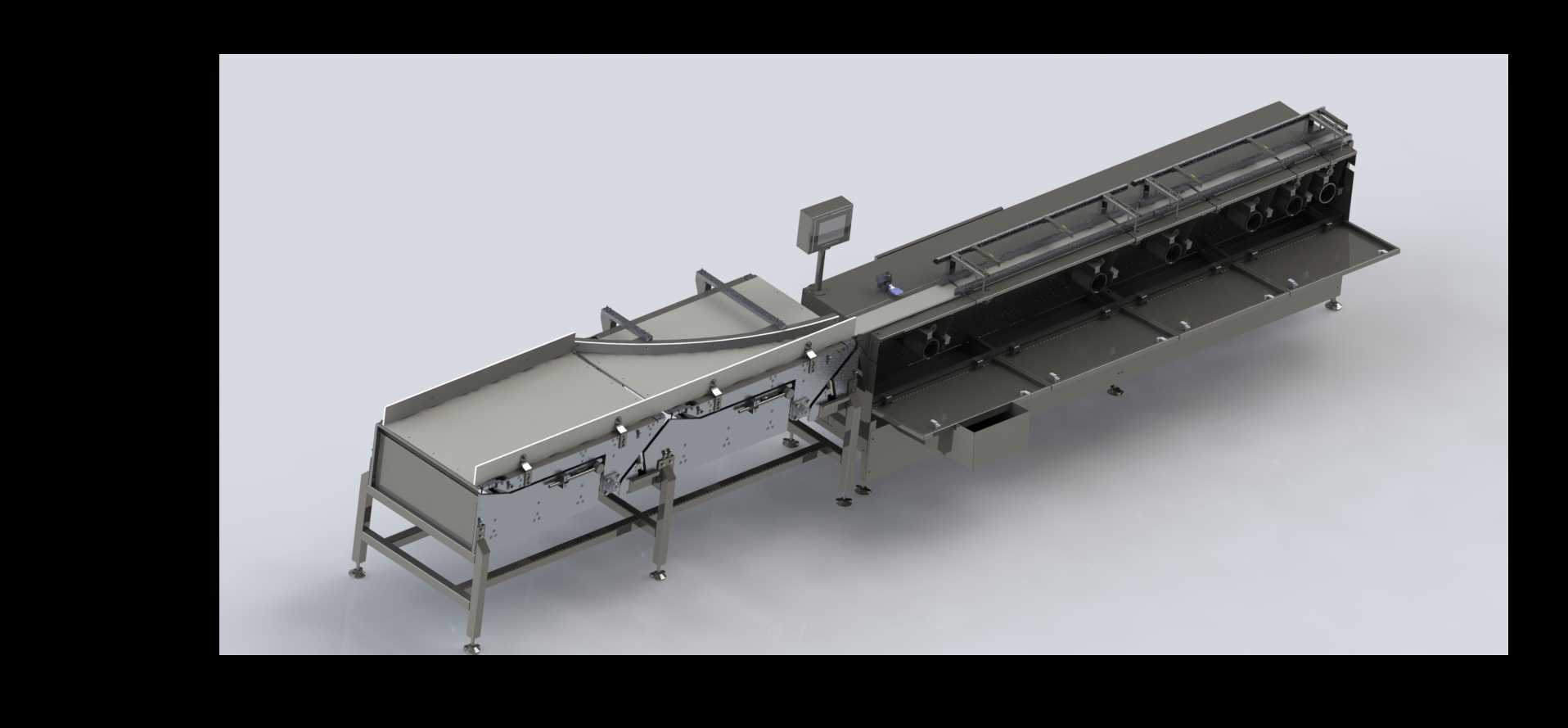

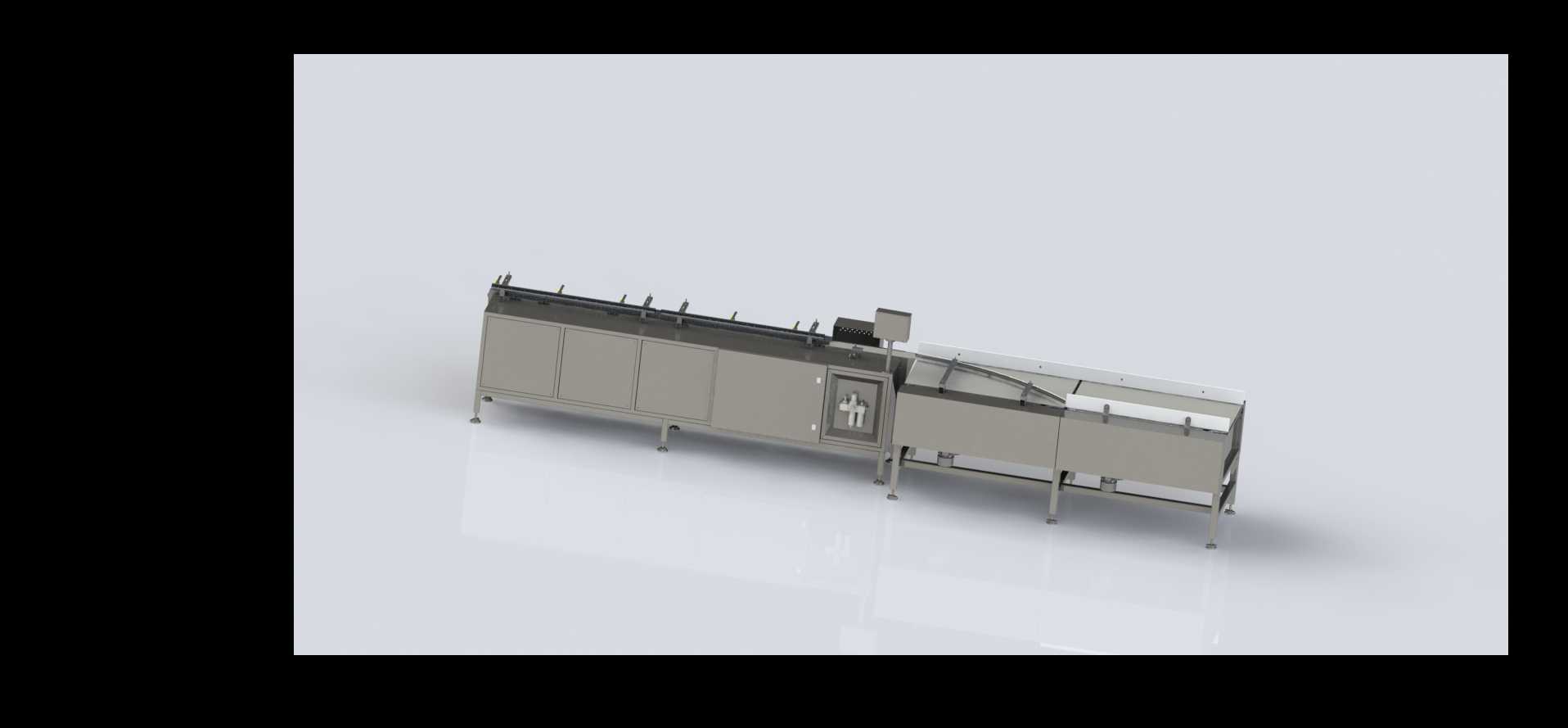

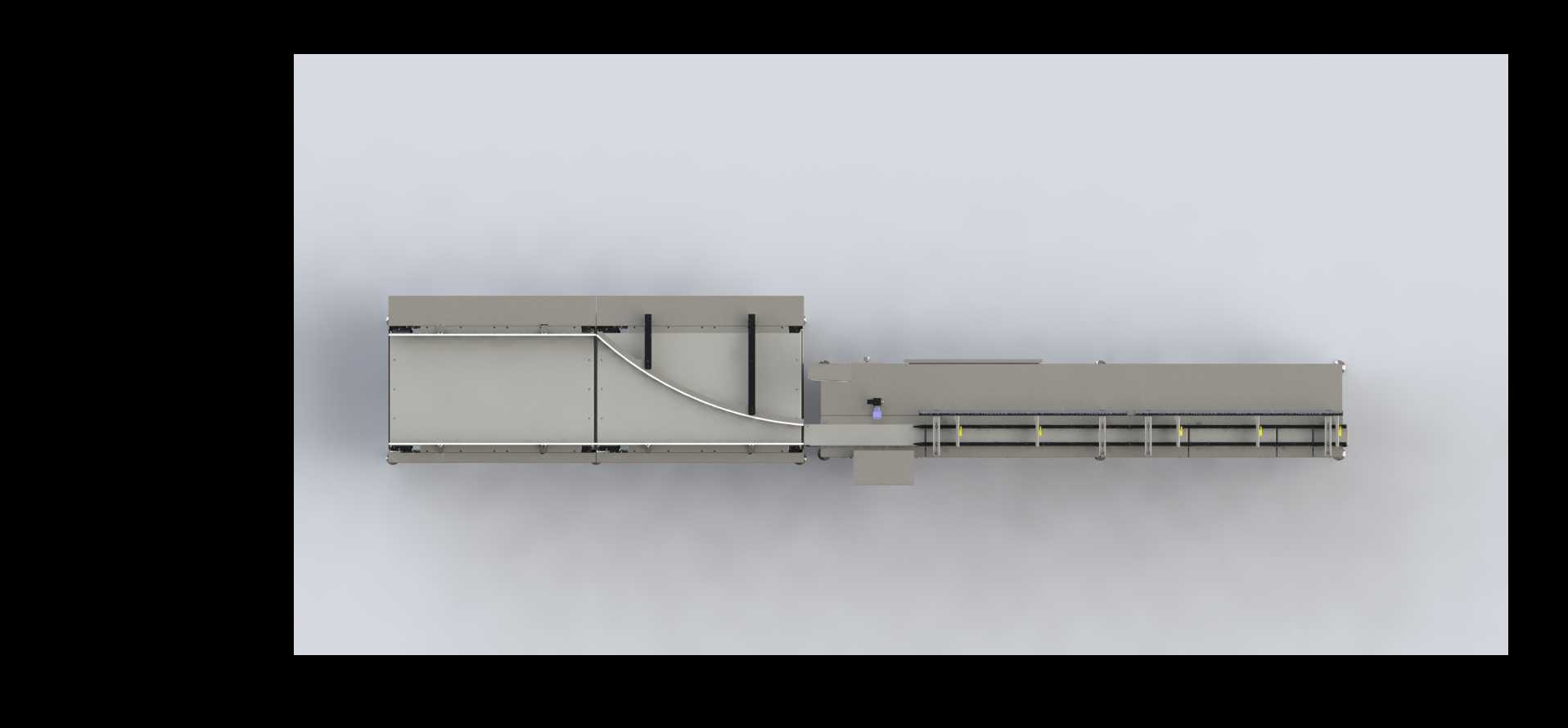

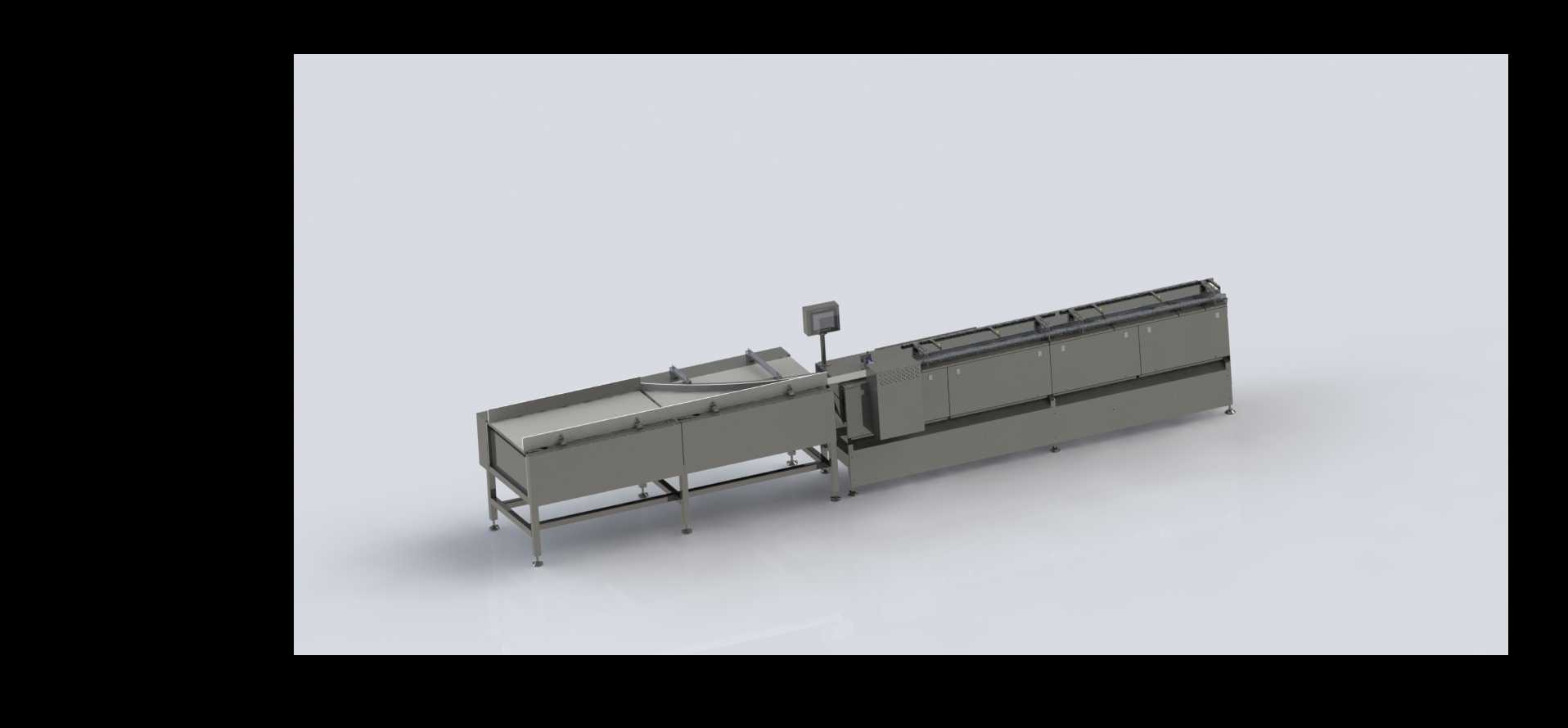

　　这套打包设备的三维结构，主要面向食品加工、日化用品、小型五金配件等行业的后道包装工序，适配规整块状、盒装类物料的连续化打包作业，可直接对接前端分拣、理料工位的出料端，完成物料的规整排列、输送进给、包装封装的全流程衔接，替代传统人工排布物料的低效作业模式，适配车间连续化生产的节拍要求。从结构布局来看，设备采用长条形直线排布设计，整体机架采用方通焊接框架搭配不锈钢蒙皮的结构，底部配置可调式支撑脚杯，可根据车间地面平整度调整设备水平度，安装时需预留设备两侧各600mm的操作维护空间，进料端与出料端需对接上下游设备的输送高度，整体线体高度适配常规车间作业面的850mm人机工程高度，操作人员无需过度弯腰即可完成日常耗材更换、异常排查作业。

　　设备主体分为三个功能区段，前段为多工位理料输送段，设置多道可调式导向栏板，可根据待打包物料的外形尺寸调整栏板间距，确保物料以统一姿态进入中段封装工位，导向栏板采用快拆式锁紧结构，切换物料规格时无需工具即可完成栏板位置调整，适配多规格小批量的生产需求；中段为核心打包封装工位，集成了包装膜牵引、封切、热合的执行组件，该段机架做了局部加强处理，避免封切动作的往复冲击带来的机架振动，保证封切位置的精度，工位外侧设置透明防护门，既可以观察内部运行状态，也能避免操作人员误触运动部件；后段为出料输送段，采用窄幅皮带输送结构，将完成打包的成品输送至下一工位的收集或码垛环节，出料段的输送速度可与前段线体做差速匹配，避免成品在出料端堆积卡料。

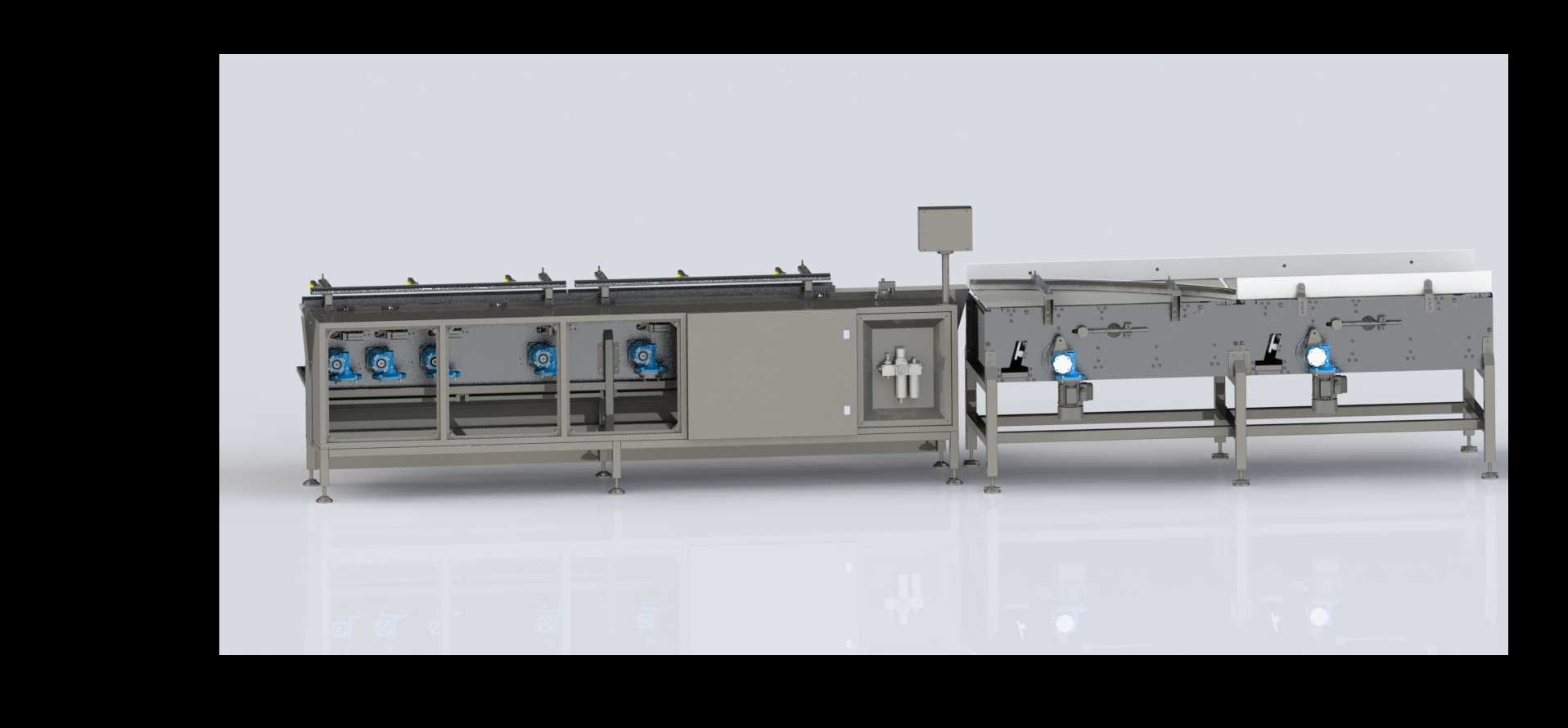

　　设计过程中优先考虑了设备的易维护性，所有驱动电机、传动链轮均布置在机架外侧的可拆卸护罩内，日常维护时无需拆解主体机架即可完成张紧调整、润滑保养作业；电气控制箱集成在设备中段的侧部位置，操作面板朝向操作人员的常规站位方向，所有走线均通过机架内部的穿线槽布置，避免线缆外露带来的安全隐患，同时减少车间清洁过程中线缆积污的问题。针对不同行业的使用需求，该结构预留了多个扩展接口，可在理料段加装计数传感器、物料检测光电，在封装工位加装打码组件、不合格品剔除机构，无需对主体机架做大规模改动即可完成功能扩展，适配不同生产场景的定制化需求。机架的蒙皮采用拉丝不锈钢板材，折弯成型后通过隐形卡扣固定在框架上，无外露螺丝，表面平整易清洁，符合食品、

　　医药类生产车间的卫生要求，设备底部的支撑脚杯采用橡胶防滑底座，既可以调节高度，也能减少设备运行时的振动传递，降低车间作业的噪声影响。从安装边界来看，设备整体长度适配常规12米以内的车间布局，宽度控制在1.2米范围内，无需对车间现有生产线做大规模改造即可完成布设，进料端和出料端的输送接口采用标准型材安装位，可对接市面上主流的皮带输送机、滚筒输送机，减少产线对接的改造成本。设备的传动系统采用链轮搭配同步带的组合形式，长距离输送段采用链轮传动保证传动扭矩的稳定传递，封切工位的往复动作采用同步带传动保证动作的定位精度，所有传动位置均设置自动润滑点位，可按照设定周期自动加注润滑脂，减少日常维护的工作量。
