多规格定位槽钻工装夹具结构设计

　　在中小批量机械零件的孔系加工场景中，经常会遇到同类型不同直径的定位槽孔加工需求，这类孔通常对位置度、同轴度有明确公差要求，若直接手持工件在钻床上进给，很容易出现钻头偏移、孔壁倾斜、孔径超差的问题，既浪费坯料，也会增加后续钳工修配的工作量。这套定位槽钻工装就是针对这类加工痛点设计的，核心作用是为不同直径的钻头提供稳定的导向支撑，同时完成待加工工件的快速装夹定位，让钻孔作业的进给路径始终保持垂直于工件基准面，从装夹端降低孔加工的形位公差超差概率。

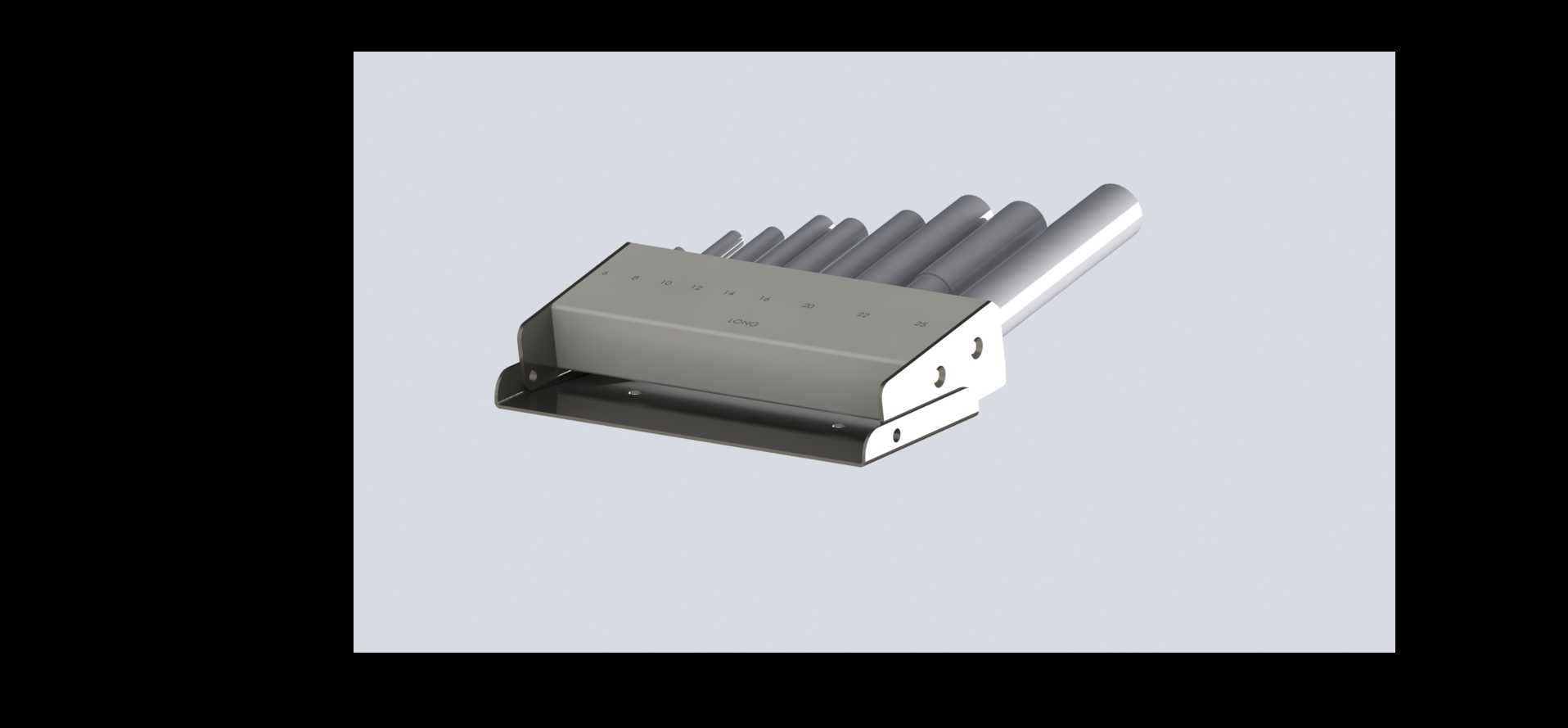

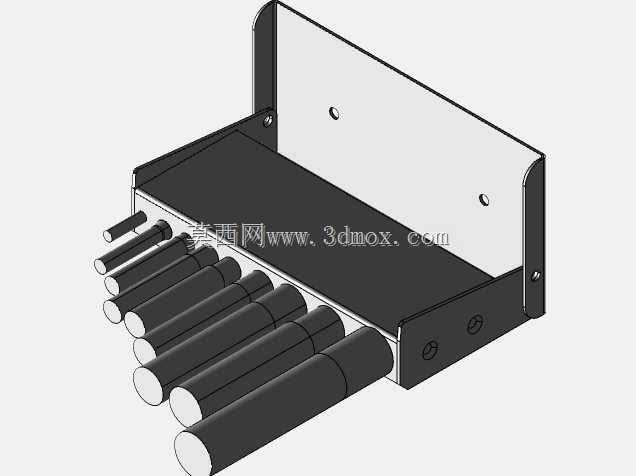

　　从结构设计逻辑来看，这套工装采用了分体式的基座加钻套排的布局，底部的安装基座做了折边定位结构，两个侧边的安装耳上预留了固定孔位，可以直接通过T型螺栓固定在钻床工作台的T型槽上，安装时只需要找正基座基准面与钻床主轴的垂直度，一次装夹校准后就可以长期重复使用，不需要每次加工前重新调整工装位置。基座上方的钻套安装座做了倾斜式的排料斜面，钻孔过程中产生的铁屑可以顺着斜面自然滑落，不会堆积在钻套入口处影响钻头进给，也避免了铁屑刮伤钻套内壁影响导向精度。

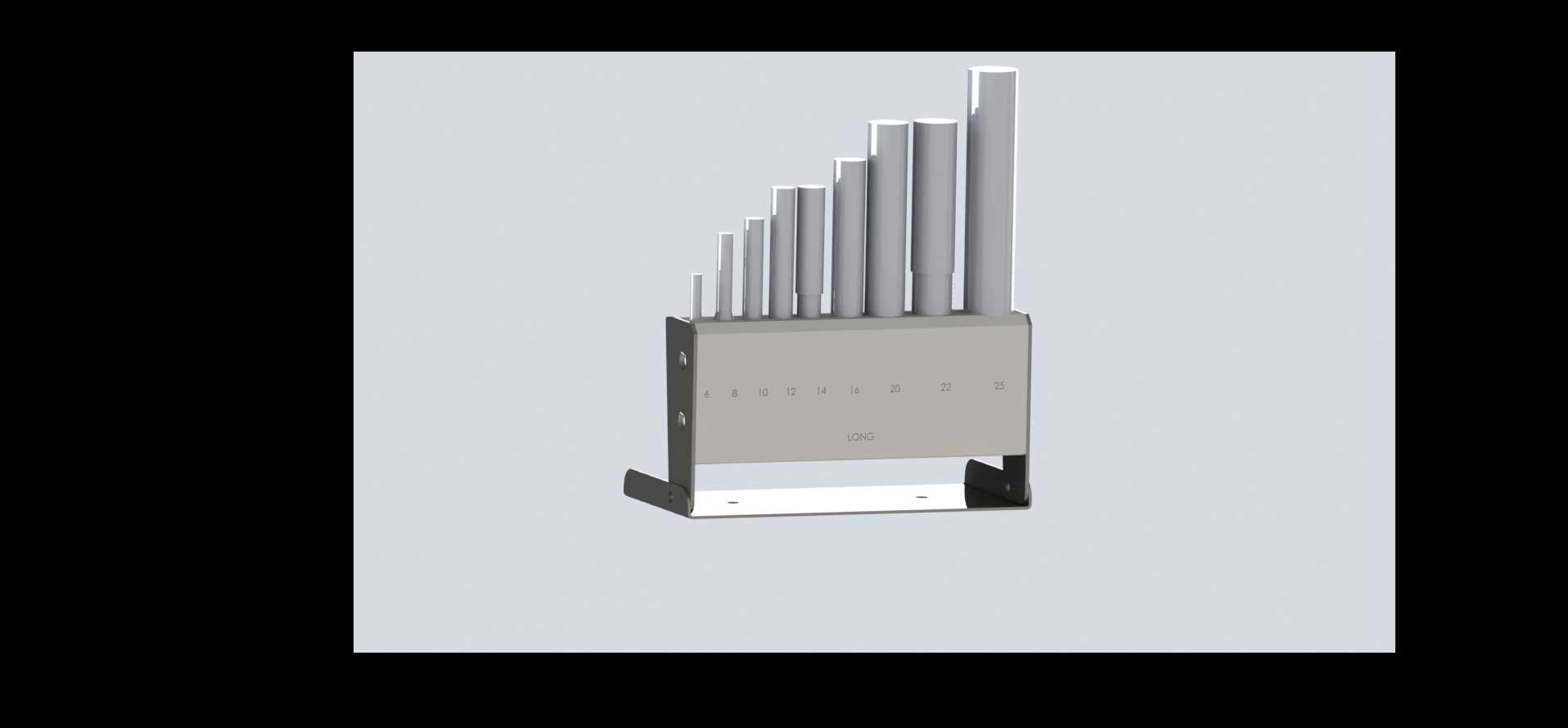

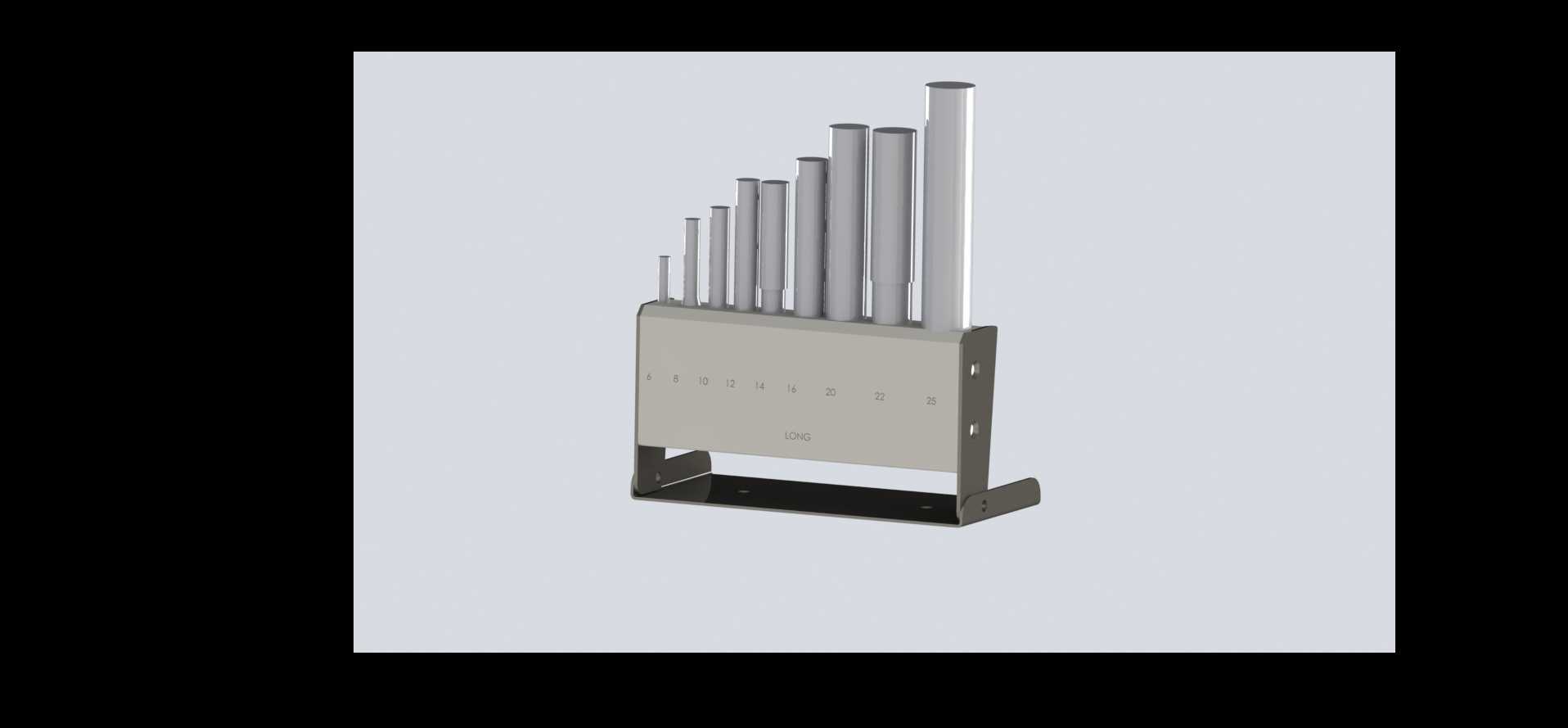

　　钻套部分采用了阶梯式排布设计，从左到右依次布置了不同内径的钻套孔，对应加工场景中常用的几种钻头直径，每个钻套孔都做了淬火衬套镶嵌，衬套内壁的粗糙度控制在Ra0.8以内，既可以减少钻头进给时的摩擦阻力，也能在衬套磨损后单独更换，不需要整体报废工装主体，大幅降低了工装的长期使用成本。钻套安装座的侧面设置了快换锁紧结构，更换不同直径的钻套时只需要扳动侧边的锁紧手柄，就可以快速完成钻套的拆装，不需要额外使用扳手等工具，切换加工规格的时间可以控制在十秒以内，适配小批量多规格的柔性加工需求。

　　工装的操作侧设置了加长的压料手柄，手柄做了圆弧过渡的握持结构，操作人员只需要下压手柄就可以带动前端的压料块压紧待加工工件，压料块的接触面做了网纹滚花处理，增大与工件表面的摩擦力，钻孔过程中不会出现工件移位的问题，压料行程做了限位设计，避免下压压力过大压伤薄壁工件的表面。从安装边界尺寸来看，整套工装的基座长度控制在220mm左右，宽度110mm，整体高度（含手柄抬起状态）不超过180mm，不会占用钻床工作台过多的操作空间，适配市面上绝大多数台式钻床、立式钻床的工作台安装尺寸，甚至可以装夹在小型台虎钳上配合手电钻完成现场修配类的钻孔作业。

　　在实际加工应用中，这套工装可以满足薄板类零件、型材类零件的定位槽孔加工，比如配电箱安装孔、铝型材连接孔、小型钣金件的装配孔加工都能适用，加工时只需要将工件靠紧基座的定位挡边，扳动手柄压紧工件，选择对应直径的钻头对准钻套孔就可以开始进给，不需要提前划线打样冲眼，单孔加工的辅助准备时间可以缩短60%以上，同时加工出的孔位位置度公差可以稳定控制在0.1mm以内，孔壁的垂直度偏差不超过0.05mm/100mm，完全满足常规机械装配的公差要求。设计过程中特意将钻套的排布间距做了等距优化，相邻钻套的中心距保持一致，当需要加工等距排列的孔系时，只需要配合工作台的定距进给结构，就可以快速完成排孔加工，不需要重复测量孔距，进一步提升批量加工的效率。另外，整套工装的所有棱角位置都做了R2以上的圆角处理，避免操作人员上下料时被尖锐边角划伤，符合机械加工工装的安全设计规范。
