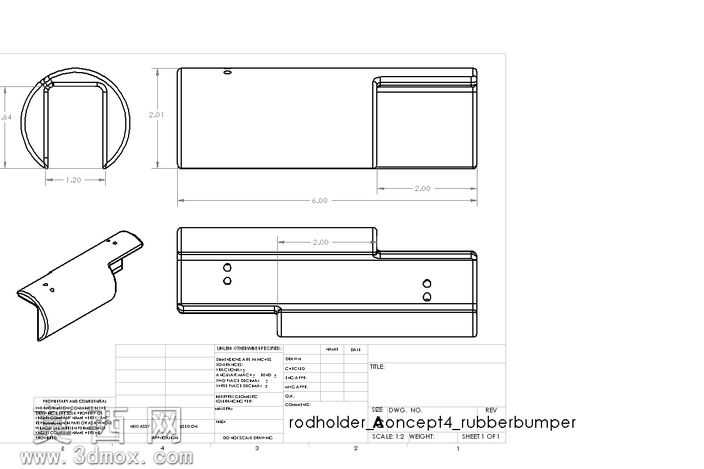

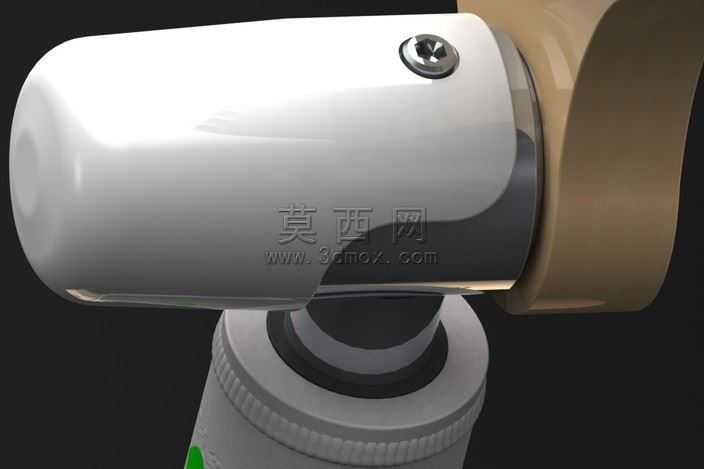

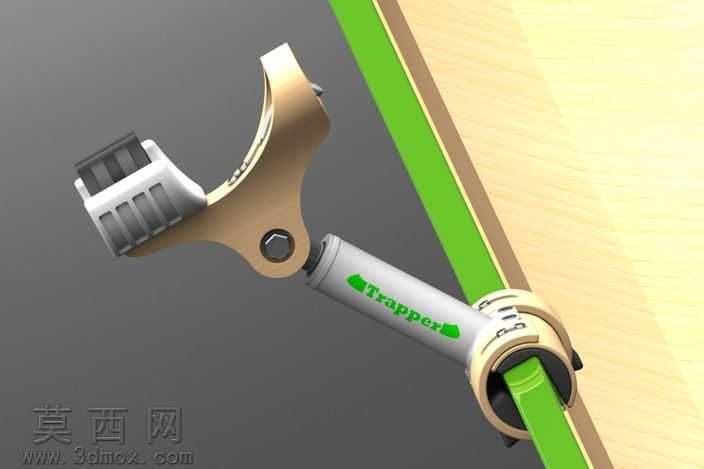

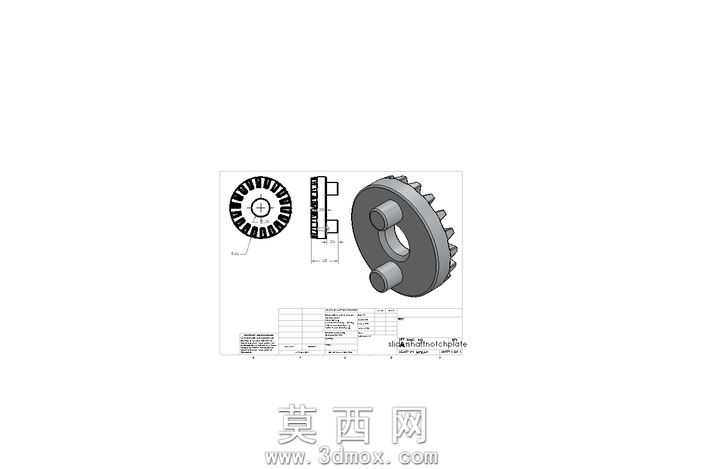

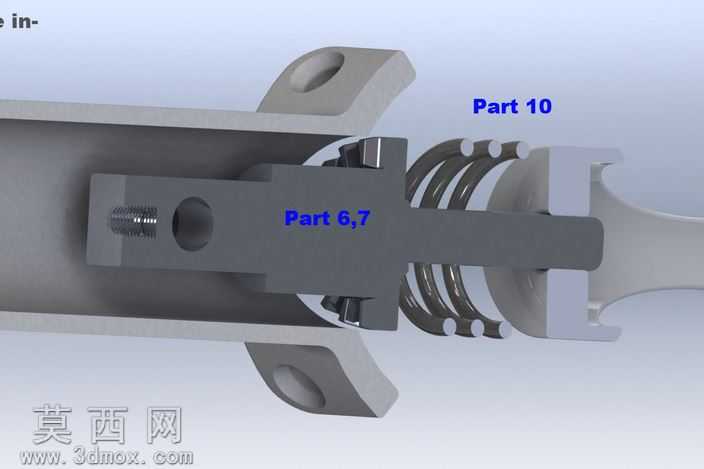

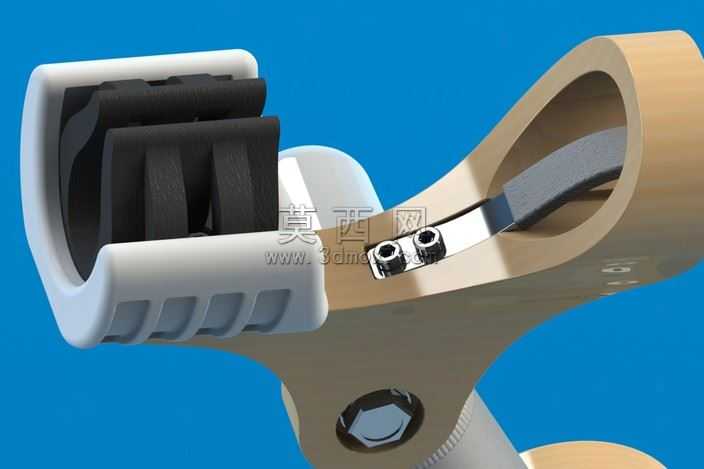

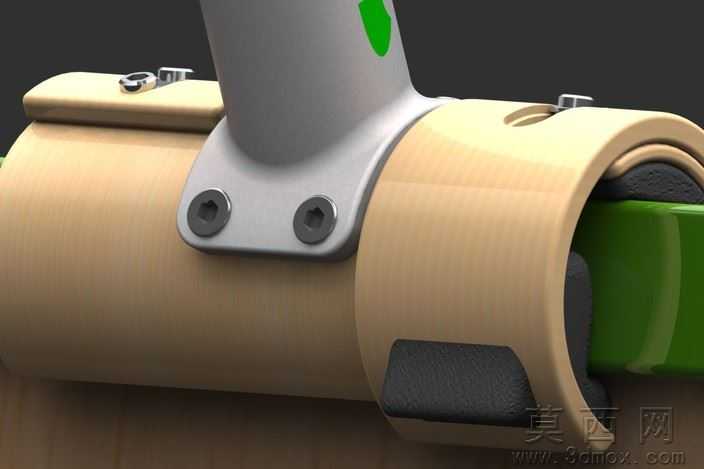

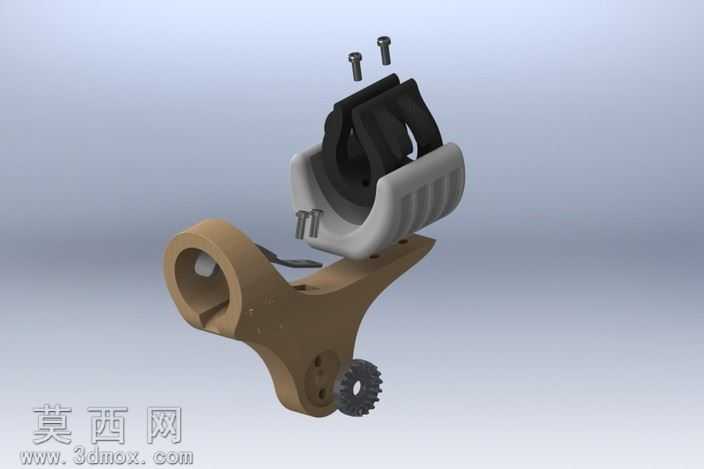

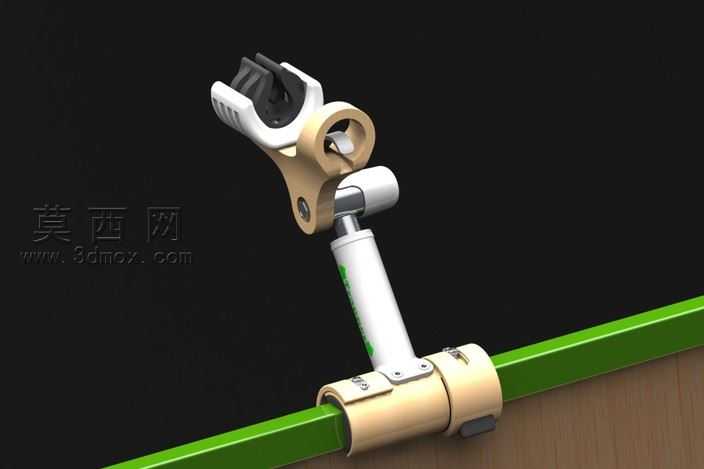

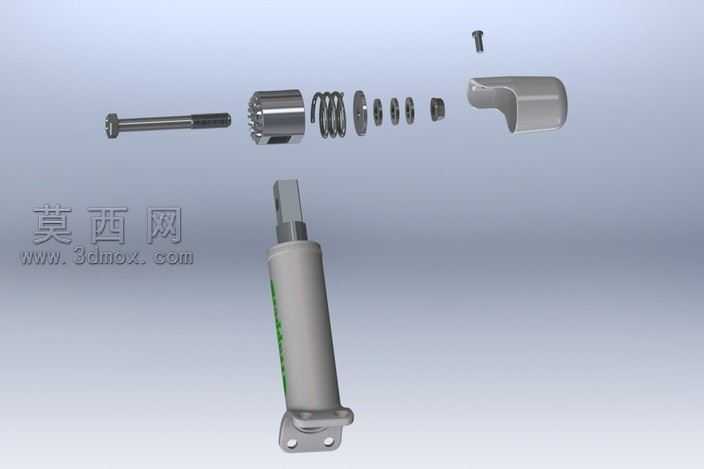

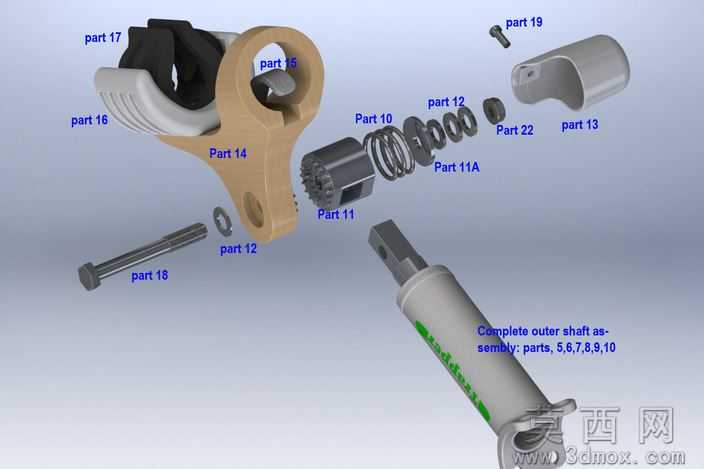

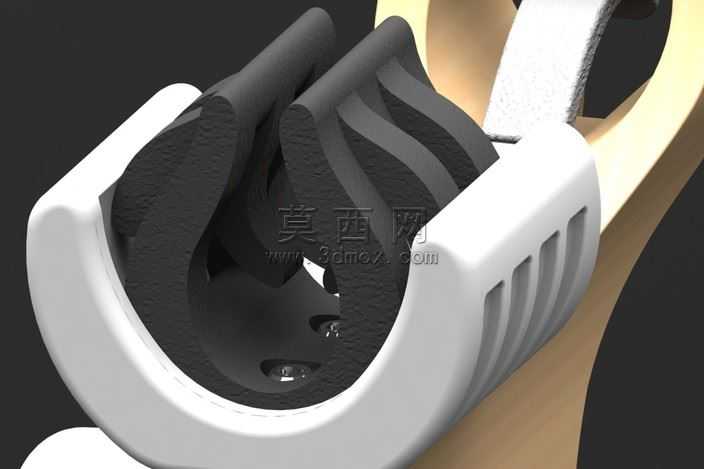

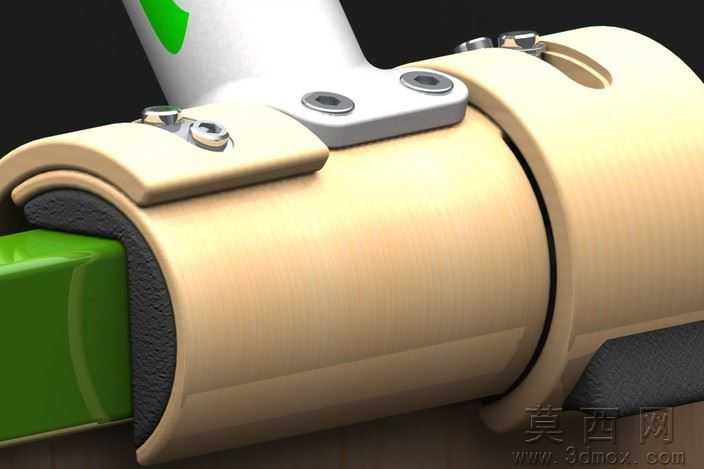

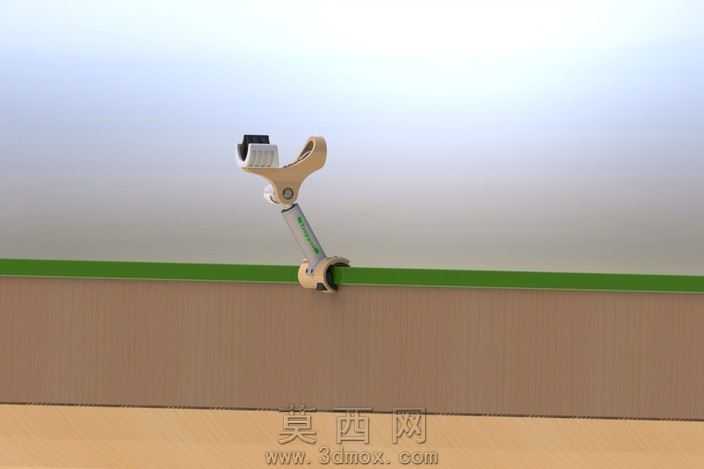

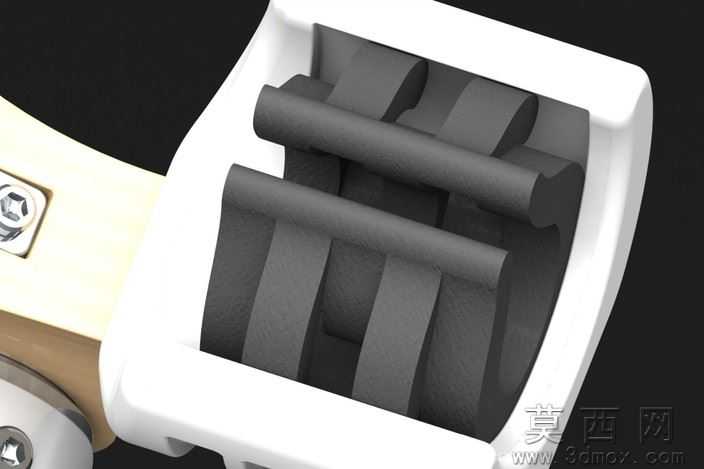

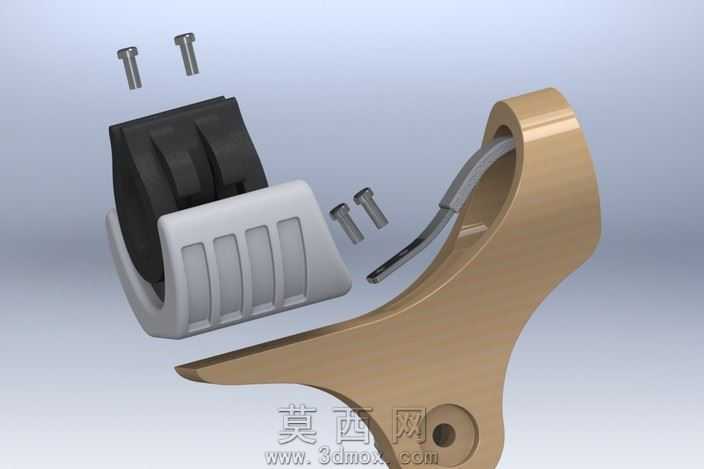

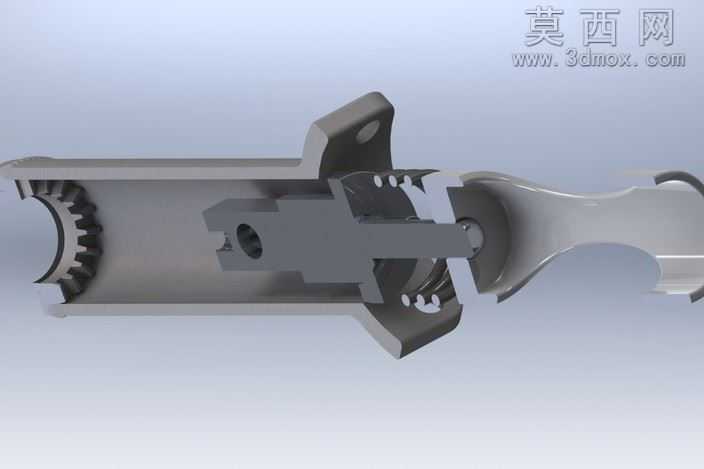

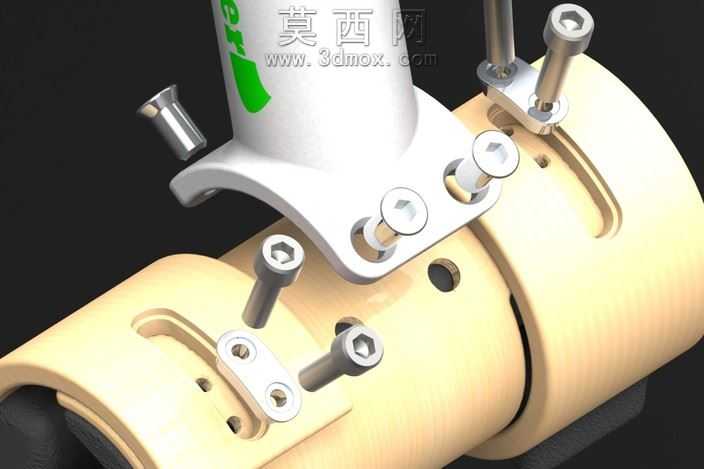

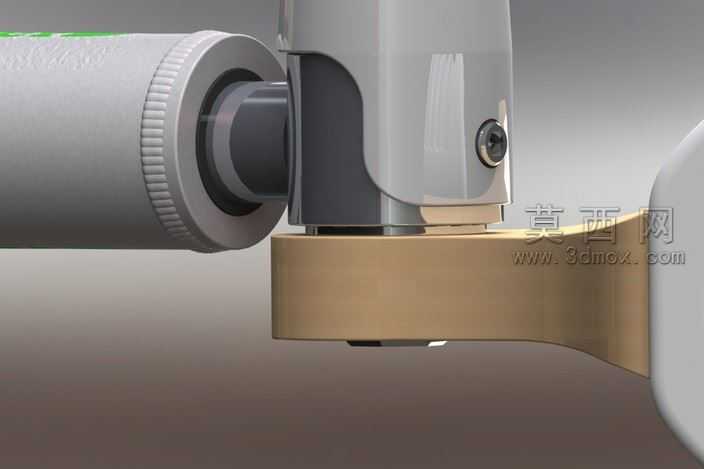

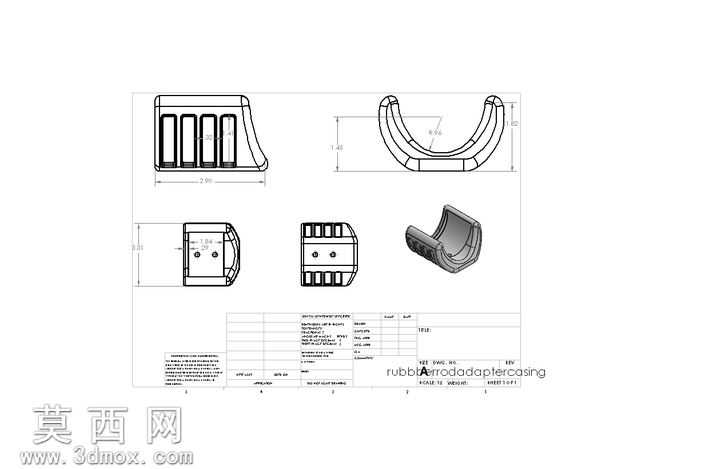

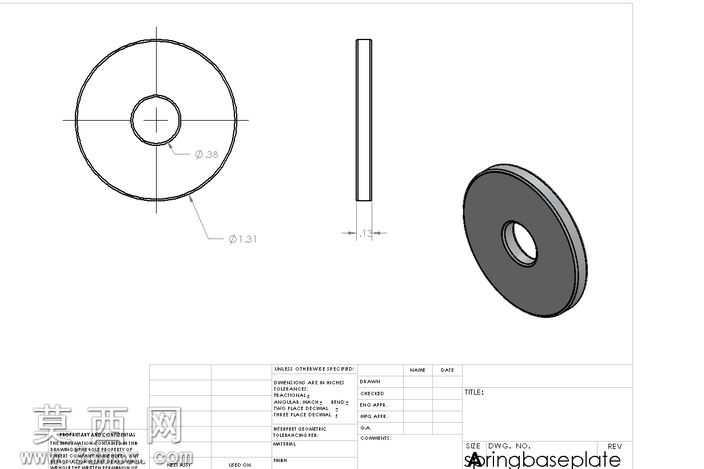

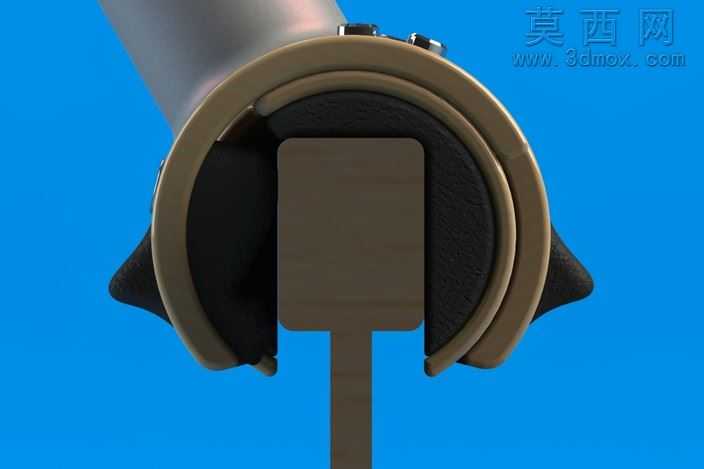

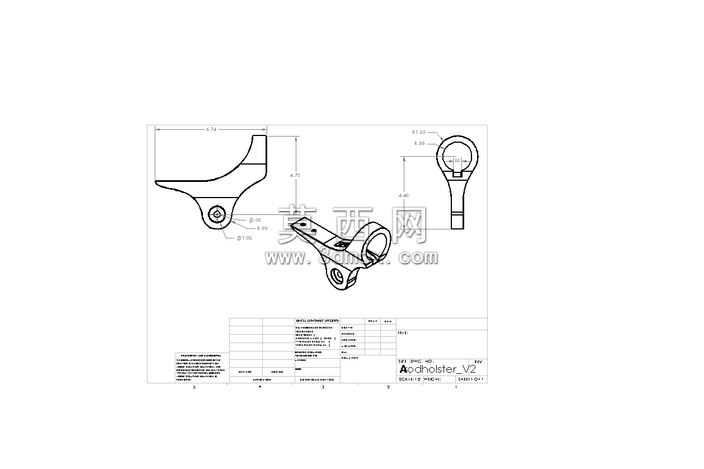

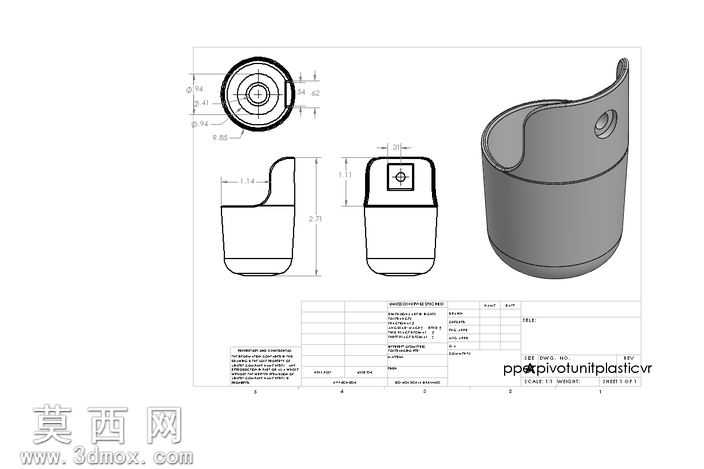

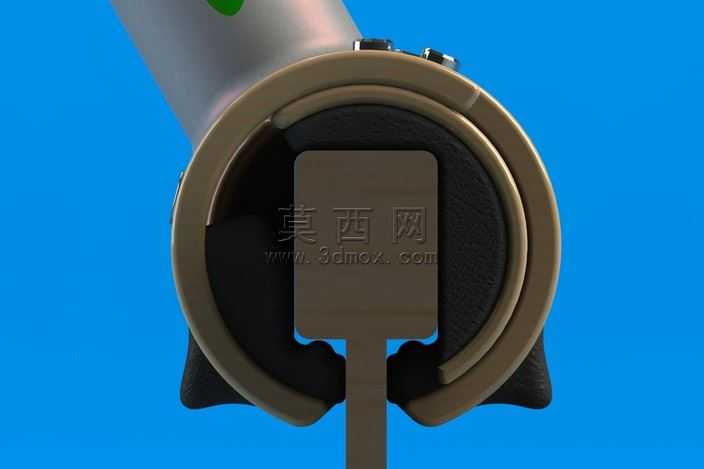

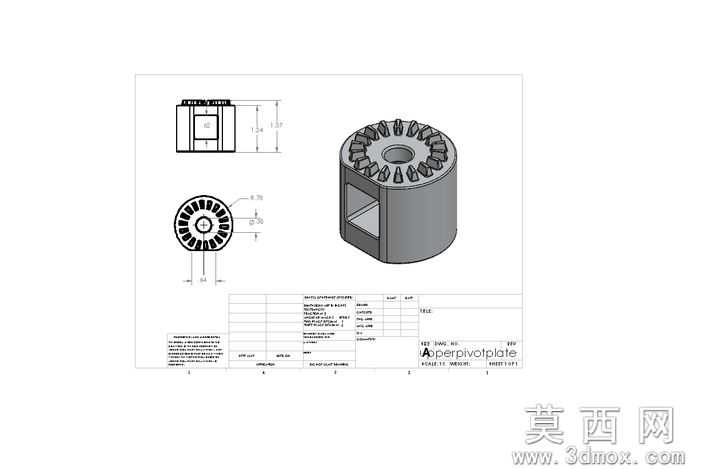

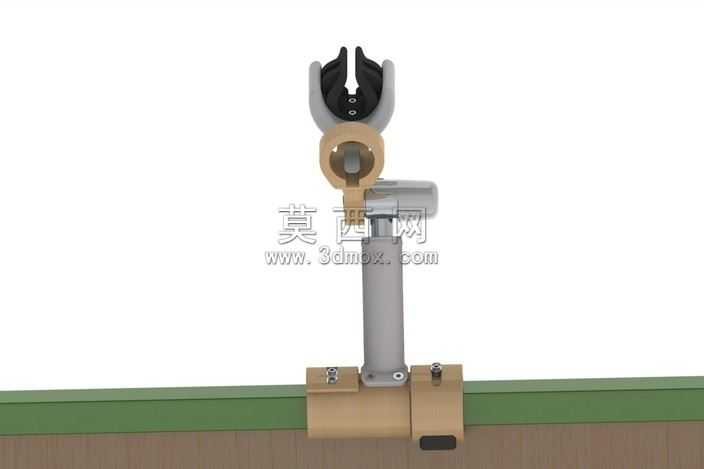

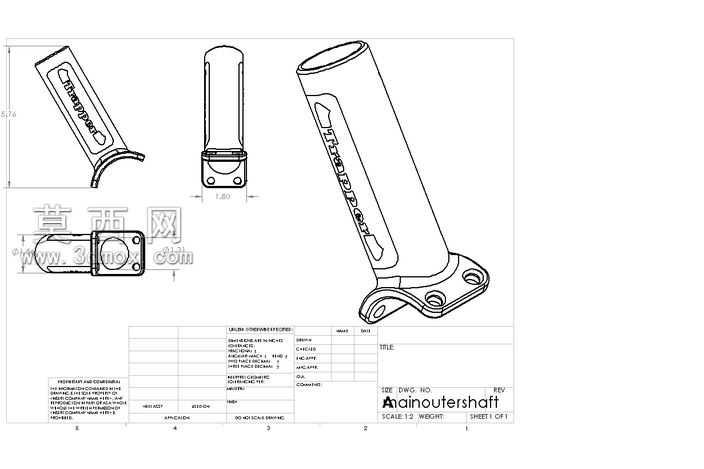

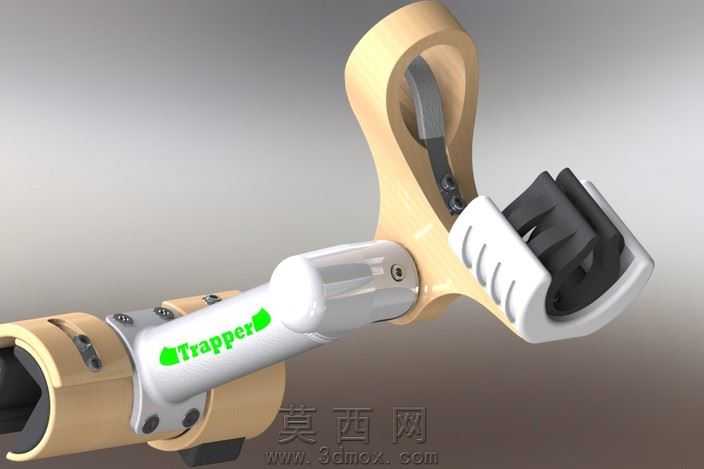

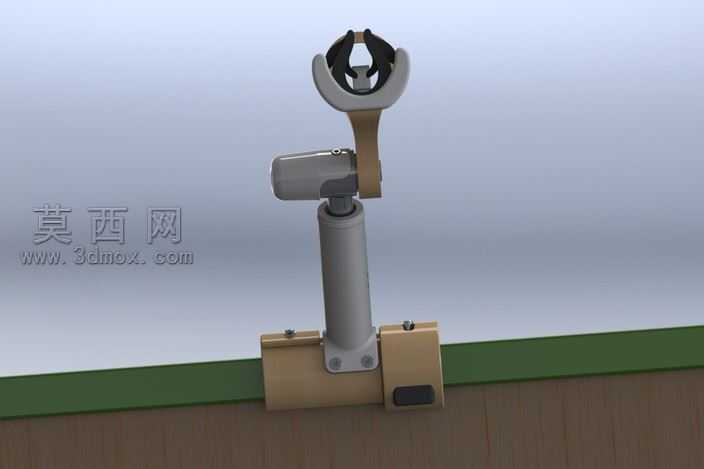

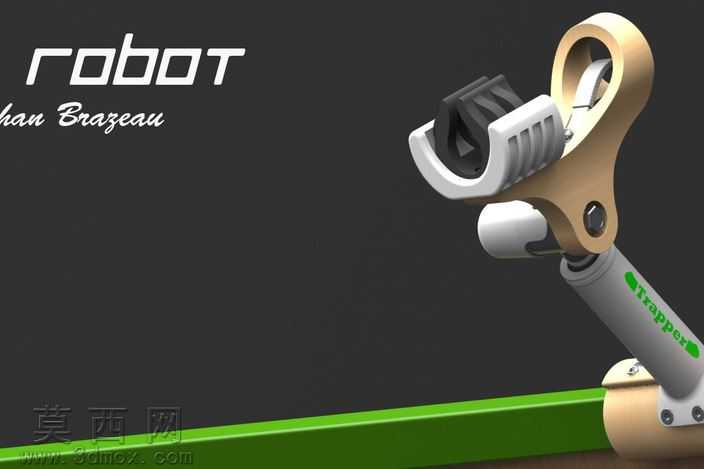

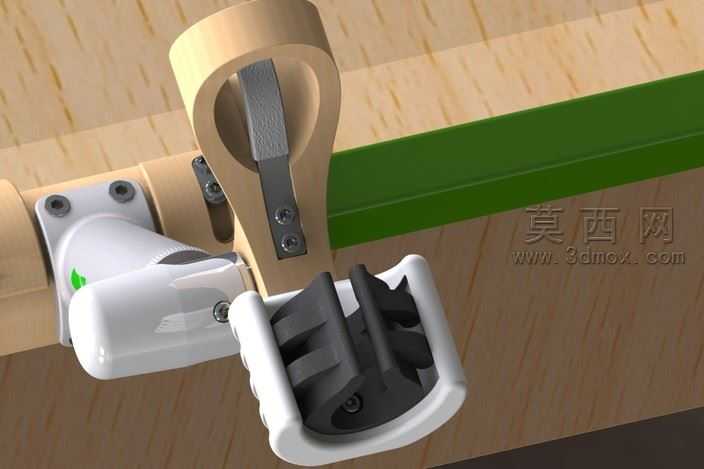

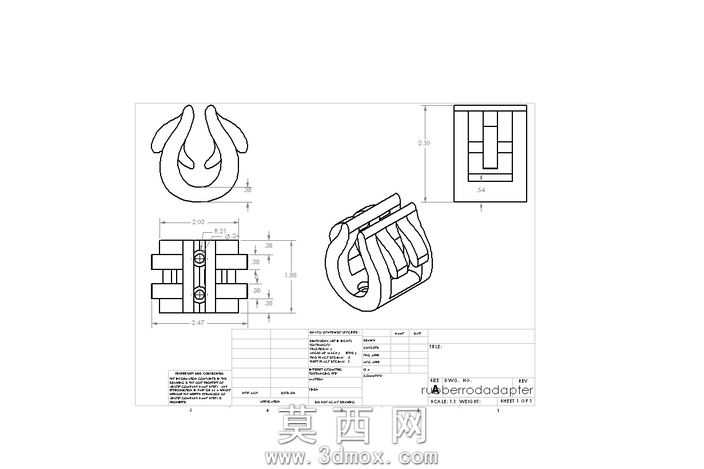

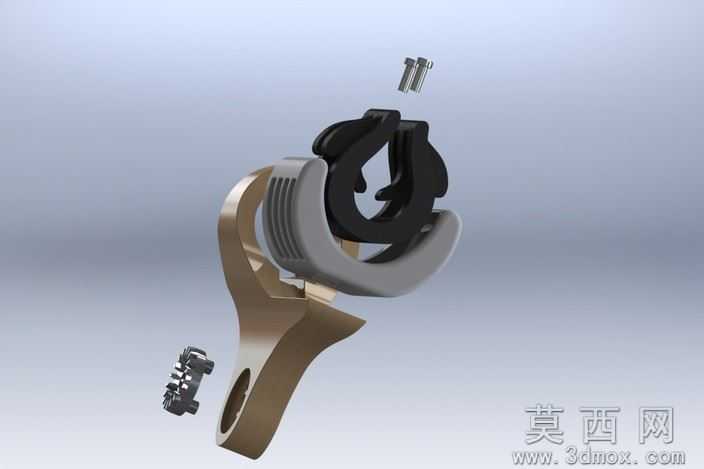

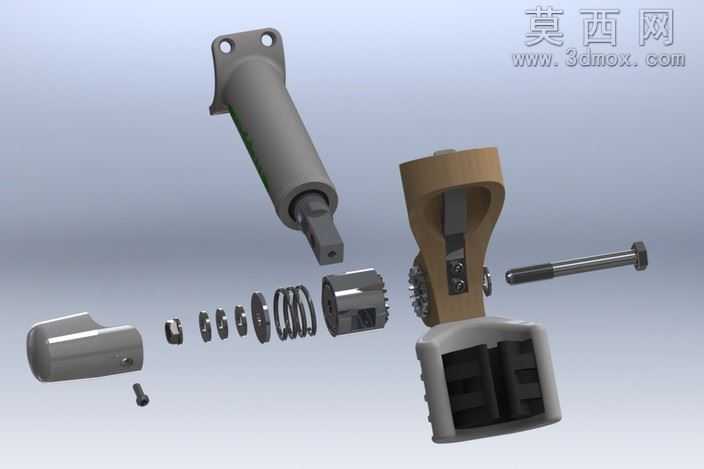

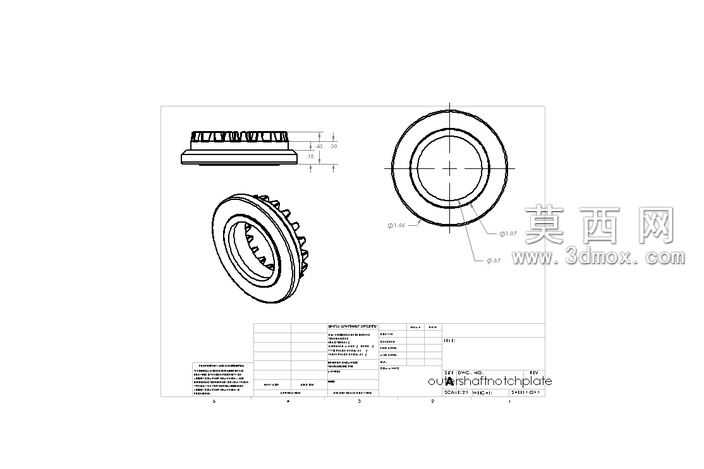

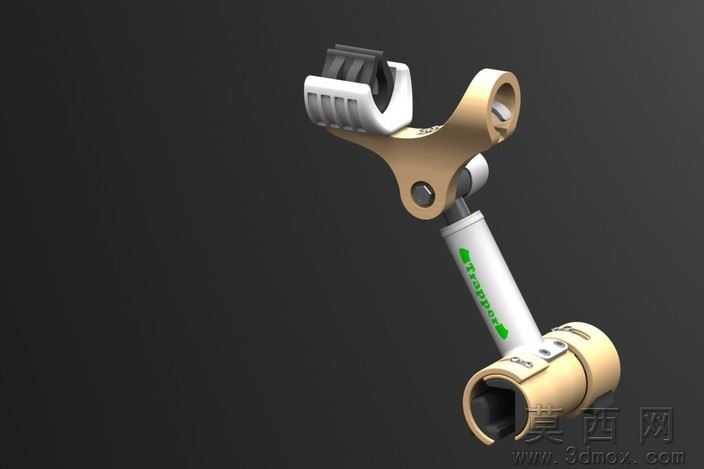

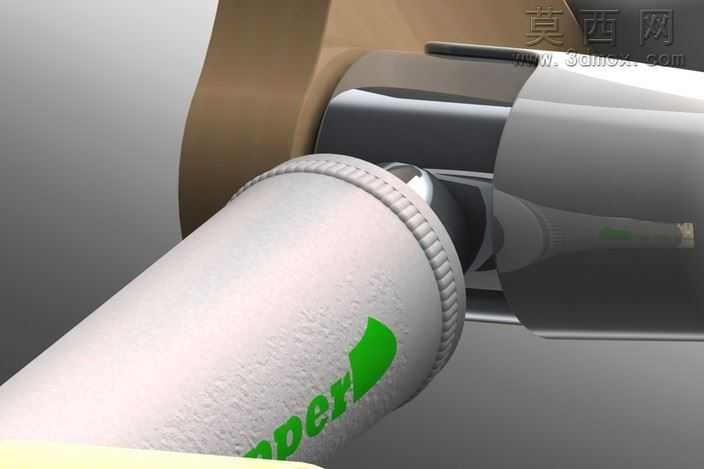

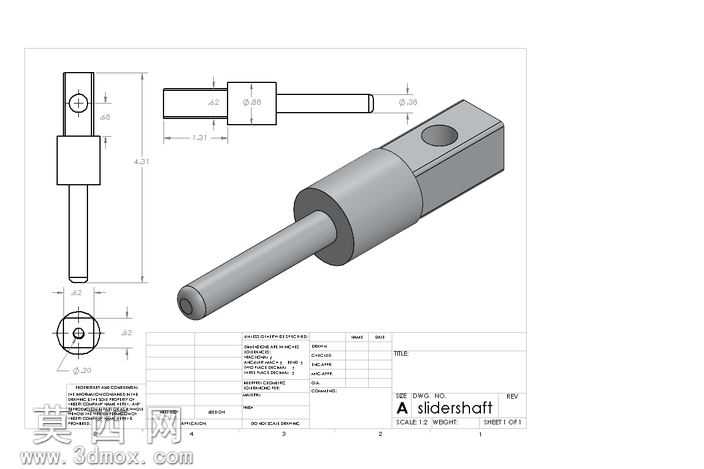

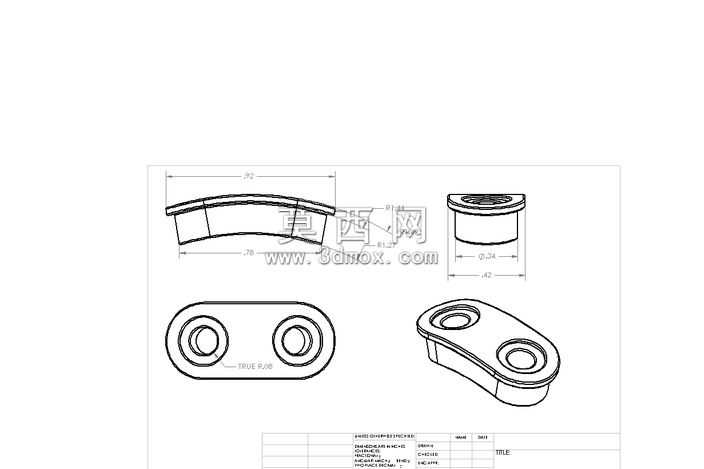

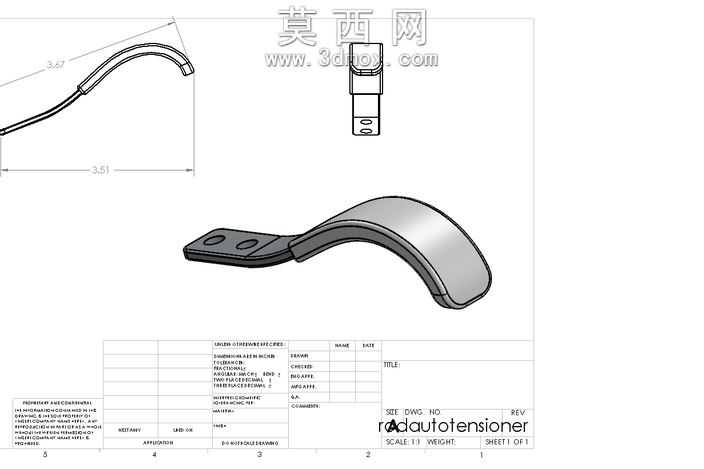

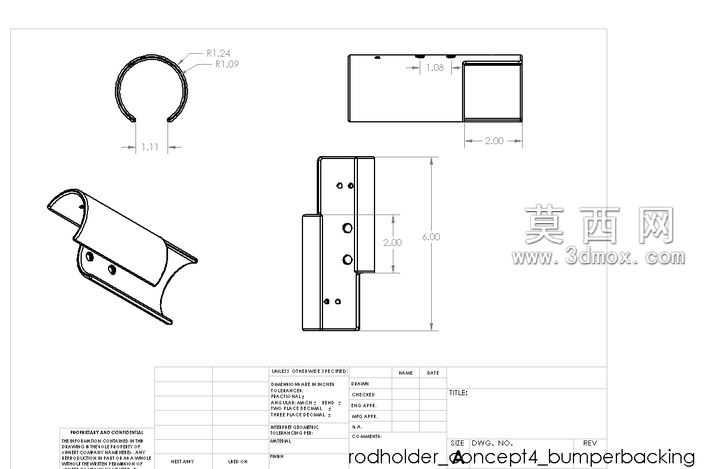

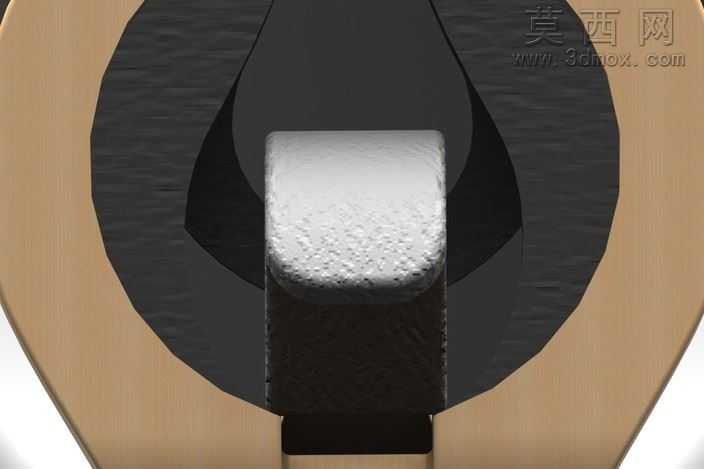

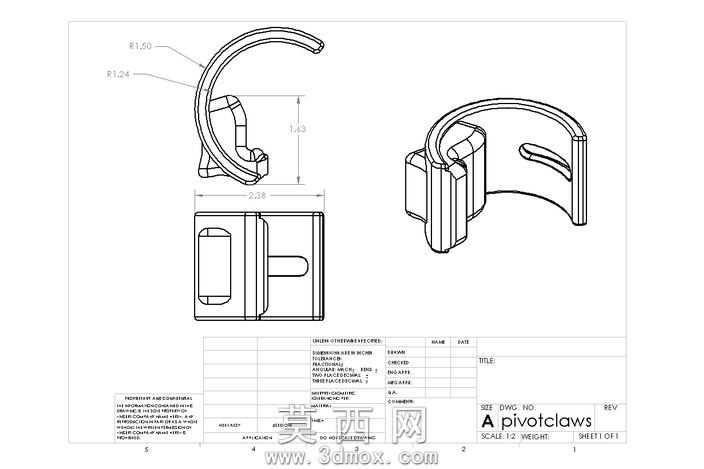

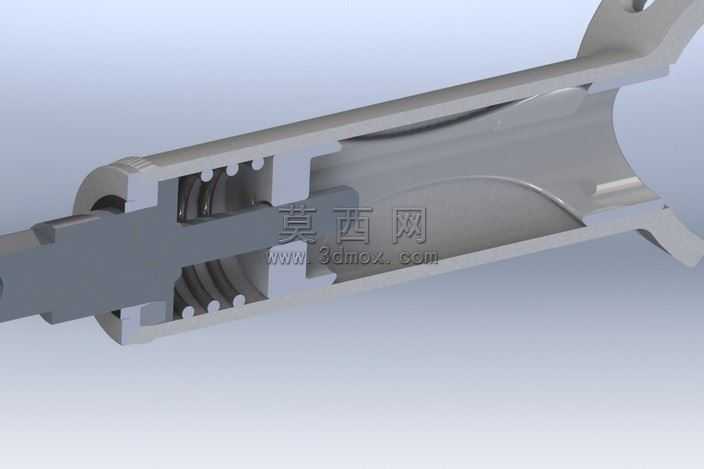

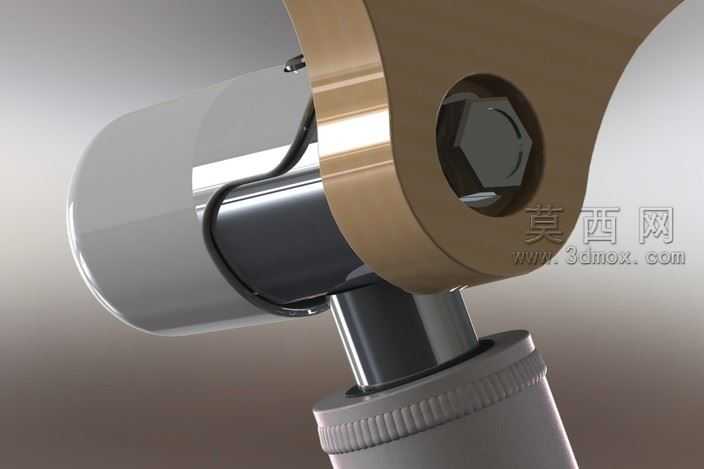

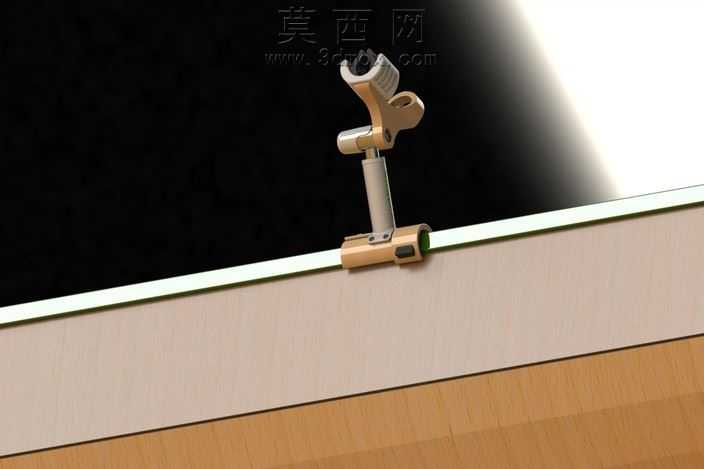

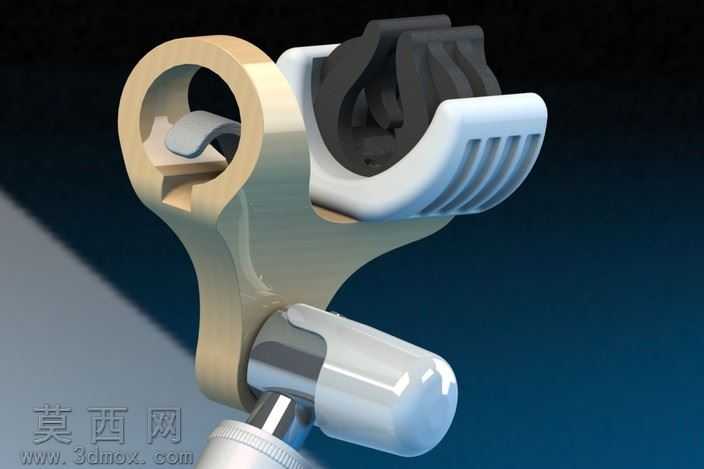

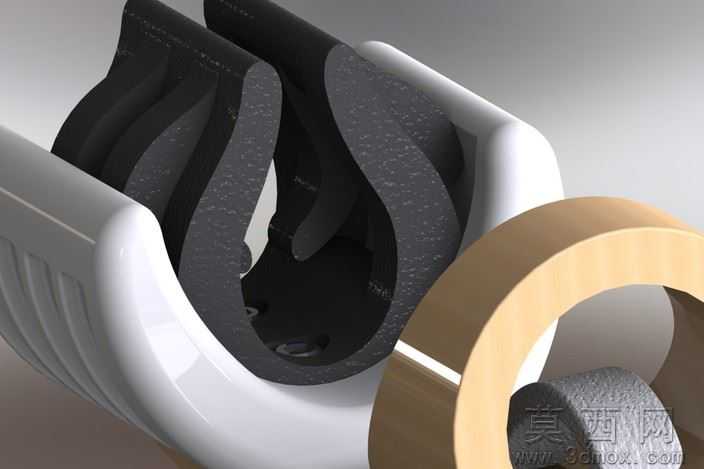

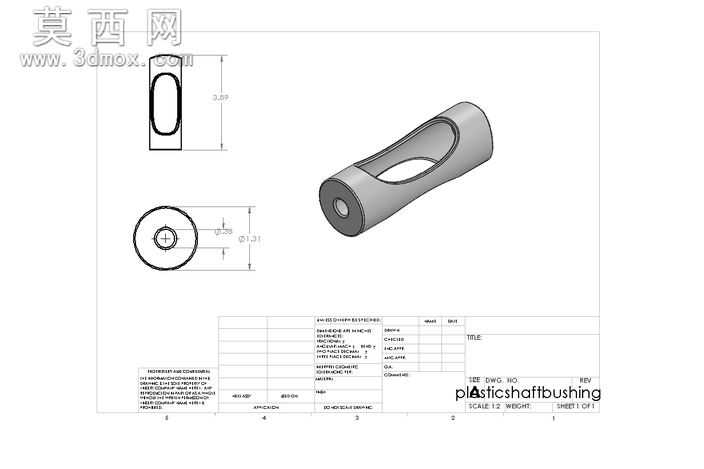

本作品为可适配圆杆的夹持式机器人杆架结构,采用三维参数化建模完成全零件装配设计,通过渲染呈现出接近实物的视觉效果。模型整体围绕灵巧调节、结构强度与使用便捷性的平衡展开设计,核心夹持端采用仿生夹爪造型,夹爪接触面设置适配圆杆弧度的咬合齿槽,搭配内置的复位弹簧实现夹持后的自动预紧,夹爪与主体连接部位采用销轴铰接结构,保证开合动作的顺畅度。主体调节结构采用双互锁齿轮啮合设计,摒弃了传统外露调节旋钮的操作逻辑,用户无需额外工具,仅需沿目标方向扳动杆架即可触发齿轮解锁,调整到所需角度后松开即可自动锁止,可实现夹持平面18个不同工位的定位,同时支持绕杆体360度旋转,适配斜向、垂直、水平等多种安装场景。材质规划上,主体结构件优先选用6061铝材质,可通过数控铣削完成批量加工,夹爪咬合部位采用橡胶注塑件提升夹持摩擦力,部分非受力结构件可采用3D打印制作以降低前期打样成本,锁紧弹簧选用标准碳素弹簧钢件,销轴等紧固件采用标准不锈钢五金件。结构细节上,夹爪内部设置行程限位块,避免开合过度导致弹簧脱出,齿轮啮合部位设置0.13mm的齿侧间隙,保证扳动调节时的顺滑度,同时在旋转基座处设置阻尼垫片,避免杆架受重力自行下坠。设计过程中对所有零件做了装配干涉检查,对受力关键部位做了壁厚加强处理,整体装配后无冗余零件,维护时仅需拆卸两颗固定螺丝即可更换内部易损件,兼顾了使用体验与量产可行性,可适配摄影器材挂载、工位辅助工装、户外设备固定等多种使用场景。
