多规格内孔车削转动刀具结构设计

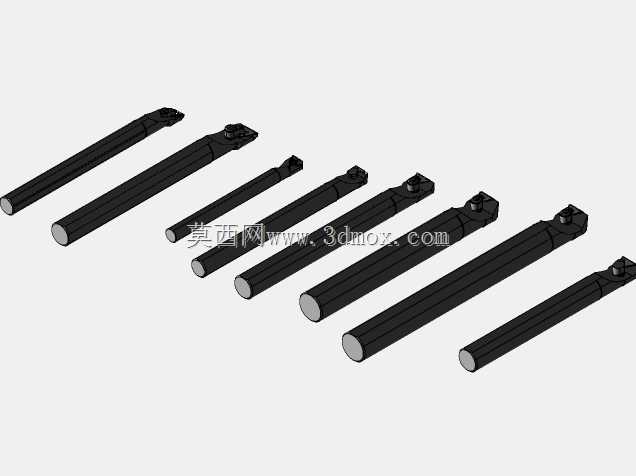

　　这套转动刀具主要面向普通车床、数控车床的内孔加工工序设计，覆盖了从盲孔、台阶孔到内螺纹、内槽加工的多场景加工需求，不同长度、直径的刀杆规格可适配不同孔径、不同加工深度的工件工况，解决了常规内孔加工中刀杆刚性不足、排屑空间受限、切削振动明显的常见问题。从结构设计逻辑来看，整套刀杆采用了圆形截面杆身作为主体结构，这种截面形式在同等材料用量下具备更高的抗扭、抗弯截面模量，加工深孔时能有效降低切削力带来的杆身挠曲变形，避免让刀导致的内孔锥度、表面粗糙度超差问题。刀杆头部的装夹结构采用了标准化的刀片锁紧接口，可适配通用型可转位内孔车刀片，无需针对刀杆单独定制非标刀片，降低了生产现场的刀具库存压力与换刀调试成本。

　　不同长度规格的刀杆对应不同的悬伸比设计，短款刀杆悬伸比控制在3倍直径以内，适合大直径浅孔的粗加工工序，可承受更大的背吃刀量与进给速度，提升粗加工的材料去除效率；长款刀杆悬伸比最高可达7倍直径，针对深孔精加工场景做了杆身阻尼优化，通过杆身内部的应力分布结构调整，将切削过程中的谐振频率偏移至机床常用切削转速区间之外，减少长杆加工时的振纹问题。在安装边界上，所有刀杆的尾部装夹位采用统一的圆柱柄结构，可适配标准车床刀架的内孔刀座，无需额外定制过渡刀套，装夹时只要保证刀杆中心高与机床主轴中心高误差控制在0.02mm以内，即可避免加工时的扎刀、刀片崩损问题。刀杆头部的刀片安装位预设了合理的前角、后角让位空间，

　　加工小直径内孔时不会出现刀杆外壁与已加工孔壁的刮擦问题，同时给切削液喷淋、切屑排出留出了足够通道，加工钢件时切削液可直接喷射到切削刃区域，带走切削热量的同时辅助带状切屑顺利排出孔腔，避免切屑缠绕刀杆刮伤已加工表面。从实际应用场景来看，这套刀具可覆盖液压阀块内孔、轴承座台阶孔、传动轴内螺纹孔、套筒类零件内槽等常见机加工零件的加工需求，不同直径规格的刀杆对应最小加工孔径从8mm到32mm不等，现场操作时可根据工件的孔径尺寸、加工深度、材料硬度灵活选择对应规格的刀杆，粗加工时选用大直径短刀杆提升去除效率，精加工时选用匹配孔径的长刀杆保证尺寸精度与表面质量。设计过程中针对刀杆的受力变形做了有限元校核，在常规切削参数下，

　　杆身最大变形量控制在0.01mm以内，可满足IT7级内孔的加工精度要求，刀杆头部的锁紧结构采用了螺钉压紧式设计，换刀时仅需拧紧锁紧螺钉即可完成刀片定位，重复定位精度可控制在0.005mm以内，减少换刀后的试切对刀时间。针对不锈钢、高温合金等难加工材料的内孔加工场景，刀杆的切削刃位做了角度优化，通过增大主偏角减小径向切削力，进一步降低长杆加工时的让刀量，同时刀杆表面做了硬化处理，耐磨性能优于普通45号钢刀杆，长期使用不会因切屑刮擦导致杆身直径变小，影响装夹稳定性。
