多规格内孔车削刀杆三维结构设计

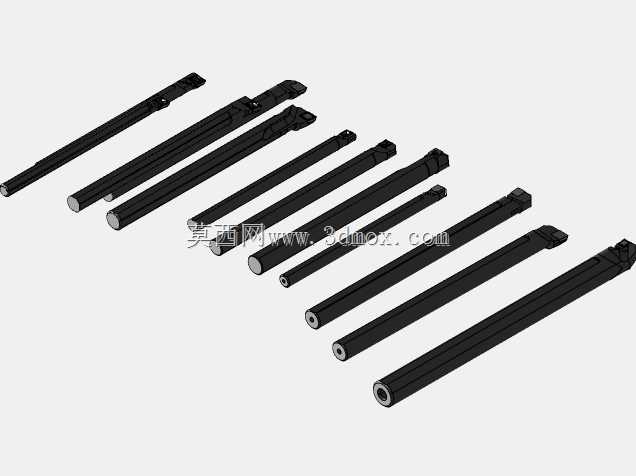

　　在普通车床、数控车床的内孔加工工序里，这类不同规格的刀杆是完成盲孔、通孔、台阶孔车削作业的核心装夹载体，日常加工中遇到的小直径深孔、带退刀槽的内孔、端面内倒角等工况，都需要匹配对应直径、对应悬伸长度的刀杆来完成作业，避免刀杆刚性不足引发的振刀、让刀问题，直接影响内孔的尺寸精度、表面粗糙度与形位公差达标率。设计这类刀杆的时候，首先要考虑的是不同加工场景下的刚性匹配，小直径刀杆针对的是孔径10mm以下的深孔加工，杆身做了等径圆柱结构，尽可能在有限的孔径空间内提升杆身截面积，减少切削过程中的挠曲变形；直径稍大的刀杆针对中等孔径的粗车、半精车工序，杆身尾部做了统一的装夹定位平面，和车床刀塔的装夹槽匹配，装夹时不需要额外找正，

　　直接靠平面定位就能保证刀头的中心高与车床主轴回转中心重合，减少对刀耗时。从安装边界来看，所有刀杆的装夹端都采用了标准的四方夹持结构，适配市面上绝大多数卧式车床、斜床身数控车床的刀架装夹尺寸，装夹时悬伸长度可以根据加工孔的深度灵活调整，一般建议悬伸长度不超过刀杆直径的4倍，粗加工时可以适当缩短悬伸来提升刚性，精加工时在保证排屑空间的前提下控制悬伸量，避免振纹产生。刀杆头部的刀槽设计统一采用了压板压紧结构，适配标准型号的内孔车刀片，更换刀片时不需要将刀杆从刀架上拆下，松开压板就能完成刀片转位或者更换，减少换刀辅助时间。不同长度规格的刀杆覆盖了从浅孔到3倍径、5倍径深孔的加工需求，针对带内冷通道的机型，

　　部分大直径刀杆中心设计了贯通的冷却孔，加工时切削液可以直接通过刀杆内部输送到切削区域，及时带走切削热并冲排切屑，避免切屑在孔内堆积刮伤已加工表面。实际生产中，这类刀杆的选型需要结合加工孔径、孔深、工件材料、切削参数综合判断，加工45号钢这类塑性材料时，优先选择直径更大、悬伸更短的刀杆搭配大前角刀片，降低切削阻力；加工淬火钢这类硬材料时，选择刚性更好的大直径刀杆，适当降低切削速度，避免刀杆振动导致刀片崩损。建模过程中对刀杆的同轴度做了严格约束，装夹端与刀头安装位的同轴度控制在0.02mm以内，保证高速旋转切削时刀头不会出现偏摆，刀槽的定位面角度与刀片安装角度完全匹配，保证刀片安装后主偏角、副偏角符合内孔车削的角度要求，

　　避免实际加工中出现后刀面摩擦孔壁、切削刃无法正常切入的问题。杆身的表面做了防锈处理结构设计，建模时预留了表面处理的厚度尺寸，保证热处理、表面涂层处理后整体尺寸仍然在装夹公差范围内，尾部的锁紧平面做了粗糙度约束，保证装夹时的摩擦力足够，重切削时不会出现刀杆打滑移位的问题。针对小直径深孔加工的刀杆，建模时特意优化了排屑通道的避让空间，刀头位置的杆身做了微小的避空设计，避免切屑排出时和杆身发生剐蹭，保证切屑可以顺着孔壁顺利排出，不会缠绕在刀杆上影响加工连续性。
