多规格套筒批头组合工具组三维结构

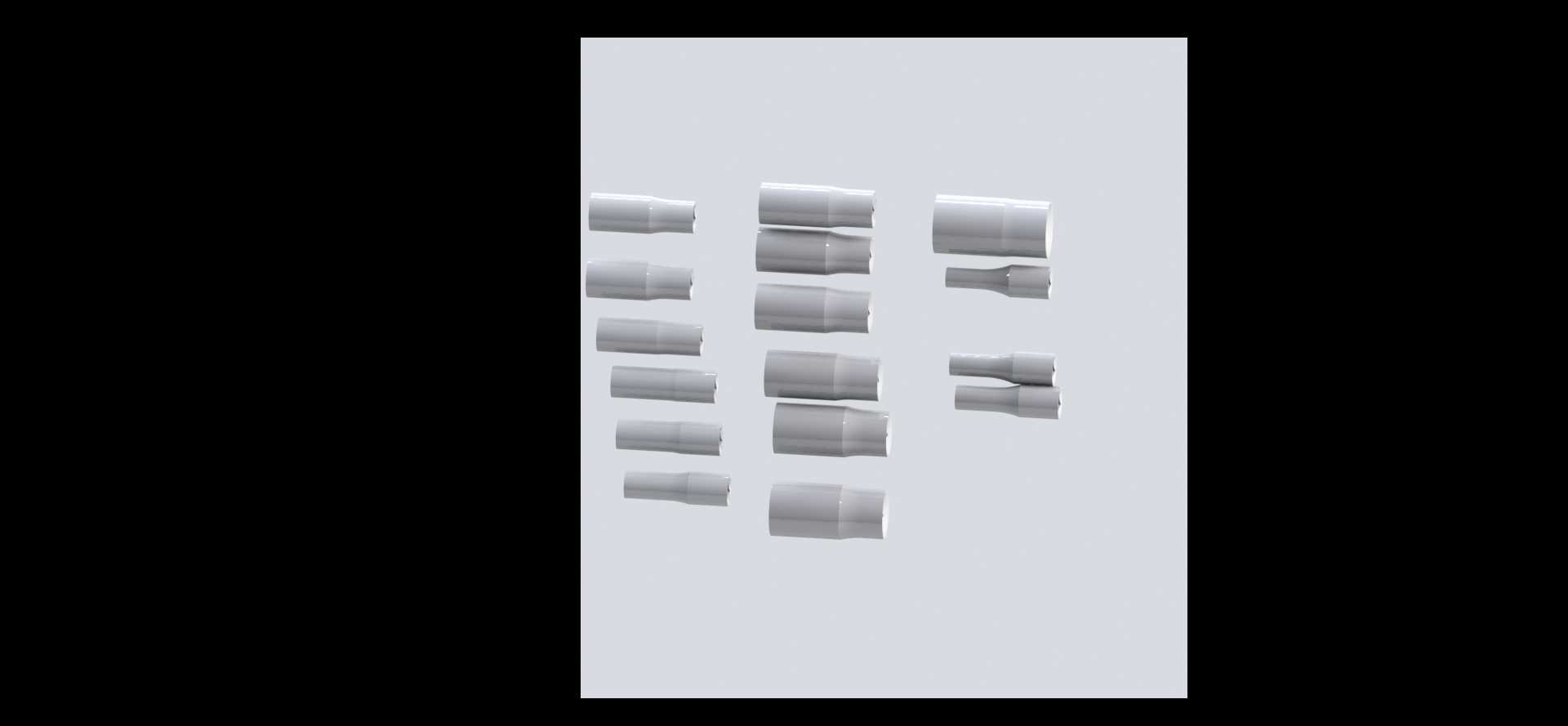

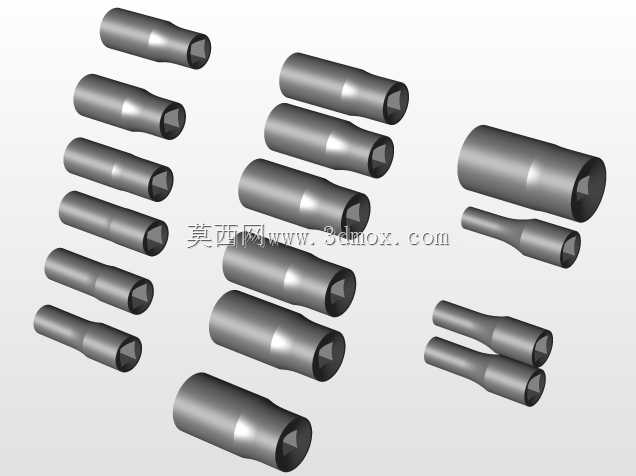

　　这套多规格套筒批头组合，主要面向设备运维、装配产线、机加工工位的紧固件拆装场景，覆盖日常设备检修、工装夹具调试、小型机电产品组装中常见的外六角、内六角、花键等紧固件作业需求，不同长度、不同接口规格的批头套筒，可适配狭窄空间、深孔位、大扭矩紧固等差异化作业工况，避免作业时因工具规格不匹配出现的紧固件滑牙、操作空间干涉等问题。从结构设计逻辑来看，整套工具组按作业场景做了规格梯度划分，短款批头适配开口空间充足、操作行程短的浅表紧固件安装位，长款套筒则针对被遮挡的深腔安装位设计，可避开周边凸起的结构件，直接作用于紧固件头部，不同直径规格的工作端覆盖了从M3到M12常见规格的紧固件作业范围，接口端统一采用标准快换接口尺寸，

　　可适配市面主流的棘轮扳手、电动起子、扭力扳手等驱动工具，无需额外配置转换接头即可完成工具切换。建模过程中，每款批头的工作端都严格对应紧固件的啮合尺寸做公差预留，六角工作面的平行度、驱动端的卡位槽尺寸都按通用五金工具的行业标准做了参数校准，避免实际生产加工后出现与紧固件啮合间隙过大、驱动工具卡接不牢的问题；批头的杆部做了等强度变径处理，在靠近工作端的位置做了小幅收窄，既保证深孔作业时的通过性，又在扭矩传递的核心受力段保留足够的截面直径，承受大扭矩紧固时不会出现杆部断裂、变形的问题。从安装适配边界来看，所有批头的驱动端卡位尺寸统一为6.35mm标准快换接口，可直接卡入同规格的快换扳手、电动螺丝刀夹头，

　　长款套筒的最大外圆直径控制在18mm以内，可穿过直径20mm的安装过孔触及深位紧固件，短款批头的总长度控制在25mm区间，在设备侧方间隙不足30mm的狭窄操作空间内也可完成拧动作业，不会与周边的管线、结构凸台发生运动干涉。实际产线应用中，这类组合工具通常会配套工具架放置在工位侧方，作业人员可根据当前工位的紧固件规格快速取用对应型号，不同长度的选型可覆盖设备内部不同深度的安装点位，比如在电气柜内部接线端子紧固、小型减速器端盖螺丝拆装、工装夹具定位螺丝调整这类场景下，无需反复更换接长杆，直接选用对应长度的批头即可完成操作，减少工具切换的辅助时间。建模时对每款工具的表面棱边都做了合理的工艺倒角处理，既还原了实际五金产品的冲压、

　　机加工工艺特征，也避免模型导入装配场景做运动仿真时出现棱边干涉的误判，所有规格的批头都按实际使用场景做了分组排布，方便设计人员在做工位工具布局、工具收纳方案设计时直接调用，也可作为工具类产品开发的结构参考，核对不同规格下的强度、尺寸适配性。
