多规格开口扳手组套三维结构设计

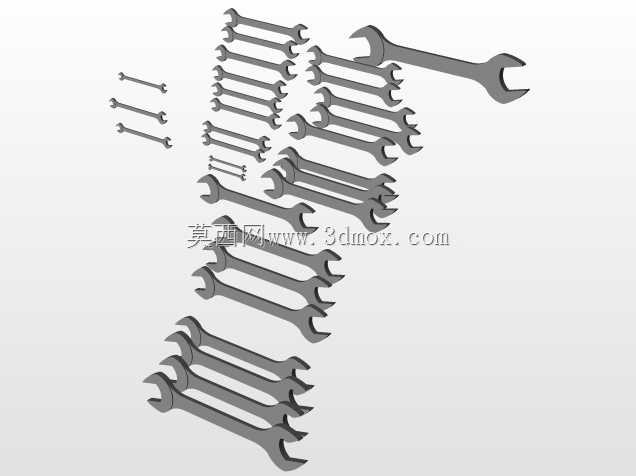

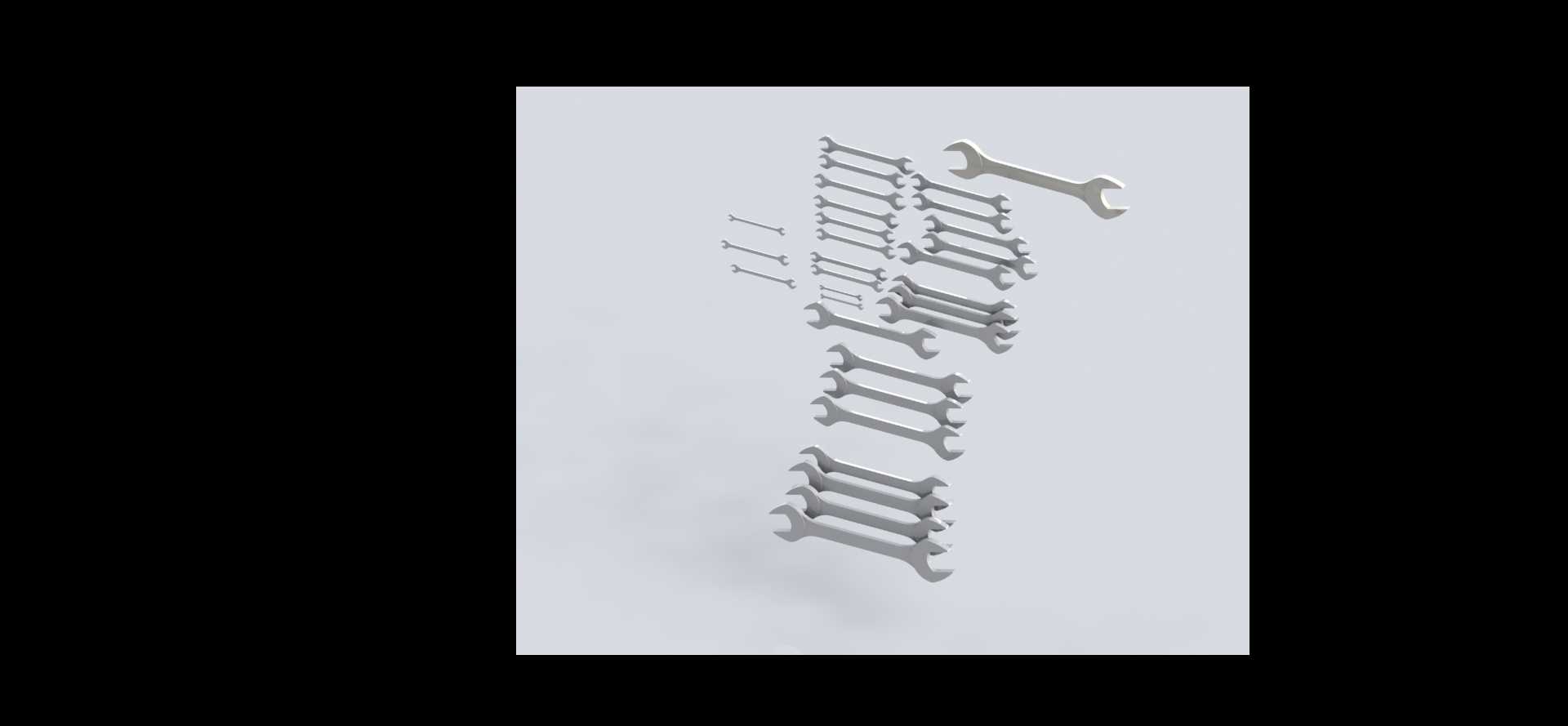

　　这套多规格开口扳手组套的三维建模，完全围绕一线装配、设备维保场景的实际使用需求搭建，覆盖了从M3小规格紧固件到M24大规格螺栓的全尺寸作业区间，不同长度的扳手本体对应不同力矩输出需求，小规格扳手长度控制在100mm以内，适配狭小空间内的精密装配作业，大规格扳手长度可达300mm，可借助杠杆原理输出更大紧固力矩，满足重型设备地脚螺栓、结构连接螺栓的拆装需求。建模过程中严格遵循手动五金工具的人体工程学设计逻辑，扳手开口端的夹持面做了15度偏转角度处理，作业时可在紧固件周边空间有限的场景下，通过翻转扳手实现小角度往复扳动，无需完全脱离螺栓头即可完成连续转动，大幅提升狭窄工位的作业效率。扳手本体的截面采用变厚度设计，

　　开口受力区域厚度比手柄区域厚2mm，通过有限元受力分析优化了应力分布，避免长期大扭矩使用时开口端出现开裂、变形问题，手柄区域做了圆弧过渡收窄处理，握持时贴合手掌受力曲线，减少长时间作业带来的手部压痕。整套模型的尺寸边界完全适配常规五金工具的收纳场景，所有扳手按尺寸从小到大依次排列后，整体占用空间为320mm180mm20mm，可直接放入常规工具抽屉、便携工具包的预留仓位，不同规格扳手的开口尺寸公差严格控制在0.1mm以内，建模时还原了开口端的倒角处理细节，既可以避免扳手卡入螺栓头后出现咬死问题，也能减少螺栓六角头的棱角磨损，延长紧固件的重复使用寿命。在实际工业场景中，这类扳手组套是设备运维班组、装配生产线、机加工车间的必备工具，

　　小规格扳手多用于仪器仪表、气动管路、电气接线端子的紧固件拆装，中等规格扳手适配通用机械设备的护罩安装、零部件更换作业，大规格扳手则用于设备主体结构、重型机架的螺栓紧固与拆卸。建模时特意还原了不同规格扳手的长度配比逻辑，避免出现小规格扳手过长导致操作时力矩过大拧断螺栓、大规格扳手过短导致力矩不足无法松开锈蚀螺栓的问题，每一个规格的扳手开口尺寸与手柄长度的比值都经过实际作业验证，匹配对应规格螺栓的推荐紧固力矩范围，普通操作人员无需额外使用力矩扳手，即可凭借手感达到接近标准要求的紧固效果。同时模型还原了扳手表面的哑光处理结构，避免作业时反光晃眼，开口边缘的钝化处理细节也完全复刻实物，防止操作时边缘划伤手部。整套模型的装配关系清晰，不同规格扳手可独立拆分调用，在做车间工具柜布局设计、便携工具套装配置方案、装配工位工具排布规划时，可直接导入装配环境做干涉检查、空间占位验证，无需重新绘制基础模型，能大幅缩短工装设计、工位规划的前期建模周期。
