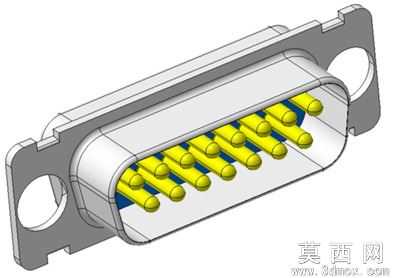

DB15公头连接器三维结构设计

本作品为DB15公头D-sub型连接器的三维参数化建模成果，建模过程严格遵循工业级连接器的通用尺寸规范，完整还原了该款接插件的全部结构细节。建模阶段首先以金属安装法兰板为基准，精准绘制出两侧带安装固定孔的法兰轮廓，通过拉伸特征生成法兰基体，对安装孔做倒角处理还原真实五金件的加工工艺特征；随后构建连接器的金属屏蔽外壳，通过抽壳、圆角过渡等特征还原外壳的包裹形态，外壳与法兰的衔接处做贴合限位结构设计，还原实际产品的装配定位逻辑。内部绝缘胶芯部分采用绝缘基材的材质设定，通过阵列特征精准排布15根公头插针，每根插针的接触端做圆头钝化处理，插针尾部的焊针结构也完整还原，插针与胶芯的嵌合位置做过盈配合的结构示意，还原实际生产中插针压入胶芯的装配关系。渲染阶段针对不同部件匹配对应材质：金属法兰与外壳采用哑光镀锌金属材质，还原五金冲压件的细腻金属质感，表面添加轻微的磨砂纹理模拟真实镀层效果；内部绝缘胶芯采用深蓝色硬质塑料材质，表面做哑光处理还原工程塑料的视觉特征；插针采用亮面镀金铜材质，突出金属接触件的光亮导电属性，通过光影调整突出插针的圆柱轮廓与排列规整度。设计过程中充分考量连接器的实际使用需求，法兰安装孔的中心距、插针的排布间距、外壳的插拔导向斜角都严格参照行业通用标准设定，确保模型可用于接插件结构验证、装配干涉检查、产品展示等场景，整体模型结构完整无破面，各部件的装配层级清晰，能够直观展现DB15公头连接器的内外构造，可作为电子设备接口设计、接插件选型参考的三维数字化模型使用。
